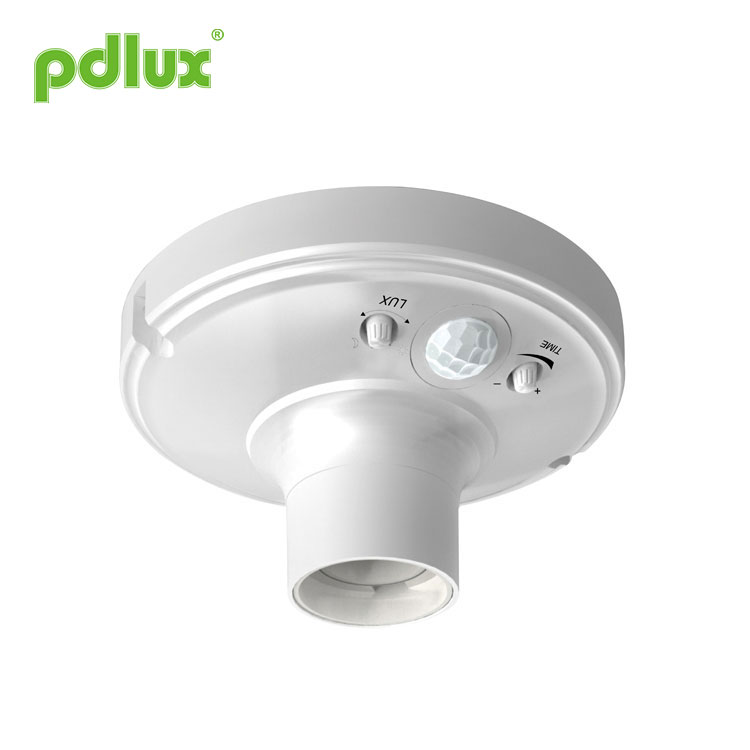

Lampu Induksi Inframerah Siling LED

Petunjuk Lampu Sensor Inframerah PD-PIR114

â— Menyedari pencahayaan cahaya sekitar secara automatik.
â— Laraskan pengesanan kelewatan masa secara kebijaksanaan.
â— Laraskan pencahayaan cahaya sekitar mengikut budi bicara
â— Pelbagai sumber cahaya jenis E27 boleh dipasang.
â— Terdapat di pelekap siling dan dinding.
â— Mengesan isyarat sinaran inframerah dari tubuh manusia.

Ringkasan

1. Lampu Induksi Inframerah Siling LED adalah sensor PIR dan cahaya cerdas, menggunakan tenaga inframerah dari manusia sebagai sumber isyarat kawalan dan menentukan cahaya yang perlu berfungsi atau tidak, dan mengawal lampu hidup dan mati secara automatik.
2. Apabila seseorang memasukkan pengesanan yang difailkan dan memicu sensor berfungsi, lampu menyala; apabila seseorang meninggalkan pengesanan yang difailkan dan waktu pengaturan tiba, lampu akan mati.
3. Lampu Induksi Inframerah Siling LED dapat mengesan pencahayaan cahaya sekitar secara automatik dan menetapkan dan menyesuaikan nilainya mengikut keperluan fakta. Seperti, lampu akan menyala dan berfungsi ketika pencahayaan cahaya sekitar berada di bawah nilai pengaturan. setelah melebihi nilai tetapan, lampu akan berhenti berfungsi.
4. Lampu akan menyala sehingga kelewatan waktu datang ketika sensor dipicu. Setelah mengesan isyarat tetap, waktunya akan dilapisi dan lampu akan terus menyala.
5. Pemegang lampu standard adalah pemegang lampu E27 boleh disesuaikan. Beban dan jenis dinilai merujuk kepada spesifikasi, lampu penjimatan tenaga disarankan.
6. Lampu Induksi Inframerah Siling LED boleh dipasang di bangunan dalaman, koridor dan bangunan awam.

Spesifikasi Lampu Induksi Inframerah Siling LED

Sumber kuasa: 220-240VAC	Kawalan cahaya: 10-2000LUX（dapat disesuaikan ï¼
Kekerapan kuasa: 50Hz	Sudut pengesanan: 120 ° / 100 °
Beban dinilai: Maksimum 40W (tungsten & pendarfluor & LED)	Ketinggian pemasangan: 2.5 ~ 3.5m（ceilingï¼ ‰ / 1.5 ~ 3m (dinding)
Tetapan masa: mod separuh cahaya (hanya untuk lampu pijar	Suhu kerja: -10â „ƒï½ž40â„ ƒ
sumber dan lampu mentol LED. Mentol LED	Kelembapan kerja: <93% RH
lampu mesti dengan fungsi redup).	Kelajuan pengesanan: 0.6 ~ 1.5m / s
masa kelewatan: 10S～12min (boleh laras)	Jenis soket lampu: E27 (Standard)
masa kelewatan: 30S～2j (boleh laras)	Jenis lampu yang ada:
mod biasa	(Sebelum pemasangan diperbaiki, sesuai dengan jenis sumber cahaya maka pilihan beralih kedudukan.)
masa kelewatan: 10S～12min (boleh laras)
Julat pengesanan: 6-8m

Maklumat penderia

Prosedur pemasangan

1. Tandakan tempat di mana produk dipasang. 4. Sambungkan pendawaian kuasa.
2. Bor lubang dengan skru yang melambung.5. Betulkan produk ke dinding dengan skru.
3. Betulkan skru yang melambung dengan tukul.

pemasangan dinding

pemasangan siling

â € ¢ Matikan kuasa.
â € ¢ Dudukan bawah dipasang pada kedudukan yang dipilih dengan skru melambung.
â € ¢ Sambungkan kuasa ke lajur wayar sambungan sensor mengikut rajah wayar sambungan.
â € ¢ Kencangkan skru dan hidupkan kuasa untuk diuji.
â Pemasangannya ok.

Gambarajah wayar sambungan 1. Buka skru terminal. 2. Pasang talian kuasa melalui lubang talian untuk menyambung pada pendawaian L; Terminal N. 3. Betulkan skru. Paparan struktur dan fungsi Tombol masa:tetapkan dan atur masa lampu menyala di bawah keadaan isyarat penunjuk untuk dimatikan di bawah keadaan keadaan isyarat penunjuk. Sensor:memasang isyarat dari tubuh manusia dan mencetuskan lampu sensor untuk berfungsi. Tombol kawalan cahaya:tetapkan dan atur pencahayaan cahaya ambien, titik pembahagi pencahayaan ambien kedua-dua lampu dan lampu kecil. Penyesuai lampu:pasang sumber cahaya. Produk mempunyai mod biasa dan mod separuh cahaya. Dalam mod separuh cahaya, cahaya perlahan dan dengan fungsi separuh cahaya. Dalam mod biasa, cahaya hampir menyala hampir tidak ada fungsi separuh cahaya. Nota:sebelum pemasangan diperbaiki, mengikut jenis sumber cahaya maka pilihan beralih kedudukan! â € Masa kelewatan: 10S～12min (mod biasa) â € ¢ Masa kelewatan: 30S～2h keadaan terang setengah: 10 minit kemudian (mod separuh cahaya) â € ¢ Masa kelewatan: 10S～12min keadaan separuh terang: 3min kemudian (mod cahaya separuh) Nota: Through the delay knob to adjust the delay time of the concrete. Buka butang pada â € (10s-12min), ini adalah mod biasa, lampu hampir menyala hampir, tiada fungsi setengah cahaya. Buka butang pada (30s-2h), waktu tunda lebih dari 10 minit, ketika tidak dapat mengesan dalam 10 minit, cahaya akan masuk ke mod setengah cahaya, setelah memindahkan cahaya masuk ke mod cahaya penuh , belum ada pengesanan dalam waktu yang ditetapkan, cahaya memasuki keadaan gelap. Buka butang pada â € ¢ (10s-12min), waktu tunda lebih dari 3 minit, apabila tidak dapat mengesan dalam masa 3 minit, lampu akan masuk ke mod separuh cahaya setelah bergerak, cahaya masuk ke dalam penuh mod cahaya, tidak ada pengesanan dalam masa yang ditetapkan, cahaya memasuki keadaan gelap. Nota: only for incandescent light source and LED bulb lamp.  Lampu mentol LED mesti dengan fungsi redup.

Uji

1. Putar kenop LUX mengikut arah jam ke arah maksimum, putar tombol TIME berlawanan arah jam ke min, setelah menghidupkan daya lebih kurang 30 saat, beban terkawal mula berfungsi. Semasa lampu mati, induktor mendapat isyarat dan mula berfungsi, kerana lampu menyala, induktor berhenti berfungsi. Di bawah keadaan isyarat induktor, beban harus berhenti berfungsi di dalamnya
2. Putar kenop LUX mengikut arah jam ke arahâ €, putar tombol TIME mengikut arah jam ke arah maksimum, beban mula berfungsi. Di bawah keadaan isyarat induktor, beban harus berhenti berfungsi dalam masa 12 minit.
3. Putar kenop LUX mengikut arah jam ke☪, putar tombol TIME berlawanan arah jam ke min; lampu persekitaran lebih daripada 10lux semasa ujian, lampu penunjuk akan berhenti berfungsi kerana beban berhenti berfungsi; Sekiranya anda menutup tetingkap pengesanan dengan objek legap (elc tuala), beban harus berfungsi. Di bawah keadaan isyarat induktor, beban harus berhenti berfungsi dalam masa 10 saat. (Apabila tombol berada dalam kedudukan - seperti â.6)

Tetapan fungsi Tombol Lux:apabila lampu mulai menyala, atur pencahayaan cahaya sekitar dengan menyesuaikan tombol LUX ke lokasi yang sesuai. Tombol masa: Untuk mengatur waktu dari awal hingga mati, sesuaikan dia Tombol MASA ke lokasi yang sesuai.

Prinsip operasi kawalan cahaya

Prinsip operasi penetapan masa

Perhatikan pemasangan

Catatan

1. Pastikan sensor menghadap ke kawasan di mana manusia biasanya bergerak.
2. Jauhkan sensor menghadap ke posisi cahaya sekitar untuk mendapatkan pengaturan pencahayaan yang lebih tepat.
3. Julat pengesanan berbeza antara pemasangan siling dan pelekap dinding.
4. Sekiranya mengesan isyarat sekali lagi dalam jangka masa, kelewatan masa akan dibohongi.
5. Tombol LUX: pencahayaan keadaan kerja. Apabila tombol beralih, ini bermaksud dapat mengesan sepanjang hari, apabila tombol beralih, ia hanya akan berfungsi di bawah pencahayaan <10 LUX.
6. Tombol WAKTU: Ini adalah tempoh cahaya menyala perlahan-lahan sehingga tidak ada isyarat secara beransur-ansur, sehingga tidak berfungsi.

Catatan

1. Hendaklah dipasang oleh juruelektrik atau orang yang berpengalaman.
2. Hendaklah dipasang di dalam ruangan untuk mengelakkan air hujan.
3. Elakkan memasangnya pada objek yang bergolak.
4. Elakkan memasangnya pada objek yang mudah terbakar.
5. Tidak boleh ada halangan di hadapan tetingkap pengesanan yang mempengaruhi pengesanan.
6. Tidak boleh ada objek bergerak di depan tetingkap pengesanan.
7. Elakkan memasangnya berhampiran zon perubahan suhu udara seperti keadaan udara, pemanasan pusat, dll.
8. Mengingat keselamatan anda, jangan buka penutup apabila anda menemui halangan setelah pemasangan.

â— Sila sahkan dengan pemasangan terlebih dahulu.
â— Untuk tujuan keselamatan, putuskan kuasa sebelum operasi pemasangan dan penyingkiran.
â— Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengeluar tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak efektif, yang akan menyebabkan beberapa masalah. Semasa merancang, kami telah memperhatikan reka bentuk yang berlebihan dan mengadopsi kuota keselamatan untuk mengelakkan masalah.

Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
