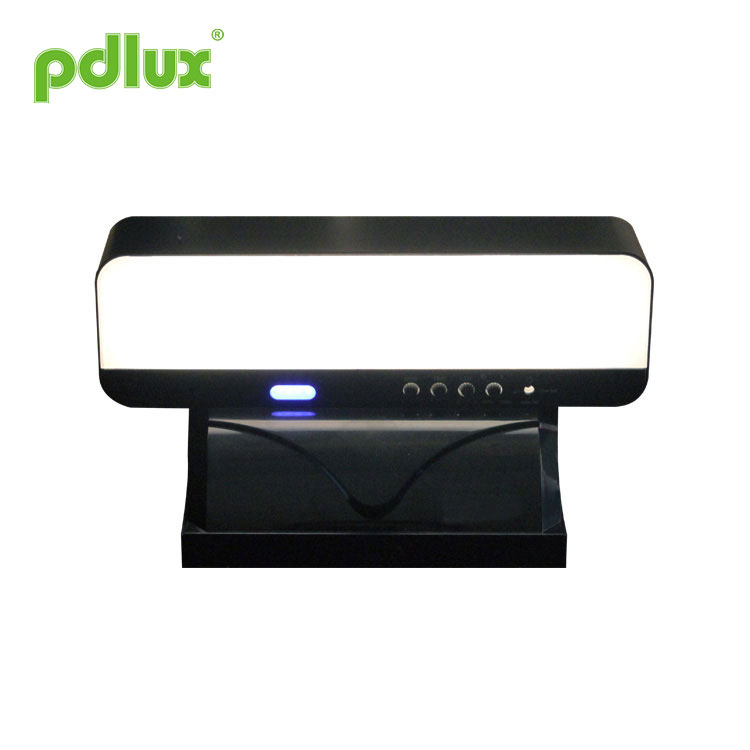

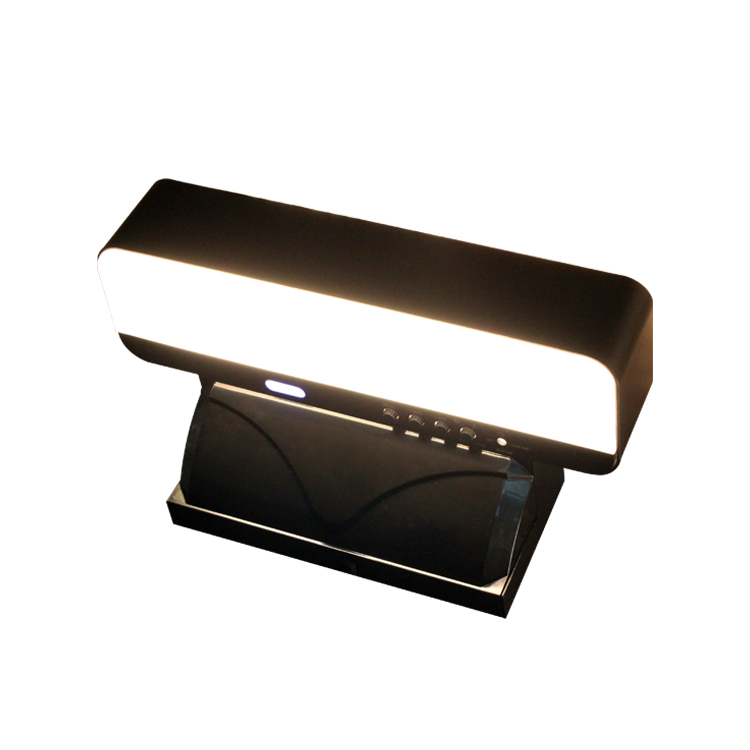

Dinding LED 180 ° Mengesan Lampu Induksi Gelombang Mikro

Lampu Sensor Gelombang Mikro PD-LED131

Saiz Produk

Ringkasan Dinding LED 180 ° Mengesan Lampu Induksi Gelombang Mikro

Ini adalah reka bentuk konsep baru siri pemasangan dinding pintar Dinding LED 180 ° Mengesan Lampu Induksi Gelombang Mikro, tambahan fungsi lampu bekalan kuasa bateri siap sedia Bahagian pencahayaan diuruskan secara automatik oleh dua sistem bekalan kuasa perbandaran dan bekalan kuasa bateri siap sedia. Apabila bekalan kuasa rangkaian kuasa terganggu, bateri sistem yang disediakan sendiri secara automatik akan menganggap bekalan kuasa susulan dan memberi kuasa 5W ke sistem lampu induksi. Bekalan kuasa bateri siap sedia dapat bertahan lebih dari 1 jam dan juga dapat disesuaikan mengikut permintaan pelanggan. Walau bagaimanapun, tempoh penyimpanan bateri siap sedia berbanding terbalik dengan kecerahan. Produk ini boleh digunakan secara meluas di koridor, tandas, pintu masuk lif dan ruang aplikasi penjimatan tenaga yang lain.

LED Wall 180 ° Mengesan Lampu Induksi Gelombang Mikro terdapat dalam dua konfigurasi: lampu induksi dengan sistem AC / DC berganda untuk pengurusan kecemasan; Salah satunya ialah lampu sensor pintar tanpa fungsi kecemasan. Pelanggan boleh memilih konfigurasi mengikut keperluan mereka. Adalah perlu untuk memilih lampu kecemasan dalam kebanyakan keadaan. Pemadaman elektrik sesekali tanpa pencahayaan boleh menyebabkan banyak masalah dan bahkan bahaya, jadi produk ini dengan lampu kecemasan adalah pilihan yang bijak.

Cangkerang Dinding LED 180 ° Mengesan Lampu Induksi Gelombang Mikro menggunakan badan aloi aluminium, proses penaik fros, dan bahagian lain menggunakan plastik kejuruteraan anti-ultraviolet PC, yang sangat meningkatkan jangka hayat produk.

	Gunakan kap lampu PC berkualiti tinggi. Kuatkan pembiasan cahaya yang fleksibel. Fungsinya anti-ultraviolet menjadikan teduh tidak mudah berubah menjadi kuning dan pecah.
	Lampu LED menggunakan kuasa 80% lebih rendah daripada lampu pijar dan 50% lebih rendah daripada lampu pendarfluor.

Sumber kuasa: 220-240VAC, 50 / 60Hz
Diperingkat LED: 8W / 16W Maks. (AC) 5W Maks. (DC)
Kuasa pengecasan: Maksimum 5W
Sistem HF: 5.8GHz
Bateri: Bateri litium 3.7V / 1800mAH (18650)
Masa pencahayaan berterusan: â ‰ ¥ 60min
Daya penghantaran: <0.2mW
Sudut pengesanan: 180 °
Tetapan masa: 10sec hingga 12min (boleh laras)
Julat pengesanan (22â ƒ): 1-5m (radii.) (Boleh laras)
Kawalan cahaya: <10-2000LUX (boleh laras)
Ketinggian pemasangan: 1.5-3m
Kuantiti LED: 72PCS (2835)
Suhu kerja: -20 ~ + 55â „ƒ
Suhu Operasi: -10 - + 40 ° C
Kelajuan pergerakan probe: 0.6-1.5m / s
Kelembapan relatif: <93% RH
Penggunaan kuasa statik: ＜0.5W

Nama setiap bahagian

Maklumat aruhan

Kaedah penyediaan parameter: potensiometer

Tetapan berikut mungkin memerlukan beberapa penyesuaian untuk memenuhi keperluan anda.

(1) Pengaturan jarak pengesanan (kepekaan)

Catatan: nilai julat pengesanan ini diukur oleh badan seseorang setinggi 1.6 ~ 1.7 meter, binaan sederhana, dan dengan kelajuan berjalan 1.0 ~ 1.5 meter / saat. Sekiranya ketinggian, bentuk dan kelajuan berjalan badan manusia berubah, jarak penginderaan juga akan berubah.

Perhatikan: semasa menggunakan produk, silakan sesuaikan kepekaan produk ke posisi yang sesuai, jangan sesuaikan kepekaan produk dengan maksimum, untuk mengelakkan operasi yang tidak wajar disebabkan oleh tirai angin, daun, binatang kecil, grid kuasa dan peralatan elektrik, yang mungkin menyebabkan produk tidak berfungsi dengan baik. Apabila didapati bahawa produk tersebut tidak berfungsi dengan baik, pengguna boleh berusaha menurunkan kepekaan dengan tepat sebelum menjalankan ujian. Sebelum atau semasa pemasangan produk, jika ujian fungsian dilakukan, personel mesti meninggalkan kawasan sensor produk dan tidak berjalan-jalan untuk mengelakkan kerja berterusan sensor disebabkan oleh pergerakan manusia.

Peringatan mesra: jarak pemasangan dua atau lebih produk mestilah lebih dari 4 meter, jika tidak, ia akan menyebabkan gangguan bersama dan menyebabkan salah operasi.

(2) Tetapan kelewatan

Ini dapat diatur dalam kisaran 10 detik (berlawanan arah jarum jam ke bawah) hingga 12 menit (searah jarum jam ke bawah), dan waktunya akan dimulakan semula apabila isyarat bergerak dikesan sebelum nilai pencahayaan akhir kira-kira pada hari ketika searah jarum jam putaran pada akhirnya.

Catatan: setelah lampu padam, ia perlu menunggu selama hampir 2 saat sebelum dapat dirasakan kembali. Lampu hanya akan menyala apabila isyarat dikesan pada akhir waktu ini.

Penggunaan pelarasan kelewatan yang betul: ia digunakan untuk menyesuaikan waktu tunda dari lampu ke lampu automatik setelah sensor mengesan pergerakan manusia. Pengguna dapat menyesuaikan mengikut permintaan sebenar. Oleh kerana fungsi induksi produk induksi gelombang mikro secara berterusan, ringkasnya, sistem akan menghidupkan semula masa sensor apa pun sebelum akhir waktu tunda, dan lampu tidak akan padam selagi orang bergerak dalam jarak pengesanan. Oleh itu, pengguna disarankan untuk mengurangkan masa tunda untuk mencapai penjimatan tenaga.

(3) Tetapan kawalan cahaya

Nilai pencahayaan kerja boleh disesuaikan <10-2000LUX range. Nilai pencahayaan berfungsi sekitar 10LUX ketika berputar berlawanan arah jam ke bawah, dan sekitar 2000LUX ketika berputar mengikut arah jam ke bawah. Semasa berjalan pada siang hari untuk menguji atau menyesuaikan kawasan pengesanan, tombol ini mesti dipusingkan mengikut arah jam ke bawah.

(4) Tetapan keluar waktu kecerahan rendah

% masa keluar kecerahan: Apabila diselaraskan ke 0, tidak ada separa kecerahan, dan lampu induksi mati sepenuhnya; Sebaliknya, penundaan induksi dikekalkan pada% kecerahan, dan penundaan ditentukan oleh kedudukan potensiometer yang sebenarnya.

Catatan:% kecerahan keluar terbahagi kepada: pintu keluar dan jalan keluar kawalan cahaya. Apabila kawalan cahaya> 100Lux, separa terang akan keluar dari penjimatan tenaga secara automatik.

Catatan: Semasa menyesuaikan lima tombol fungsi, jangan gunakan terlalu banyak kekuatan kerana lima tombol dipasang secara langsung pada komponen. Semasa menyesuaikan titik permulaan ke titik akhir, terdapat peranti had kecil di dalamnya. Apabila anda menggunakan terlalu banyak kekuatan semasa operasi, peranti had akan rusak, mengakibatkan putaran 360 ° tidak terhalang. Had penyesuaiannya ialah 230 °, harap diperhatikan

Penunjuk voltan bateri

Sambungan

Pemasangan dibuat berdasarkan gambarajah pendawaian yang disediakan. N L - Kuasa - Tanah

Pemasangan

(1) matikan kuasa. (2) buka penutup atas dan lepaskan alas sebelum pemasangan. (3) sambungkan kabel kuasa ke terminal mengikut tanda pendawaian. (4) pasang bahagian bawahtutup pada kedudukan yang dipilih mengikut rajah 1. (5) pasangkan badan lampu di dasar dan pasang penutup atas.

1. Tolong jauhkan dari anak-anak.
2. Sila elakkan tempat api / suhu tinggi / lembap untuk pemasangan.
3. Sila sahkan semasa mematikan akses kabel kuasa.

Pemasangan Attention

1. LEDS dalam siri boleh berfungsi apabila semua meterai dipasang di tempatnya.
2. Jangan lepaskan atau sambungkan dengan lampu lain semasa dihidupkan.
3. Apabila LEDS bersiri rosak, anda memerlukan juruteknik berpengalaman untuk membaiki menggunakan LEDS penilaian yang sama.
â— Sila sahkan dengan pemasangan terlebih dahulu.
â— Untuk tujuan keselamatan, putuskan kuasa sebelum operasi pemasangan dan penyingkiran.
â— Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengeluar tidak bertanggungjawab.

Manual ini untuk kandungan pengaturcaraan produk ini pada waktu, Kami tidak akan melihat jika ada kemas kini.
Kandungan manual arahan dilarang sama sekali untuk pembuatan semula dengan tujuan lain tanpa kebenaran syarikat
