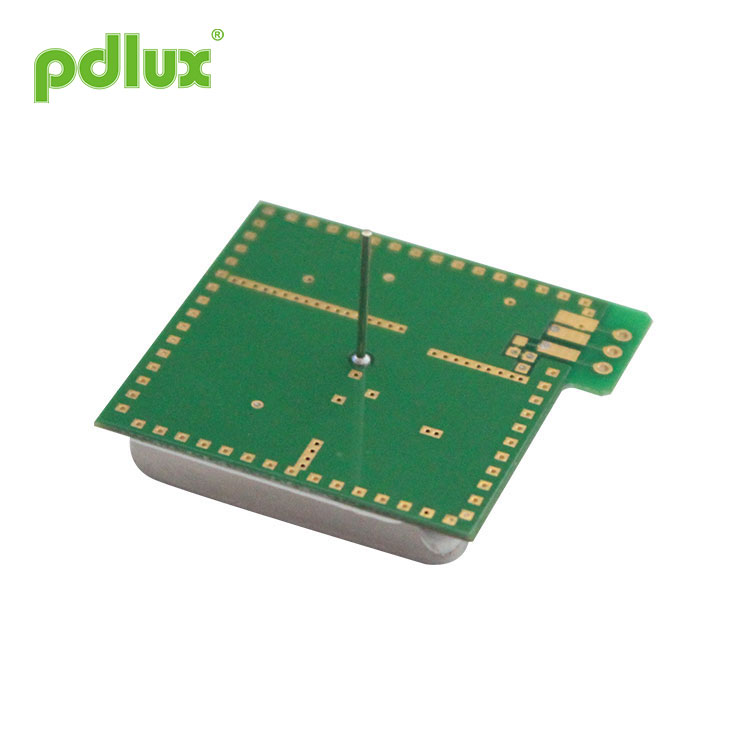

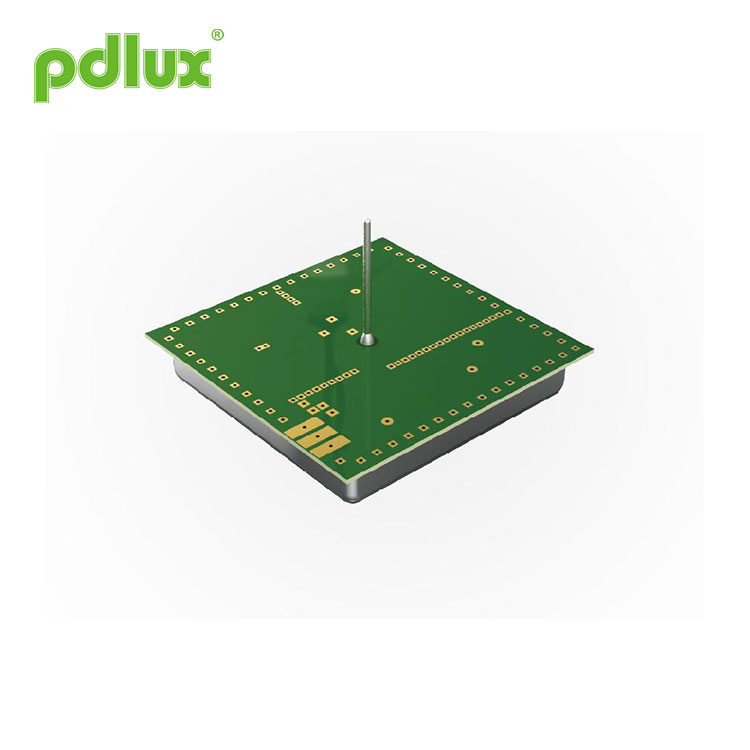

Pemasangan Siling Siling PDLUX PD-V1 Modul Sensor Gelombang Mikro 5.8GHz
Pemasangan Siling Siling PDLUX PD-V1 Modul Sensor Gelombang Mikro 5.8GHz adalah modul transceiver C-Band Bi-Static Doppler. Ia adalah Resonator Oscillator (CRO) terbina dalam. Modul ini uses yang menggunakan litar penguat terbina dalam dan output langsung isyarat penguat, menjimatkan litar penguat luaran, menjadikan pemprosesan isyarat lebih mudah dan menjadikannya lebih mudah untuk berhubung dengan pengawal.
Model:PDLUX PD-V1
Hantar Pertanyaan
Pemasangan Siling Siling PDLUX PD-V1 Modul Sensor Gelombang Mikro 5.8GHz is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
Pemasangan Siling Siling PDLUX PD-V1 Modul Sensor Gelombang Mikro 5.8GHz is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of Pemasangan Siling Siling PDLUX PD-V1 Modul Sensor Gelombang Mikro 5.8GHz
â— Suis pintar
â— Output kuasa tanpa wayar rendah |
Menurut EN 300440-V2.1.1ã € 62479-2010, arahan RED-2014/53 / eu Menurut FCC Bahagian 15.249 Menurut EN 62321, arahan ROHS-2011/65 / eu Menurut arahan REACH-1907/2006 / ec |
|
Corak Rasuk Antena (Omni-directional)
|
Saiz produk
|
| Parameter | Catatan | Min | Jenis | Maks | Unit | ||||
| Penetapan Kekerapan | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Kuasa Sinaran (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Menetap Masa |
|
5 |
|
10 | Cik | ||||
| Kekuatan Isyarat yang Diterima | 2 | 150 | 200 | 300 | μVp-p | ||||
| Bising | 3 | 100 | 150 | 200 | mVrms | ||||
| Voltan bekalan |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Penggunaan terkini |
|
18 | 20 | 25 | mA | ||||
| Kekerapan Pengulangan Nadi | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Lebar nadi | 4 | 15 | 50 | 70 | μSec | ||||
| Suhu Operasi |
|
-15 | 22 | 75 | ℃ | ||||
| Berat |
|
6.0 | 6.5 | 7.0 | g | ||||
Catatan1: Pelepasan terpancar dirancang untuk memenuhi peraturan FCC.
Note2:The Kekuatan Isyarat yang Diterima(RSS) is measured at the total 1 Ways path loss of 36dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Catatan4: Operasi nadi
