Sensor Gelombang Mikro Bertauliah RED

Arahan Sensor Gelombang Mikro PD-MV1012-Z

Ringkasan

Sensor Gelombang Mikro Bertauliah RED adalah mengikut kesan doppler gelombang mikro , ia dapat digunakan secara meluas sebagai suis kawalan automatik, sistem keselamatan, dan sistem kawalan video automatik ATM, serta kawasan kawalan induksi automatik lain . Cara pengesanan mempunyai kelebihan di bawah ini dibandingkan dengan yang lain seperti berikut: 1. Pengesanan tanpa sentuhan, 2. Sesuai untuk persekitaran yang buruk, kebal terhadap suhu, kelembapan, kebisingan, udara, debu, cahaya ... Kemampuan gangguan RF. Daya penghantaran hanya 0.2 mW, Ia tidak akan membahayakan tubuh manusia. Pemasangan ringkas + pendawaian mudah. Kami menggunakan integrator pemprosesan mikro yang sesuai, bukan hanya untuk kepekaan tinggi dan pelbagai pengesanan, dan pada kerja yang sangat dipercayai, kadar ralat sangat rendah, Ia dapat berfungsi dengan stabil pada julat suhu: - 15 ~ + 70 Celsius darjah.

Sensor Gelombang Mikro Bertauliah RED menggunakan MCU untuk mengira maklumat suis dengan tepat, dan mengawal relay dengan tepat untuk dihidupkan pada titik sifar gelombang sinus, sehingga setiap beban dihidupkan. Pada titik sifar gelombang sinus, masalah arus masuk yang disebabkan oleh mod kawalan konvensional apabila voltan tinggi gelombang sinus dihidupkan dapat dielakkan, terutamanya geganti kerosakan arus besar yang dihasilkan oleh kapasitor berkapasiti besar di bawah kesan tinggi voltan di bawah beban. Oleh kerana kepelbagaian beban elektrik semasa, terutamanya lampu LED, lampu penjimatan tenaga, dan lampu pendarfluor semuanya mempunyai kapasitor dengan kapasiti berbeza. Ini adalah malapetaka untuk relay. Kadang kala lampu LED 50W dapat menghasilkan arus lonjakan 80 hingga 120A. Relay biasa 10A hanya dapat menahan arus masuk 3 kali ganda, dan kemungkinan geganti akan rosak dalam beberapa hari atau beberapa kali. Inilah sebabnya mengapa sensor konvensional di pasaran mempunyai jangka hayat yang pendek dan arus beban yang kecil.

Untuk mengatasi masalah ini, Sensor Gelombang Mikro Bertauliah RED menggunakan pengiraan ketepatan digital canggih untuk menghidupkan beban ketika gelombang sinus pada potensi sifar, sehingga dapat menyelesaikan masalah arus lonjakan beban, sangat meningkatkan kapasiti beban dan memanjangkan hayat perkhidmatan produk. Kaedah kawalan terbaru teknologi sensor pengeluaran besar-besaran dapat mengawal beban dengan mudah. Ia adalah produk sederhana dan mewah. Walaupun kosnya meningkat berbanding dengan versi konvensional, kebolehpercayaan dan jangka hayat produk sangat meningkat. Produk ini sama dengan memilih ketenangan hati, dan memilih keselamatan.

Maklumat Sensor

1． Lepaskan penutup atas dengan memutarnya mengikut arah jam (lihat rajah 1), dan kemudian ketatkan kedua skru yang menutup penutup tengah (lihat rajah 2);
2． Pegang pangkal di siling dan tandakan lubang bor (lihat rajah 3), perhatikan sebarang pendawaian yang ada di Siling;
3． Bor ​​lubang, masukkan palam dinding (dia 6mm.) (Lihat rajah 4);

4．Pasang wayar kuasa dan kawat beban melalui lubang dasar (lihat rajah 5);
5．Masukkan pangkal ke tempatnya (lihat rajah 6);
6．Sambungkan bekalan kuasa utama dan wayar beban ke terminal sambungan mengikut tanda wayar sambungan.
7．Tutup penutup tengah (lihat rajah 6) dan sesuaikan kenop ke tetapan;
8． Pasangkan teduhan kaca dan putar mengikut arah jam (lihat rajah 6).

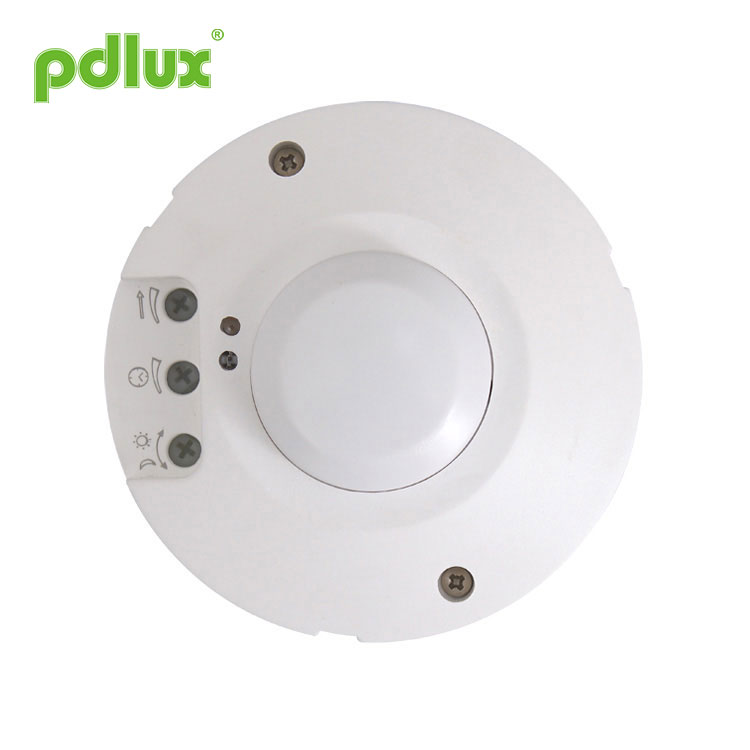

Tetapan julat pengesanan (kepekaan)

Julat pengesanan adalah istilah yang digunakan untuk menggambarkan radius zon pengesanan bulat yang dihasilkan di atas tanah setelah memasang lampu sensor pada ketinggian 2.5m, putar kawalan Deteksi sepenuhnya berlawanan arah jarum jam untuk memilih jarak pengesanan minimum (radius kira-kira 1m ), dan mengikut arah jam sepenuhnya untuk memilih julat pengesanan maksimum (sekitar 8m radii)

PERHATIAN: Semasa menggunakan Sensor Gelombang Mikro Bertauliah RED, sila sesuaikan kepekaan ke posisi yang sesuai yang anda perlukan, jangan sesuaikan kepekaan ke maksimum, untuk mengelakkan produk tidak berfungsi secara normal disebabkan oleh gerakan yang salah. Kerana sensitiviti terlalu tinggi mudah dikesan gerakan yang salah oleh tiupan angin & langsir angin, haiwan kecil, dan gerakan yang salah oleh gangguan grid kuasa & peralatan elektrik. Semua produk utama tidak berfungsi seperti biasa!
Apabila produk tidak berfungsi seperti biasa, cuba turunkan kepekaan dengan betul, dan kemudian uji.

Tetapan masa

Lampu dapat diatur agar tetap menyala untuk jangka masa antara kira-kira. 8sec (putar sepenuhnya berlawanan arah jam) dan maksimum 12min (putar sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum waktu ini berlalu akan memulakan semula pemasa. Dianjurkan untuk memilih waktu terpendek untuk menyesuaikan zon pengesanan dan untuk melakukan ujian berjalan.

Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh jauh dari kira-kira. 2-2000lux. Putar sepenuhnya ke arah lawan jam untuk memilih operasi senja hingga subuh sekitar 2 lux. Putar sepenuhnya mengikut arah jam untuk memilih operasi siang hari sekitar 2000lux. Tombol mesti dipusingkan sepenuhnya mengikut arah jam semasa menyesuaikan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Penyelesaian masalah


Sila sahkan dengan pemasangan profesion.
Sila hentikan bekalan elektrik sebelum operasi pemasangan dan penyingkiran.
Pastikan bahawa anda telah mematikan kuasa untuk tujuan keselamatan.
Pengoperasian yang tidak betul menyebabkan kerugian, pengeluar tidak bertanggungjawab.
