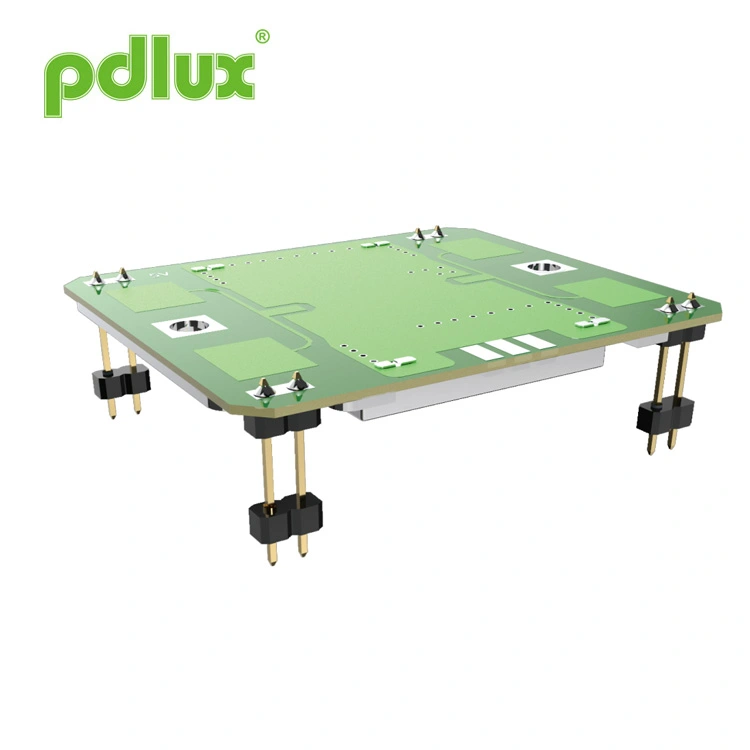

Modul Penderia Radar Gelombang Mikro Keselamatan 10.587GHz
Pdlux ialah pembekal khusus bagi Modul Penderia Radar Gelombang Mikro Keselamatan 10.587GHz yang beroperasi dalam jalur X (10.525‑10.687GHz, frekuensi boleh disesuaikan bagi setiap rantau). Menampilkan antena tampalan, DRO, saliran arus rendah dan saiz padat, ia menyediakan pengesanan sudut lebar (satah H) dan sudut sempit (satah E) untuk pemasangan fleksibel. Penggunaan kuasa boleh dikurangkan lagi melalui mod PWM. Mematuhi RoHS, ia sesuai untuk sistem keselamatan, pintu automatik, lampu gerakan, IoT dan penderia kelajuan.
Model:PD-V9H
Hantar Pertanyaan
PD-V9H
- Tetapan Kekerapan: 10.587GHz ±10M
- Termasuk Patch Antena
- DRO: Oscilato Resonator Dielektrik
- Parit Arus DC Rendah
- Saiz Kecil
- Pematuhan RoHS
| item | Spesifikasi | |
| Tetapan Kekerapan | 10.587GHz ±10M | |
| keadaan | Ta = +25 C，Vin = +5 VDC | |
| Voltan Kendalian | +5.0 ± 0.5 VDC | |
| Arus Operasi | <32 mA taip. | |
| Kuasa Keluaran | 20 mW (13 dBm) E.I.R.P. taip. | |
| Kestabilan Frekuensi | ±5 MHz maks. (Ta: -30 hingga +55 C) | |
| Sensitiviti Kehilangan Pulangan | -90 dBc jenis. | |
| Pelepasan Harmonik Kedua | Julat -40 dBm | |

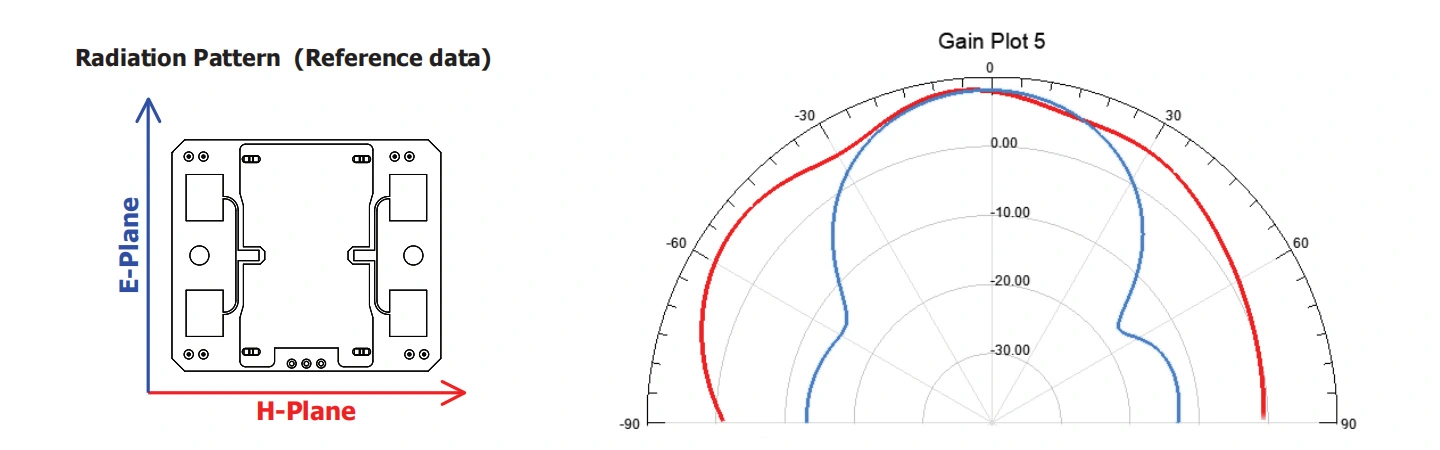

| Lebar Pancaran Antena (-3 dB) | E-Pesawat | 36 darjah nom. (Sudut penuh oretikal 72 darjah) |
| H-Pesawat | 72 darjah nom. (Sudut penuh oretikal 144 darjah) | |
| Antaramuka RF | Tampal Antena | |
| Julat Suhu | -30 hingga +55 C (Skop penggunaan standard), -40 hingga +80 C (Julat penggunaan maksimum) | |
| Peraturan untuk pematuhan | -30 ETS 300 440 | |
Sensor kecerahan siri PD-V9 beroperasi dalam jalur X. Kekerapan operasi berada dalam julat frekuensi 10.525GHz hingga
10.687GHz. Pengguna perlu membuat pembelian berdasarkan penyesuaian mengikut peraturan kekerapan negara di mana ia berada
terletak. Contohnya, 10.525GHz, 10.587GHz, 10.687GHz. Penderia siri PD-V9 digunakan secara meluas dalam keselamatan dan pengawasan
produk aplikasi, penderia pintu automatik, lampu penderiaan mudah alih, penderia IoT, penderia kelajuan dan pelbagai penderia mudah alih
produk.
Penderia mempunyai pengesanan sudut besar H-Plane dan pengesanan sudut kecil Eplan. Pengguna boleh membetulkan penderia pada sudut yang berbeza seperti
diperlukan semasa digunakan. seolah-olah pengguna mahu arus kerja sensor sekecil mungkin, anda boleh menetapkan mod bekalan kuasa
daripada sensor ke mod PWM (kitaran tugas), yang boleh mengurangkan arus kerja dengan berkesan.
Apabila pengguna menghadapi isu berikut semasa menggunakan atau menggantikan terus penderia asal.
1. Penggunaan pertama:
Apabila anda menggunakan penderia siri PD-V9 buat kali pertama dan menghadapi kepekaan tinggi atau kepekaan tidak mencukupi, anda harus
mula-mula semak status tetapan perolehan litar penguatan. Dan sama ada kaedah pengiraan yang digunakan oleh MCU untuk memproses isyarat
adalah sesuai. Secara umumnya, mudah untuk mencari penyelesaian.
2. Kemungkinan isu yang mungkin timbul apabila menggantikan terus penderia yang digunakan sebelum ini:
Apabila menggantikan terus penderia yang digunakan sebelum ini, mungkin juga terdapat isu sensitiviti tinggi dan sensitiviti rendah, yang boleh
mudah diselesaikan. Hanya meningkatkan litar penguatan atau mengurangkan keuntungan litar penguatan sudah memadai. Tidak perlu
pertimbangkan algoritma pemprosesan isyarat MCU.
Bantuan yang mungkin diperlukan oleh pemula apabila menggunakan:
Jika anda menghadapi kesukaran semasa menggunakan penderia siri PD-V9 dan memerlukan bantuan. Anda boleh menghubungi kami melalui e-mel. Secara umumnya, jawapan boleh diperolehi.
Pengenalan Produk:
Pengenalan produk boleh diubah suai dan diperbaiki oleh PDLUX pada bila-bila masa apabila perlu. Tidak semestinya semua orang akan diberitahu tepat pada masanya.
