Sensor Gelombang Mikro Pintu Automatik 24GHz
PDLUX PD-DS1015
Menggunakan geganti Omron asli yang mempunyai ukuran sangat kecil dan penggunaan kuasa yang rendah. Sensor Microwave Pintu Automatik 24GHz mempunyai ketahanan dalaman yang kecil untuk menjadikannya tidak sensitif terhadap suhu. Kebolehpercayaannya jauh lebih tinggi daripada hasil fotolistrik biasa. Sangat sesuai untuk pelbagai jenis pengawal pintu automatik juga dapat digunakan sebagai alat pengesan manusia untuk sistem penggera .. Selain itu, fungsi penginderaan dapat disesuaikan. Sensor mempunyai prestasi kos terbaik semasa produk semacam itu.
Hantar Pertanyaan
Sensor gelombang mikro pintu automatik
Ringkasan Sensor Gelombang Mikro Pintu Automatik 24GHz
Sensor ini dirancang oleh program aritmetik FFT, dan mempunyai ketepatan tinggi dalam pengesanan jarak dan kemampuan anti-gangguan.
Menggunakan geganti Omron asli yang mempunyai ukuran sangat kecil dan penggunaan kuasa yang rendah. Sensor Microwave Pintu Automatik 24GHz mempunyai ketahanan dalaman yang kecil untuk menjadikannya tidak sensitif terhadap suhu. Kebolehpercayaannya jauh lebih tinggi daripada hasil fotolistrik biasa. Sangat sesuai untuk pelbagai jenis pengawal pintu automatik juga dapat digunakan sebagai alat pengesan manusia untuk sistem penggera .. Selain itu, fungsi penginderaan dapat disesuaikan. Sensor mempunyai prestasi kos terbaik semasa produk semacam itu.
Spesifikasi Sensor Gelombang Mikro Pintu Automatik 24GHz
Sumber kuasa: |
AC: 10-24 AC / 50Hz DC: 12-35 DC |
Semasa siap sedia: |
<13mA |
Bekerja semasa: |
25mA |
Kapasiti Keluaran: |
35V, 0.5A |
Tempoh Keluaran: |
500ms |
Sistem HF: |
Jalur radar,ISM CW 24.125GHz |
Warna penutup: |

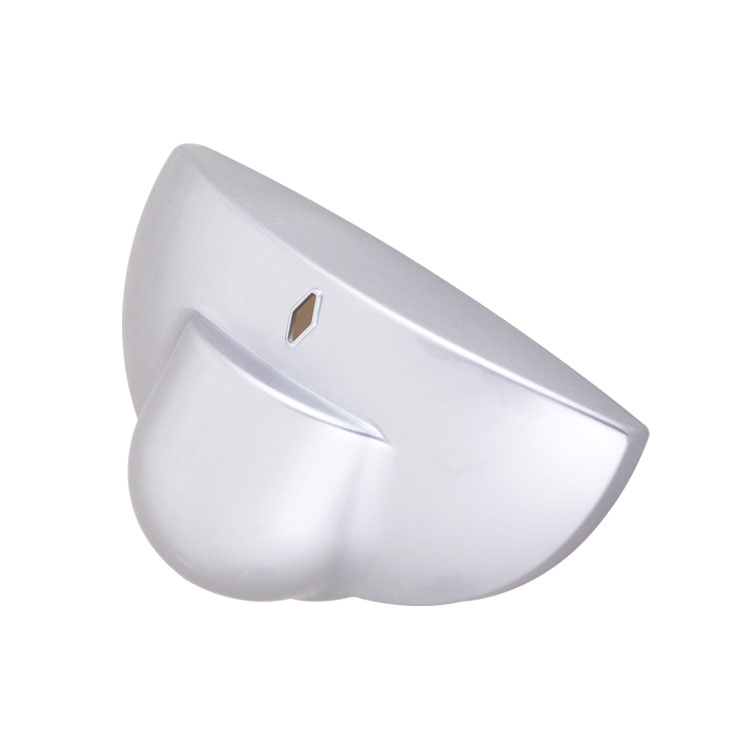

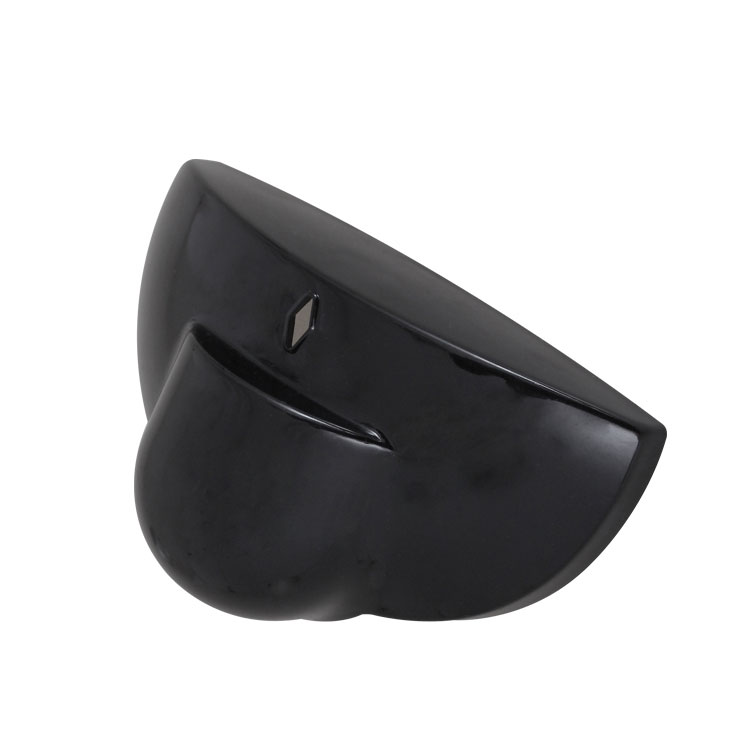

Hitam / Perak / Emas kuning |
Pemasangan pemasangan: |
Pemasangan dinding |
Ketinggian pemasangan: |
2.0m hingga 3.5m |
Sudut pengesanan: |
90 ° (pemasangan dinding) ia boleh dibuat mengikut permintaan pelanggan |
Julat pengesanan: |
1m (kepekaan maksimum, probe tegak lurus ke tanah) 7m (kepekaan maksimum, siasatan ke hadapan) |
Penggunaan kuasa: |
Lebih kurang 1W |
Suhu bekerja: |
-20 ° C ~ 50 ° C |
Kelembapan kerja: |
<93% RH |
1. Mengamalkan modul sensor radar gelombang mikro Ku Ku 24.125GHz yang boleh dipercayai.
2. Bekerja di pelbagai persekitaran (Panas, lembap, bising dan berangin. Tanpa campur tangan objek bergerak lain, menghisap seperti kereta atau haiwan yang bergerak)
3. Reka bentuk kecil dan praktikal, digunakan secara meluas untuk pelbagai jenis pintu penginderaan.
4. Mengadopsi teknologi penginderaan canggih Pertubuhan Kesihatan Sedunia, tidak membahayakan kesihatan.
5. Jarak dan sudut penginderaan dapat disesuaikan untuk memenuhi keperluan pemandangan yang berbeza.
Tetapan julat pengesanan
Untuk berpusing sepenuhnya ke arah lawan jam adalah jarak minimum (kira-kira 1m), arah jam sepenuhnya adalah maksimum (kira-kira 7m). Sekiranya perawakan, angka dan kelajuan bergerak seseorang berubah, pengesanan juga akan berubah, iaitu, kelajuan yang lebih tinggi akan menyebabkan jarak pengesanan menjadi lebih pendek. Jarak pengesanan ini adalah jarak yang dapat disesuaikan ketika detektor menghadap ke depan. Semasa memasang sensor, sesuaikan sudut dan jarak penginderaan mengikut pemandangan praktikal. Pastikan jarak penginderaan yang cukup untuk membuka pintu. Jangan tetapkan jarak penginderaan yang lebih lama sekiranya berlaku kesalahan pada pintu dari orang atau kereta yang dilalui.
Perhatikan: ketika menggunakan produk ini, silakan sesuaikan kepekaan (jarak pengesanan) ke nilai yang sesuai tetapi maksimum untuk mengelakkan reaksi tidak normal yang disebabkan oleh mudahnya mengesan gerakan yang salah oleh daun & langsir yang meniup, haiwan kecil atau gangguan daya grid & peralatan elektrik. Semua yang disebutkan di atas akan menimbulkan reaksi kesalahan. Apabila produk tidak berfungsi seperti biasa, cubalah menurunkan kepekaan dengan betul, dan kemudian mengujinya. Pergerakan manusia akan menyebabkan induksi sensor, jadi ketika anda sedang menjalani pengujian fungsi, silakan tinggalkan wilayah induksi dan jangan bergerak untuk mencegah sensor berterusan berfungsi.
Prosedur pemasangan
Langkah 1 Tanggalkan penutup sebelum memasang produk. (Seperti Gamb. 5)
Langkah2 Tandakan kedudukan lubang dengan pensil setelah menentukan di mana anda ingin memasang produk.
Catatan: Jika ia adalah dinding kayu, tidak perlu menggunakan skru pengembangan plastik, pasangkan skru dengan pemutar skru.
Langkah 3 Bor lubang di dinding di mana terdapat tanda pensil dengan gerudi elektrik dan dapatkan pengembangan plastik di dalam lubang.
Langkah 4 Sambungkan kabel ke produk melalui bukaan masuk kabel. (Seperti Gambar 6.)
Langkah 5 Dengan menggunakan skru, pasangkan alas pada kedudukan yang dipilih dan atur kenop. (Seperti Gambar 7.)
Langkah 6 Kencangkan penutup ke pangkal yang telah dipasang di dinding. (Seperti Gambar 7.)
Buka untuk menyesuaikan senor selepas pemasangan: Masukkan pemutar skru ke sendi antara penutup dan alas dan cabut penutupnya. (Gamb.8)
Situasi berikut akan menyebabkan reaksi kesalahan.
1ã € Pemasangan pada objek goyang akan menyebabkan reaksi kesalahan.
2ã € Tirai gegaran yang ditiup angin akan menyebabkan reaksi kesalahan. Sila pilih tempat yang sesuai untuk dipasang.
3ã Dipasang di tempat yang lalu lintas sibuk akan menyebabkan reaksi ralat.
4ã € Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan menyebabkan reaksi ralat.
