Penderia gelombang mikro 5.8GHz CW

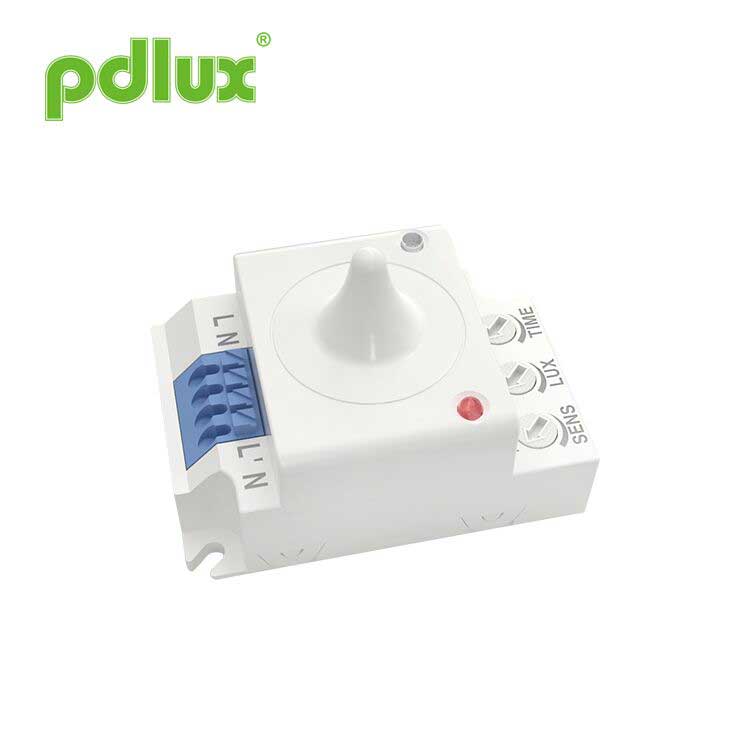

Penderia gelombang mikro 5.8GHz CW PD-MV1029A ialah suis pengesan gelombang mikro digital dengan julat pengesanan 360° dan frekuensi operasi 5.8GHz. Penggunaan prinsip Doppler untuk menghantar dan menerima isyarat, pusat kawalan menggunakan MCU (unit kawalan mikro), dengan tepat mengira titik sifar gelombang sinus rangkaian kuasa, dan beralih pada titik sifar, meningkatkan rintangan hentaman, mengurangkan kegagalan dengan ketara. kadar.
Model:PD-MV1029A
Hantar Pertanyaan
Ringkasan
Penderia gelombang mikro 5.8GHz CW PD-MV1029A ialah suis pengesan gelombang mikro digital dengan pengesanan julat 360° dan frekuensi operasi 5.8GHz. Aplikasi daripada Prinsip Doppler untuk menghantar dan menerima isyarat, yang digunakan oleh pusat kawalan MCU (unit kawalan mikro), mengira titik sifar kuasa dengan tepat gelombang sinus rangkaian, dan suis pada titik sifar, meningkatkan kesan rintangan, sangat mengurangkan kadar kegagalan. Penampilan yang indah dan struktur padat, ia boleh disambungkan kepada beban secara bebas, atau ia boleh digunakan dalam perumahan bukan logam, seperti di dalam lampu, dan lain-lain produk elektrik. Ia digunakan secara meluas di laluan, tandas, lif, rumah atau kawasan awam lain untuk perlindungan keselamatan atau penjimatan tenaga. Ia adalah pilihan yang sempurna untuk kehidupan pintar anda.
Spesifikasi
| Sumber kuasa | 100-240VAC, 50Hz |
| Muatan berkadar | 1000W Maks.(220-240VAC) 400W Maks.(100-130VAC) |
| sistem HF | 5.8GHz（Frekuensi pusat）CW gelombang elektrik, jalur ISM |
| Julat pengesanan | 3-9m (jejari) (boleh laras) |
| Penetapan masa | 8sec-10min (boleh laras) |
| Kawalan cahaya | 10-300LUX~ siang hari (boleh laras) |
| Sudut pengesanan | 360° (pemasangan siling) |
| Ketinggian pemasangan | 2.5~3.5m |
| Penggunaan kuasa siap sedia | <0.5W |
| Suhu kerja | -15°C~+70°C |
| Kelembapan bekerja | <95%RH |
| Kelajuan gerakan penderia | 0.6m/s -1.5m/s |
| Duduk pemasangan | di dalam rumah, pemasangan siling (dipasang di dinding mengikut keperluan) IP20 |
Maklumat Sensor
Fungsi
Cara penetapan: potensiometerIa mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.
Penunjuk LED:
(1) Apabila anda melakukan sebarang pelarasan potensiometer, lampu penunjuk LED menyala.
(2) Apabila anda melakukan sebarang pelarasan potensiometer, 1 saat selepas selesai pelarasan penunjuk LED berkelip dua kali dan dimatikan, maka sistem akan menghafal dan mengira secara automatik fungsi yang tepat kepada pelarasan.
Beri perhatian!
Pastikan potensiometer perlahan apabila membelok, kerana sistem akan sentiasa mengira mengikut kedudukan yang dilaraskan, terlalu cepat boleh mengakibatkan kehilangan kedudukan optimum!
-
(1) Tetapan julat pengesanan (sensitiviti)
Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari bagi kira-kira pemutus bulatan di atas tanah apabila dipasang di ketinggian 2.5m. Untuk memusing sepenuhnya lawan jam adalah minimum jarak, mengikut arah jam sepenuhnya ialah maksimum. Jika perawakan seseorang, angka dan kelajuan bergerak berubah, pengesanan juga akan perubahan, iaitu, kelajuan yang lebih tinggi akan membawa kepada lebih pendek jarak pengesanan.
Nota: Apabila pengguna menggunakan, sila laraskan sensitiviti produk kepada kedudukan yang sesuai yang perlu digunakan, dan jangan laraskan sensitiviti produk secara maksimum, untuk mengelakkan salah operasi yang disebabkan oleh angin meniup langsir, pokok, haiwan, grid kuasa dan peralatan elektrik disebabkan oleh gangguan permulaan biasa akibat sensitiviti yang berlebihan. Apabila sudah mendapati terdapat kesilapan biasa dalam penggunaan produk, pengguna boleh cuba kurangkan sensitiviti dengan sewajarnya untuk menguji sama ada ia diperbaiki. -
(2) Tetapan kawalan cahaya
Nilai pencahayaan yang berfungsi boleh dilaraskan dalam julat daripada 10-300LUX~ siang hari, yang ditetapkan untuk mengawal aruhan ambang kawalan permulaan cahaya persekitaran, lawan jam putaran hingga akhir, nilai pencahayaan yang berfungsi adalah kira-kira 10LUX; Putar mengikut arah jam kepada separuh, boleh dipilih dalam julat 10-300LUX; Teruskan berputar hingga akhir, yang nilai pencahayaan bekerja adalah siang hari (24 kecil tidak terjejas oleh pencahayaan). Apabila menguji atau melaraskan kawasan pengesanan pada siang hari, tombol ini mesti dipusing mengikut arah jam ke hujung, dan tidak tidak kira betapa terangnya cahaya ambien, sistem berada dalam keadaan pengesanan dan induksi.
-
(3) Penetapan masa
Apabila sasaran yang dikesan bergerak, output penderiaan akan menjadi dicetuskan, dan sebaik sahaja sasaran berhenti bergerak, sistem akan secara automatik mematikan output mengikut penghujung tetapkan masa tunda (tetapan masa: anak panah menunjuk ke "-" minimum ialah 8 saat; anak panah menunjuk ke "+" maksimum ialah 10 minit). Semasa proses keluaran aruhan, pergerakan berkesan maklumat dikesan semula dalam kawasan pengesanan berkesan, dan kelewatan yang ditetapkan disegarkan semula. Tunggu 4 saat selepas keluaran sistem dimatikan sebelum dikesan semula.
Gambarajah wayar sambungan
Sambungkan N, L dengan kuasa; Sambungkan N, L’ dengan beban.
Aplikasi
Ketuhar gelombang mikro boleh menembusi produk kaca, plastik, seramik dan kayu, jadi ia boleh dipasang dalam ketebalan kaca, plastik, seramik dan kayu tertentu dan permukaan bukan logam lain. Sebagai contoh, digunakan dalam lampu bukan logam produk lampu teduh, asalkan anda mengikut gambarajah pendawaian yang betul sambungan, anda boleh menukar lampu biasa kepada aruhan automatik dengan mudah lampu.
Terdapat pelbagai pilihan untuk kegunaan sebenar. Anda juga boleh meletakkan satu atau lebih PD-MV1029A terus di dalam siling atau lantai untuk mengawal lorong. Peringatan hangat: Jarak pemasangan antara dua atau lebih produk mestilah melebihi 4 meter, jika tidak, ia akan menyebabkan bersama gangguan yang membawa kepada salah operasi.
| Kesalahan | Punca kegagalan | Penyelesaian |
| Beban gagal berfungsi. | Pencahayaan cahaya ditetapkan dengan tidak betul | Laraskan tetapan beban. |
| Bebannya rosak. | Tukar beban. | |
| Kuasa dimatikan. | Hidupkan kuasa. | |
| Beban berfungsi sepanjang masa. | Terdapat isyarat berterusan di kawasan pengesanan. | Semak tetapan bagi kawasan pengesanan. |
| Beban berfungsi apabila ada tiada isyarat gerakan dikesan. | Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai. | Laraskan semula tempat pemasangan. |
| Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dsb.) | Semak tetapan bagi kawasan pengesanan. | |
| Beban gagal berfungsi apabila terdapat isyarat gerakan dikesan. | Kelajuan gerakan terlalu cepat atau pengesanan yang ditentukan kawasan terlalu kecil. | Semak tetapan bagi kawasan pengesanan. |
Situasi berikut akan membawa kepada tindak balas ralat.
1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.
Situasi berikut akan membawa kepada tindak balas ralat.
● Sila sahkan dengan pemasangan prefesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum pemasangan dan pengalihan keluar operasi.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak memikul sebarang tanggungjawab.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, ada sebarang perubahan dan pengubahsuaian kepada pengilang tanpa notis! Dilarang sama sekali untuk menyalin kandungan manual arahan untuk mana-mana tujuan lain tanpa kebenaran syarikat.
