Penderia Gelombang Mikro 5.8GHz + Penerima IR MCU

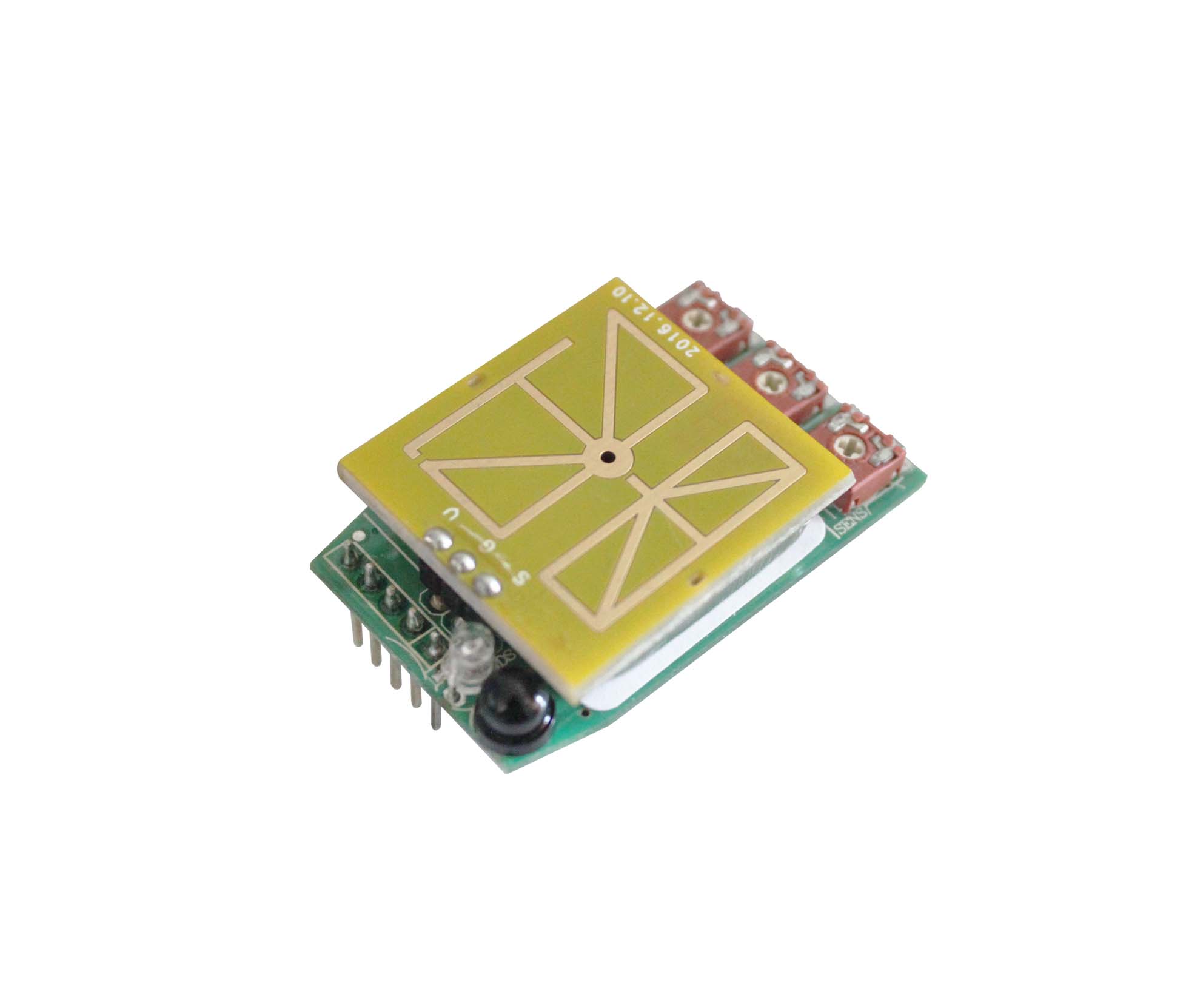

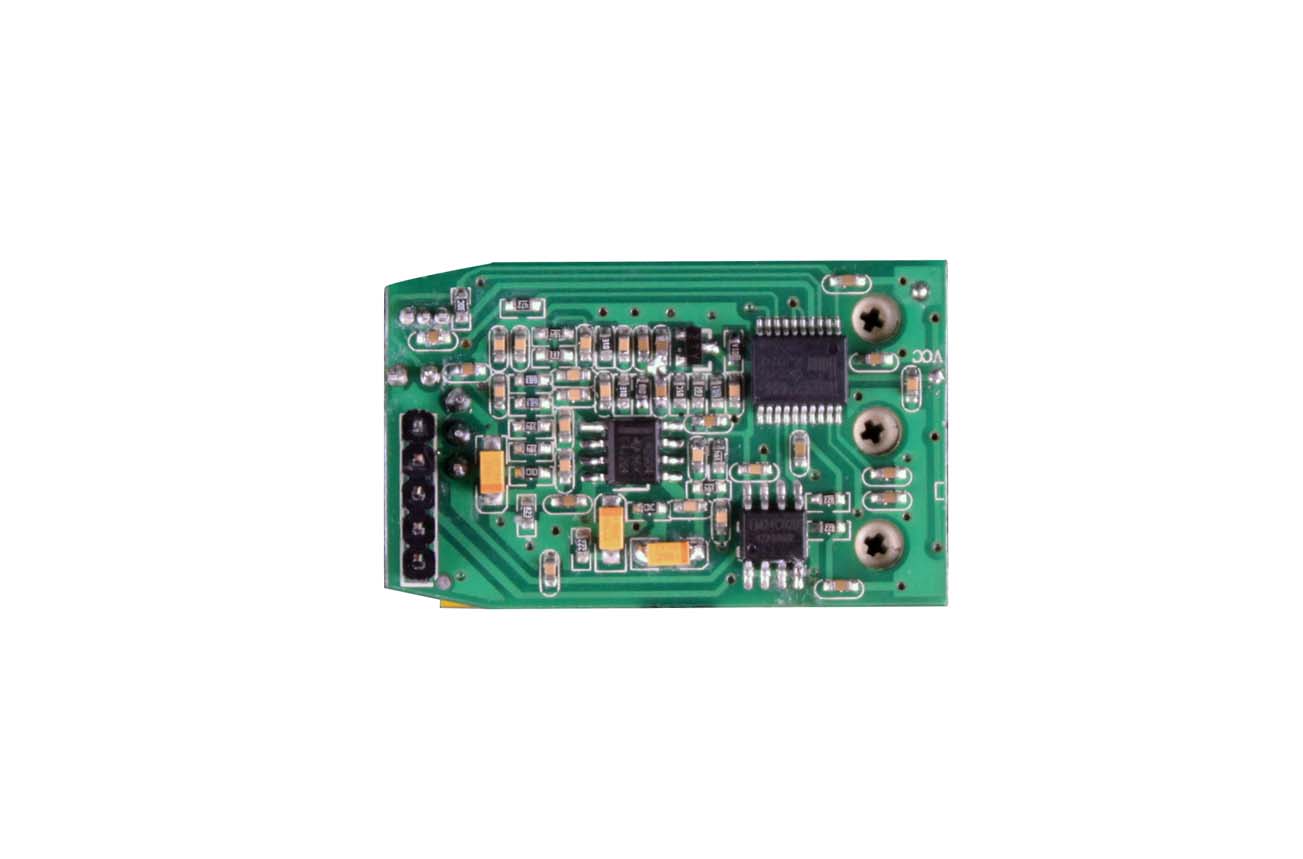

Penderia Gelombang Mikro 5.8GHz + Penerima MCU + IR ialah modul kawalan bahagian hadapan penderiaan lengkap yang terdiri daripada penderia gelombang mikro 360 darjah 5.8GHz, penderia fotosensitif, litar penguat isyarat, MCU dan litar penerima kawalan jauh. Tiga potensiometer boleh melaraskan sensitiviti pengesanan, masa tunda dan julat pencahayaan. Isyarat kawalan output boleh terus mengawal litar geganti, pin permulaan bekalan kuasa pensuisan, dan litar kawalan lain. Ia mudah untuk pembangunan sekunder pengguna yang berbeza dan pemasangan cengkerang dengan struktur yang berbeza.

Model:PD-S16-V1

Hantar Pertanyaan

Penderia Gelombang Mikro 5.8GHz + Penerima IR MCU

Ringkasan
Penderia Gelombang Mikro 5.8GHz + Penerima MCU + IR ialah modul kawalan bahagian hadapan penderiaan lengkap yang terdiri daripada penderia gelombang mikro 360 darjah 5.8GHz, penderia fotosensitif, litar penguat isyarat, MCU dan litar penerima kawalan jauh. Tiga potensiometer boleh melaraskan sensitiviti pengesanan, masa tunda dan julat pencahayaan. Isyarat kawalan output boleh terus mengawal litar geganti, pin permulaan bekalan kuasa pensuisan, dan litar kawalan lain. Ia mudah untuk pembangunan sekunder pengguna yang berbeza dan pemasangan cengkerang dengan struktur yang berbeza.

Spesifikasi Penderia Gelombang Mikro 5.8GHz + Penerima IR MCU

Sumber kuasa: DC5V

Arus kerja: <30mA

Kekerapan kerja sensor gelombang mikro: 5.8GHz

Suhu kerja: -15°C~+70°C

Tetapan masa: 10sec-20min. (boleh laras)
Kawalan cahaya: 10-300LUX, semua cahaya (boleh laras)

Sudut pengesanan: 360° (pemasangan siling),
180°(pemasangan dinding)

Julat pengesanan: 2-10m (jejari) (boleh laras). (pemasangan siling)

Jarak pengesanan pergerakan menegak: >20m

Kelajuan pengesanan: 0.5m-1.5m/s
Saiz rupa: 42.6mm (panjang) X 26mm (lebar) X 9.4mm (tinggi)

Maklumat penderia

Fungsi Penderia Gelombang Mikro 5.8GHz + Penerima IR MCU
Perihalan Pin Dunction：

Nombor	Nama Pin	Input / Pengeluaran	Penjelasan
1	NC		TIDAK
2	NC		TIDAK
3	Pengeluaran	Pengeluaran	Pengeluaran isyarat tahap tinggi 10sec-20min (boleh laras)
4	+5V	Input	Kuasa positif
5	GND	Input	Kuasa negatif

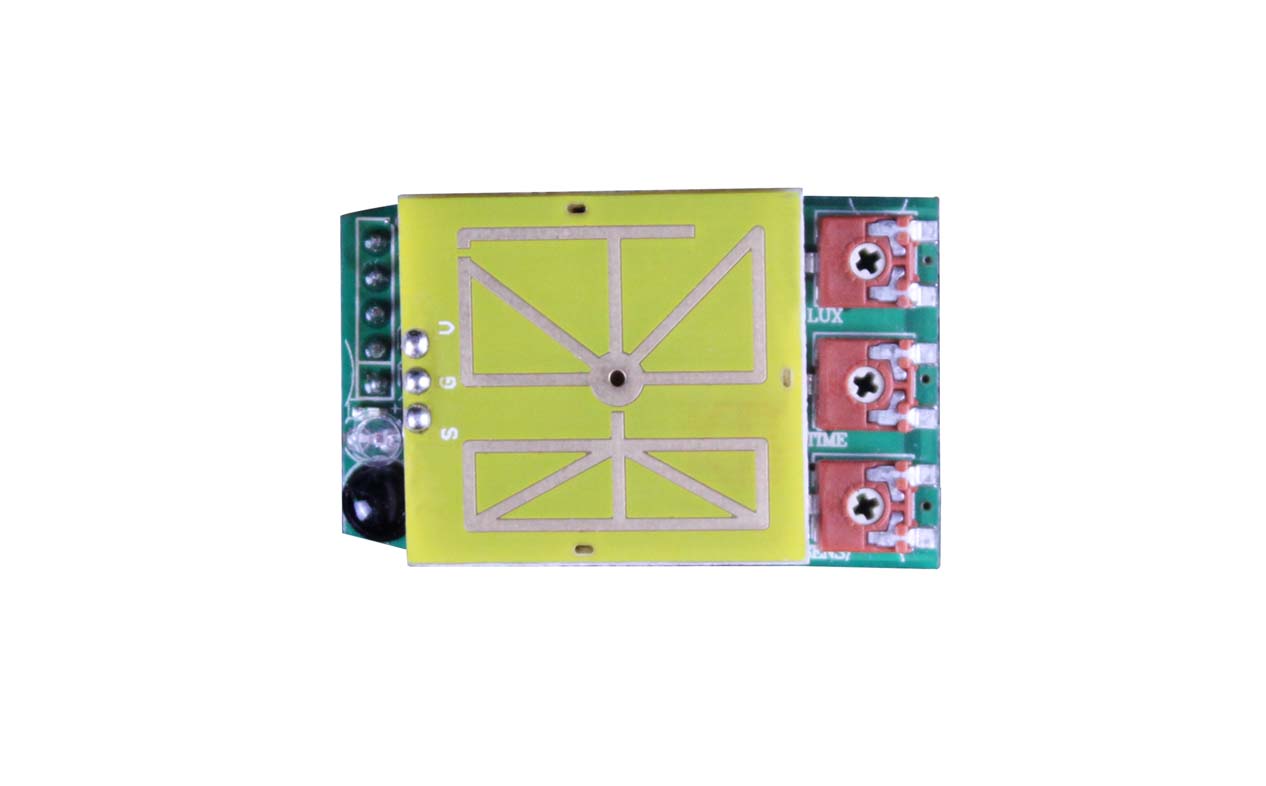

Pelarasan tombol Penderia Gelombang Mikro 5.8GHz + Penerima IR MCU

(1) Tetapan julat pengesanan (sensitiviti)
Pengguna secara munasabah boleh memilih kedudukan potensiometer mengikut keperluan julat pengesanan.
(2) Penetapan masa
Pengguna boleh memilih masa tunda yang sesuai mengikut persekitaran penggunaan yang berbeza dan definisi produk yang berbeza.
(3) Tetapan kawalan cahaya
Nilai pencahayaan yang berfungsi boleh memilih kedudukan yang sesuai dalam julat 10~300LUX dan semua cahaya.
