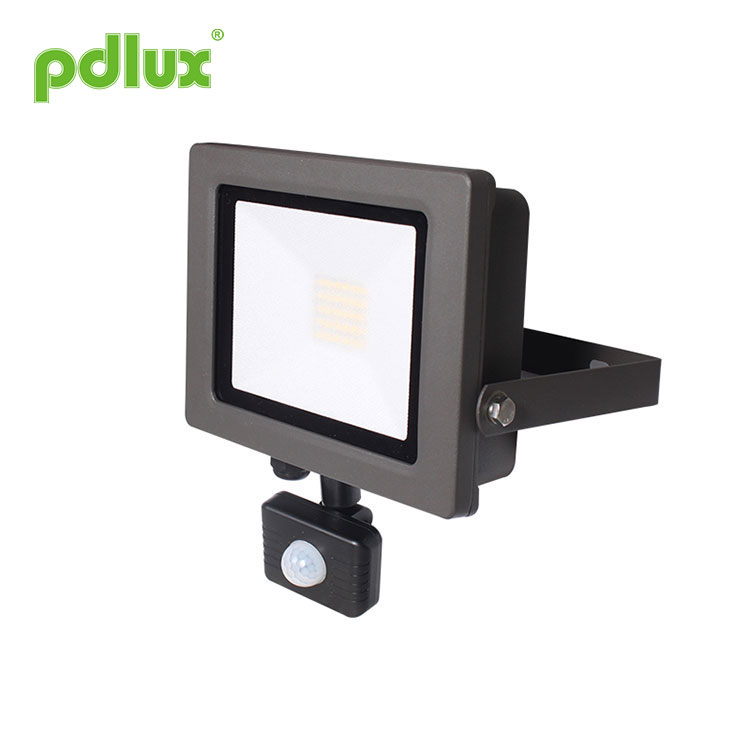

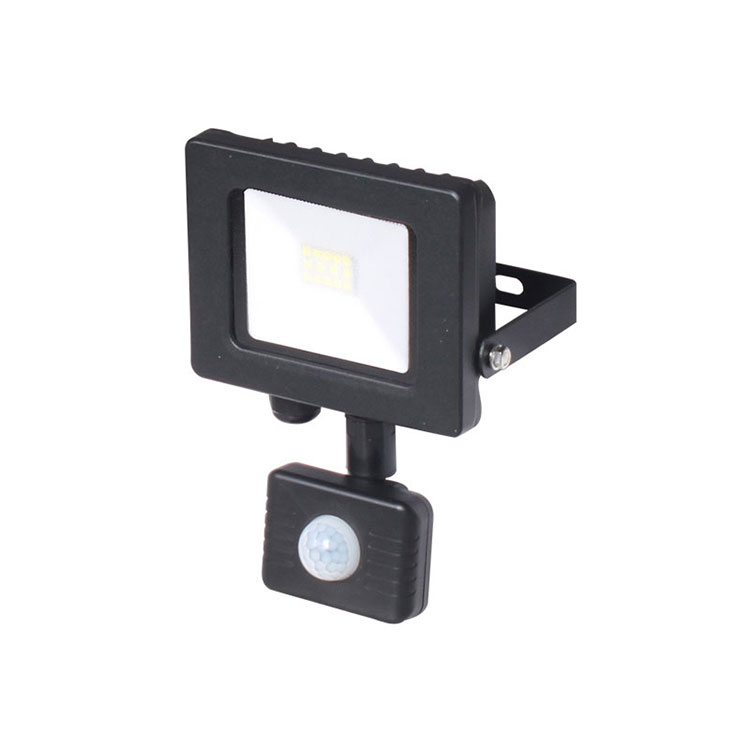

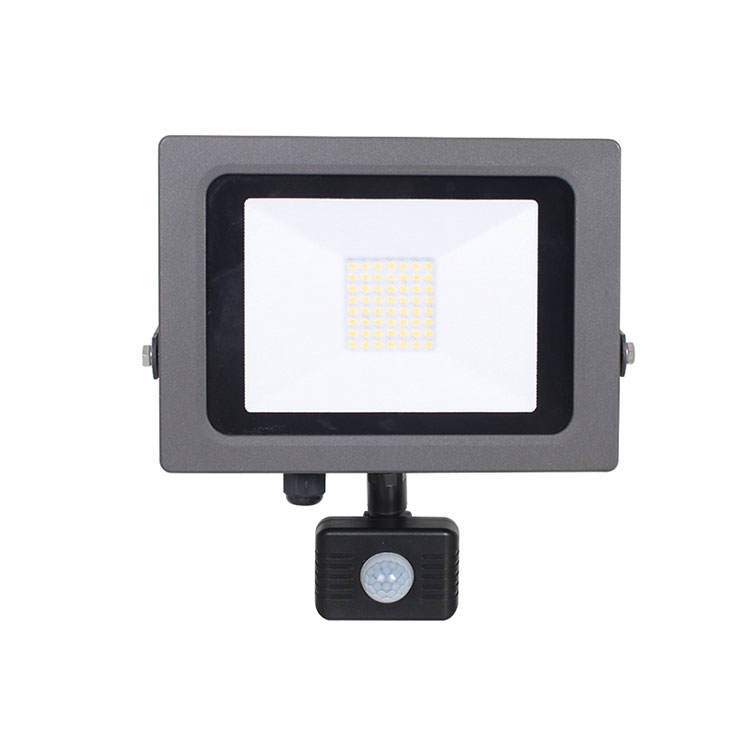

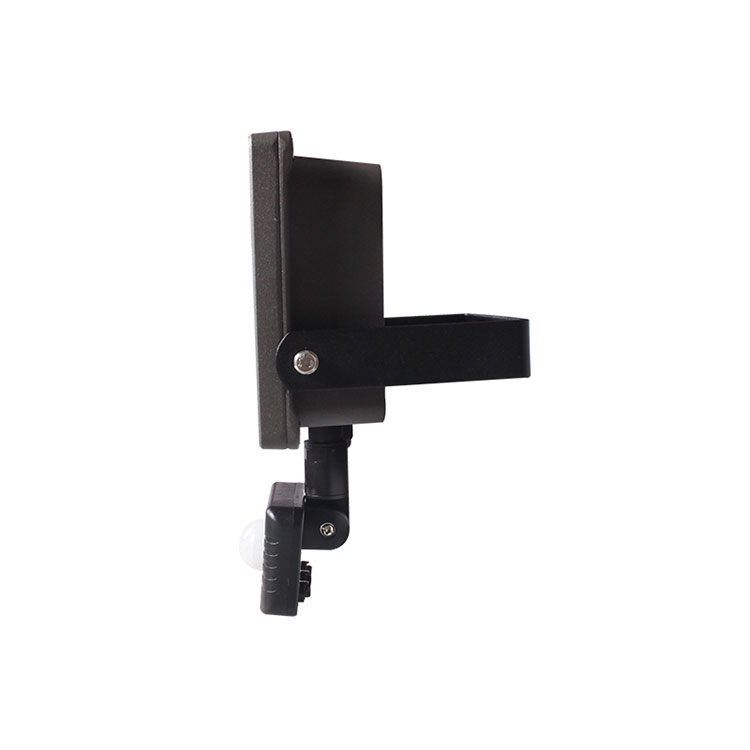

Lampu Sorot LED Sensor Inframerah 50W

PDF-50W Sensor inframerah lampu limpah LED Arahan

Ringkasan

Produk ini ialah lampu sensor LED tuangan berkuasa tinggi; ia menggunakan pengesan sensitiviti, litar bersepadu dan SMT yang baik. Ia mengumpulkan fungsi automatisme, kemudahan, keselamatan, penjimatan tenaga dan kepraktisan. Medan pengesanan luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Apabila seseorang memasuki medan pengesanan, ia boleh memulakan pemuatan sekaligus dan mengenal pasti secara automatik siang dan malam; Pemasangannya sangat mudah dan penggunaannya sangat luas.

Boleh mengenal pasti siang dan malam: kawalan cahaya boleh dilaraskan secara bebas apabila ia berfungsi. Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks); tetapi ia hanya boleh berfungsi dalam kawalan cahaya kurang daripada 10lux apabila ia dilaraskan pada kedudukan "bulan" (min). Bagi corak pelarasan, sila rujuk corak ujian.

Kelewatan masa boleh ditambah secara berterusan: apabila ia menerima isyarat aruhan kedua selepas yang pertama ia akan mengira masa sekali lagi pada asas kelewatan kali pertama yang lain.(Tetapkan masa)

Ia boleh ditakrifkan dalam julat 10~>300 LUX. Untuk memusingkan tombol sepenuhnya mengikut arah jam ialah kira-kira 10 lux, lawan arah jam sepenuhnya ialah kira-kira 300 lux. Apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang, anda harus memusingkan tombol sepenuhnya mengikut arah jam.

Ia boleh ditakrifkan daripada 8 saat (pusing sepenuhnya lawan jam) hingga 9 minit (pusing mengikut arah jam sepenuhnya). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa yang paling singkat untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan.

Mengesan maklumat

Nama setiap bahagian

(Cangkang lampu untuk bahan aluminium)

Mengikut permintaan lampu, laraskan penggunaan penderia yang baik dan sudut pandangan yang menerangi, gunakan produk dalam paparan yang terbaik.

Cara penetapan: potensiometer

(1) Tetapan kelewatan masa

Ia boleh ditakrifkan daripada 8 saat (pusing sepenuhnya lawan jam) hingga 9 minit (pusing mengikut arah jam sepenuhnya). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa yang paling singkat untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan.

(2) Tetapan julat pengesanan

Pusing mengikut arah jam untuk meningkatkannya dan pusing lawan jam untuk mengurangkannya. Ia adalah 2-4m apabila bertukar kepada mini dan 10m apabila bertukar kepada maks.

Ia boleh ditakrifkan dalam julat 10~>300 LUX. Untuk memusingkan tombol sepenuhnya mengikut arah jam ialah kira-kira 10 lux, lawan arah jam sepenuhnya ialah kira-kira 300 lux. Apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang, anda harus memusingkan tombol sepenuhnya mengikut arah jam.

1. Tombol pelarasan masa (TIME): Pengguna boleh memilih masa tunda mengikut keperluan, biasanya dalam pemasangan ukuran, tombol pelarasan masa (TIME) pada tahap minimum, supaya pemeriksaan pemasangan cepat dan mudah. Selepas pemasangan boleh menjadi 8 saat ~ 9 minit ± 2 minit sewenang-wenangnya dipilih masa lampu padam, tetapkan masa dan sahkan masa ujian, kepala sensor hendaklah sejauh mungkin ke bawah, supaya tidak menggerakkan bahagian hadapan isyarat sensor, menyebabkan masa yang ditetapkan bukan separa;

2. Tombol pelarasan pencahayaan (LUX): Pengguna boleh menggunakan tombol ini untuk memilih di bawah jenis cahaya ambien (siang hingga malam), penderia memasukkan nilai pencahayaan aruhan automatik.
Biasanya 3LUX ditunjukkan sebagai malam, 100LUX ~ 2000LUX sepatutnya nilai siang hari. Oleh itu, tetapan kali pertama, pengguna boleh melaraskan tombol LUX mengikut keperluan mereka;

3. Tombol pelarasan kepekaan SENS (tombol pelarasan jarak pengesanan): Jarak pengesanan maksimum penderia ialah jarak maksimum 10 meter apabila suhu ambien ialah 24 ℃. Jika suhu ambien terlalu tinggi, jarak pengesanan akan dikurangkan.
Kepekaan tinggi pada musim sejuk dan kepekaan rendah pada musim panas, pengguna boleh melaraskan tombol SENS mengikut saiz kawasan untuk menjadikan penderia merasakan jarak yang diperlukan oleh pengguna secara automatik.

Pemasangan

Nota: Sila bawa alatan berikut.

Matikan kuasa;
Skrukan paku di bahagian bawah. Buka lubang wayar. Wayar kuasa dan wayar beban bosan di bahagian bawah;
Betulkan bahagian bawah pada kedudukan yang dipilih dengan skru kembung;
Sambungkan kuasa dan beban dengan lajur wayar sambungan mengikut rajah lakaran;
Betulkan sensor di bahagian bawah, sila skru paku dan hidupkan kuasa.

Catatan

Juruelektrik atau manusia berpengalaman boleh memasangnya;
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan;
Di hadapan tetingkap pengesanan tidak sepatutnya ada objek yang menghalang atau mengganggu pengesanan;
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb;
Untuk keselamatan anda, sila jangan buka sarung jika anda mendapati halangan selepas pemasangan;
Untuk mengelakkan kerosakan produk yang tidak dijangka, sila tambah peranti selamat 6A semasa memasang Inframerah
sensor, contohnya, fius, tiub selamat dll.

Beberapa masalah dan cara diselesaikan

Beban tidak berfungsi:
a. Periksa kuasa dan beban;
b. Jika bebannya bagus;
c. Jika kelajuan lampu penunjuk bertambah cepat selepas pengesanan;
d. Sila semak sama ada lampu kerja sepadan dengan kawalan cahaya.

Sensitiviti adalah lemah:
a. Sila semak jika di hadapan tetingkap pengesanan terdapat kesan yang menghalang untuk menerima isyarat;
b. Sila semak suhu persekitaran;
c. Sila semak sama ada sumber isyarat berada dalam medan pengesanan;
d. Sila semak ketinggian pemasangan;
e. Jika orientasi bergerak adalah betul.

Penderia tidak boleh menutup beban secara automatik:
a. Jika terdapat isyarat berterusan dalam medan pengesanan;
b. Jika tetapan masa ditetapkan kepada yang paling lama;
c. Jika kuasa sepadan dengan arahan;
d. Jika suhu udara berubah berhampiran sensor, contohnya keadaan udara atau pemanasan pusat dll.

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

Untuk lampiran jenis Y: Jika kabel atau kord fleksibel luaran luminair ini rosak, ia hendaklah secara eksklusif, digantikan oleh pengilang atau ejen perkhidmatannya atau orang berkelayakan yang serupa untuk mengelakkan bahaya.

● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
