Pencahayaan Banjir Diterajui Luaran

Arahan Lampu Sorot LED Penderia Gerakan Inframerah PD-PIR2024-2

Ringkasan

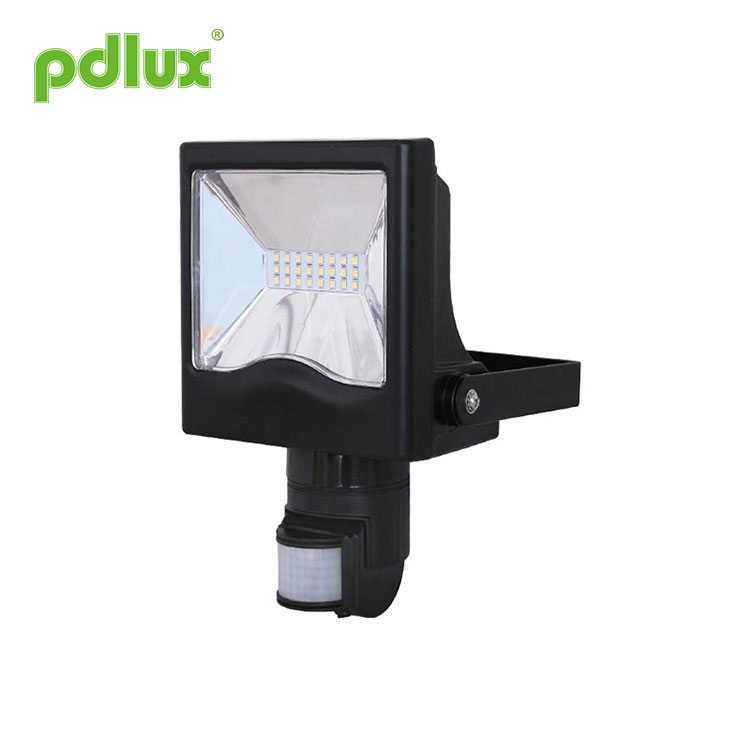

Produk ini ialah lampu sensor LED tuangan berkuasa tinggi; ia menggunakan pengesan sensitiviti, litar bersepadu dan SMT yang baik. Ia mengumpulkan fungsi automatisme, kemudahan, keselamatan, penjimatan tenaga dan kepraktisan. Medan pengesanan luas terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan. Ia berfungsi dengan menerima sinar inframerah gerakan manusia. Apabila seseorang memasuki medan pengesanan, ia boleh memulakan beban sekaligus dan mengenal pasti secara automatik siang dan malam; Pemasangannya sangat mudah dan penggunaannya sangat luas. Ia mempunyai fungsi penunjuk kuasa dan petunjuk pengesanan.

Medan pengesanan: medan pengesanan (lihat rajah berikut) terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan, Ia boleh dipilih mengikut keinginan pengguna. orientasi bergerak mempunyai hubungan yang baik dengan sensitiviti;
Boleh mengenal pasti siang dan malam: Pengguna boleh melaraskan kawalan cahaya kerja. Ia boleh berfungsi pada waktu siang dan malam apabila ia dilaraskan pada kedudukan "matahari" (maks). Ia boleh berfungsi dalam kawalan cahaya kurang daripada 3LUX apabila ia dilaraskan pada kedudukan "bulan" (min). Bagi corak pelarasan, sila rujuk corak ujian;

Petunjuk kuasa dan pengesanan: Lampu penunjuk boleh berkelip sekali setiap 4 saat selepas menghidupkan kuasa. Ia boleh berkelip 2 kali setiap 1 saat selepas ia menerima isyarat. Pada masa yang sama, ia boleh menunjukkan penderia keadaan normal untuk pengesanan dan kuasa;
Tetapan masa ditambah secara berterusan: Apabila ia menerima isyarat aruhan kedua selepas aruhan pertama, ia akan mengira masa sekali lagi pada asas rehat tetapan kali pertama. (Tetapkan masa).
Tetapan masa boleh dilaraskan. Ia boleh ditetapkan mengikut kehendak pengguna. Masa minimum ialah 8sec±3sec. Maksimum ialah 7min±2min.

Maklumat penderia

Spektrogram

Pemasangan

Nota: Sila bawa alatan berikut.

Matikan kuasa;
Skrukan paku di bahagian bawah. Buka lubang wayar. Wayar kuasa dan wayar beban bosan di bahagian bawah;
Betulkan bahagian bawah pada kedudukan yang dipilih dengan skru kembung;
Sambungkan kuasa dan beban dengan lajur wayar sambungan mengikut rajah lakaran;
Betulkan sensor di bahagian bawah, sila skru paku dan hidupkan kuasa.

Nama setiap bahagian

(Cangkang lampu untuk bahan aluminium)

Mengikut permintaan lampu, laraskan penggunaan penderia yang baik dan sudut pandangan yang menerangi, gunakan produk dalam paparan yang terbaik.

Ujian

Putar tombol kawalan cahaya mengikut arah jam pada maksimum(matahari), putar tombol masa mengikut arah jam pada minimum;
Apabila anda menghidupkan kuasa, beban tidak berfungsi dan lampu penunjuk berkelip sekali setiap 4 saat.
Selepas 5~10sec, beban bekerja dan lampu penunjuk berkelip dua kali setiap 1sec. Di bawah keadaan tiada isyarat aruhan, beban harus berhenti berfungsi dalam masa 5~30 saat, lampu penunjuk harus berkelip pegun sekali setiap 4 saat;
Selepas yang pertama keluar, fahamkan sekali lagi selepas 5~10 saat. Beban harus berfungsi dan kelajuan denyar petunjuk adalah dua kali setiap 1 saat. Beban harus berhenti berfungsi dalam masa 5~15sec;
Pusingkan tombol kawalan cahaya lawan arah jam pada minimum. Jika ia dilaraskan dalam kurang daripada 3LUX, beban induktor tidak akan berfungsi selepas beban berhenti berfungsi. Jika anda menutup tetingkap pengesanan dengan objek legap (tuala dll), beban berfungsi .di bawah keadaan isyarat aruhan, beban harus berhenti berfungsi dalam masa 5~15 saat.

Catatan

Juruelektrik atau manusia berpengalaman boleh memasangnya;
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan;
Di hadapan tetingkap pengesanan tidak sepatutnya ada objek yang menghalang atau mengganggu pengesanan;
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb;
Untuk keselamatan anda, sila jangan buka sarung jika anda mendapati halangan selepas pemasangan;
Untuk mengelakkan kerosakan produk yang tidak dijangka, sila tambah peranti selamat 6A apabila memasang sensor Inframerah, contohnya, fius, tiub selamat dsb.

Beberapa masalah dan cara diselesaikan

Beban tidak berfungsi:
a. Periksa kuasa dan beban;
b. Jika bebannya bagus;
c. Jika kelajuan lampu penunjuk bertambah cepat selepas pengesanan;
d. Sila semak sama ada lampu kerja sepadan dengan kawalan cahaya.

Sensitiviti adalah lemah:
a. Sila semak jika di hadapan tetingkap pengesanan terdapat kesan yang menghalang untuk menerima isyarat;
b. Sila semak suhu persekitaran;
c. Sila semak sama ada sumber isyarat berada dalam medan pengesanan;
d. Sila semak ketinggian pemasangan;
e. Jika orientasi bergerak adalah betul.

Penderia tidak boleh menutup beban secara automatik:
a. Jika terdapat isyarat berterusan dalam medan pengesanan;
b. Jika tetapan masa ditetapkan kepada yang paling lama;
c. Jika kuasa sepadan dengan arahan;
d. Jika suhu udara berubah berhampiran sensor, contohnya keadaan udara atau pemanasan pusat dll.

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

Untuk lampiran jenis Y: Jika kabel atau kord fleksibel luaran luminair ini rosak, ia hendaklah secara eksklusif, digantikan oleh pengilang atau ejen perkhidmatannya atau orang berkelayakan yang serupa untuk mengelakkan bahaya.

● Sila sahkan dengan pemasangan prefesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
