Arahan Lampu Sensor Gelombang Mikro PD-LED2037-D

Ringkasan

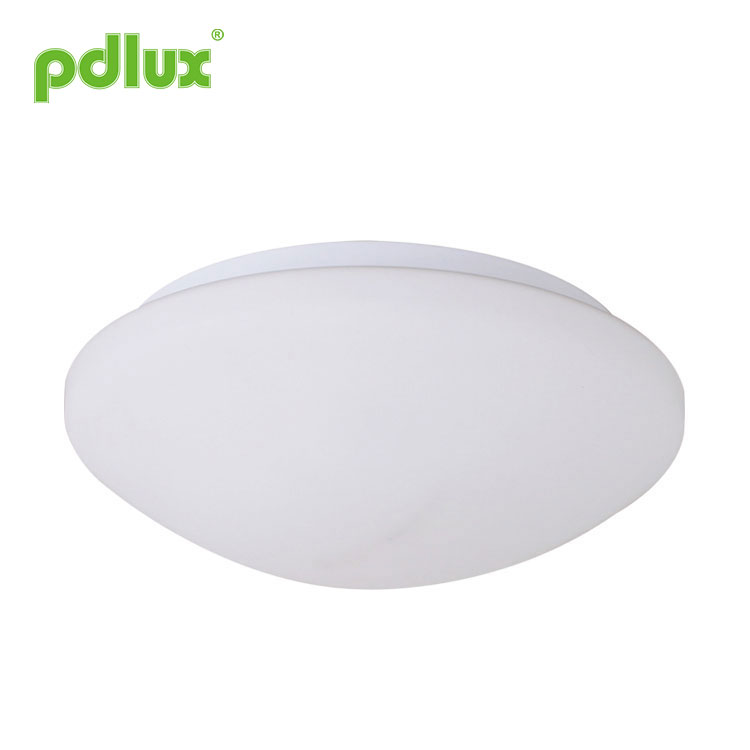

Ini ialah lampu LED penderia Microwave pelekap siling pintar yang baru direka, dengan fungsi tambahan bekalan kuasa semasa kecemasan. Pencahayaan diuruskan secara automatik oleh kuasa langsung AC atau sandaran bateri, iaitu, apabila kuasa mati, sandaran bateri akan bertanggungjawab untuk bekalan kuasa 3.5 watt. Apabila menyala, fluks bercahaya akan menjadi lebih daripada 330 lm, bersamaan dengan lampu pijar 60 watt (≈400lm). Sandaran bateri boleh membekalkan kuasa secara berterusan selama lebih daripada 2 jam atau lebih dalam mod penjimatan tenaga penderia. Ia digunakan secara meluas di koridor, bilik basuh, lobi lif dsb.

Produk ini direka bentuk dengan dua konfigurasi: satu ialah lampu sensor dengan fungsi membekalkan kuasa semasa kecemasan dan satu lagi ialah lampu sensor pintar tanpa fungsi kecemasan. Anda boleh membuat pembelian mengikut keperluan praktikal. Tetapi dalam kebanyakan kes, adalah perlu dan bijak untuk memilih yang dahulu, kerana gangguan bekalan elektrik sekali-sekala akan menyebabkan masalah, malah bahaya.

Spesifikasi

Sumber kuasa: 100-240V/AC 50/60Hz
LED Dinilai: 9W Maks.(AC)
3.5W Maks.(DC)
Kuasa Pengecasan: 7W Maks. (lampu dimatikan)
3W Maks. (lampu dihidupkan)
Perlindungan: IP20, Kelas2
Bahan: Badan:PC Kap lampu:Kaca
Sistem HF: 5.8GHz
Bateri: Bateri litium 7.4V / 2000mAH
Masa pencahayaan berterusan: ≥180min
(apabila bekalan kuasa bateri)
Kuasa penghantaran: <0.2mW
Tetapan masa: 8sec hingga 30min (boleh laras)
Julat pengesanan: 1-8m (jejari) (boleh laras)
Kawalan cahaya: 10-2000LUX (boleh laras)
Sudut pengesanan: 360°
Fluks bercahaya: 340lm (AC) 330lm (DC) (putih hangat)
570lm (AC) 490lm (DC) (putih sejuk)
Ketinggian pemasangan: 2.5-3.5m (lekap di siling)
Suhu Bekerja:-20~+55℃
Kuantiti LED: 36PCS
Spesifikasi LED: FM-2835WNS

Maklumat penderia

Spektrogram

Fungsi

Tukar

Suis ini adalah untuk mengawal sambungan bateri. Untuk mengelakkan penggunaan kuasa dalam transit atau dalam storan, kami pratetapkan suis kepada MATI, iaitu bateri tidak disambungkan. Sebelum pemasangan, anda harus menetapkan suis kepada HIDUP untuk memastikan bateri disambungkan dengan baik untuk mencapai bekalan kuasa semasa kecemasan. Lampu LED dengan fungsi kecemasan ini boleh digunakan sebagai lampu biasa, tetapi apabila kuasa mati, ia akan menyokong pencahayaan dengan bateri secara automatik.

Tetapan julat pengesanan (sensitiviti)

Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari zon pengesanan lebih kurang bulat yang dihasilkan di atas tanah selepas memasang lampu penderia pada ketinggian 2.5m, pusingkan kawalan julat pengesanan sepenuhnya lawan jam untuk memilih julat pengesanan minimum (lebih kurang .1m jejari), dan sepenuhnya mengikut arah jam untuk memilih julat pengesanan maksimum (lebih kurang 8m jejari).

NOTA: julat pengesanan di atas diperoleh dalam kes seseorang yang berketinggian antara 1.6m~1.7m dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika perawakan, angka dan kelajuan bergerak seseorang berubah, julat pengesanan juga akan berubah.
Dalam kes yang berbeza, sensitiviti lampu mempunyai sisihan tertentu.

Jarak pengesanan mungkin berganda untuk pantulan pada medan elektromagnet gelombang mikro dengan bahan logam atau kaca. Oleh itu, rendahkan sensitiviti untuk mencapai jarak pengesanan yang sesuai. Jangan sekali-kali memusingkan tombol SENS ke nilai maksimum untuk mengelakkan pengesanan ralat. Persekitaran sekeliling juga akan membawa kepada tindakan ralat, mis. kereta yang lalu lalang atau objek berkeliaran yang disebabkan oleh angin. Produk hendaklah dipasang lebih daripada 4 meter satu daripada yang lain, jika tidak, gangguan di antaranya akan menyebabkan tindakan ralat.

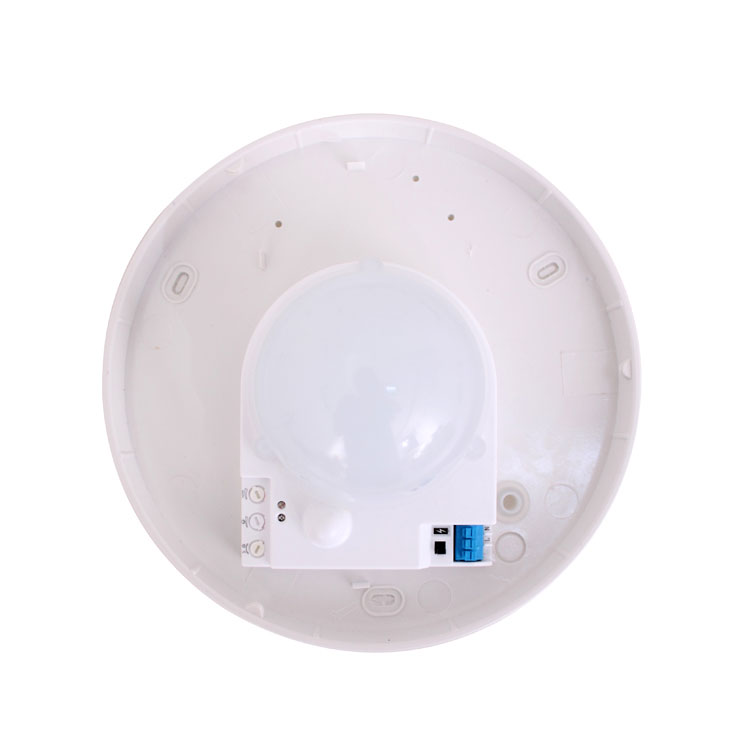

Penggunaan potensiometer sensitiviti yang betul: seperti yang ditunjukkan oleh gambar, tombol dikhususkan dalam melaraskan kepekaan. apabila digunakan, pengguna boleh melaraskan tombol ke tengah. Sudah tentu, dalam proses penggunaan praktikal, jika anda rasa sensitivitinya ok, anda tidak perlu melaraskannya. Jika anda rasa ia rendah, anda boleh melaraskannya lebih tinggi dengan betul. Disebabkan oleh beberapa persekitaran yang membawa kepada tindakan yang salah, seperti lalu-lalang kereta, angin membuat objek terbang dan sebagainya (seperti rajah.2 rajah3), jadi kami menasihatkan bahawa sensitiviti tidak dilaraskan ke tahap maksimum.

Penetapan masa

Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 8 saat(pusing sepenuhnya lawan arah jam) dan maksimum 30 minit (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan zon pengesanan dan untuk melakukan ujian berjalan.

NOTA: Selepas lampu dimatikan, ia mengambil masa lebih kurang. 1 saat sebelum ia dapat mula mengesan pergerakan semula. Lampu hanya akan dihidupkan sebagai tindak balas kepada pergerakan apabila tempoh ini telah berlalu.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan dinyalakan secara automatik sehingga lampu automatik mati. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda lebih baik mengurangkan masa kelewatan demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.
Amaran: dalam proses ujian pemasangan, sila jauh dari lampu penderia, kerana ia akan dihidupkan sebaik sahaja mengesan anda atau kakitangan ujian.

Sila kekalkan jarak tertentu dengan lampu penderia apabila ujian, jika tidak, lampu penderia akan menyala sebaik sahaja mengesan anda dalam julat pengesanan.

Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang. 10-2000lux. Putar sepenuhnya lawan jam untuk memilih operasi senja hingga subuh pada kira-kira 10 lux. Putar sepenuhnya mengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Tombol mesti dipusing sepenuhnya mengikut arah jam apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Tombol LUX digunakan untuk melaraskan lampu penderia yang boleh dihidupkan oleh penderia, selain itu, kami boleh memilih lokasi yang sesuai mengikut keperluan pelanggan.

Lokasi pemasangan:
Disebabkan kewujudan transduser cahaya dalam lampu penderia (seperti rajah.5), transduser cahaya mesti berada di lokasi di mana cahaya matahari mencukupi, sebaliknya, kita perlu mengelakkan sumber cahaya lain, jika tidak, transduser cahaya akan lakukan pertimbangan yang tidak wajar untuk sinar persekitaran.
Disebabkan oleh keperluan pelanggan yang berbeza, seperti lokasi pemasangan, lux dan sebagainya, lokasi tombol potensiometer adalah berbeza. Apabila digunakan, ia mungkin memerlukan anda melaraskan banyak kali untuk memenuhi keperluan anda.

Tukar lokasi transduksi cahaya kepada lokasi di mana cahaya siang boleh dilihat. (seperti rajah.6)

Nota: Tolong jangan laraskan tiga butang berfungsi secara berlebihan. Ini kerana ketiga-tiga butang berfungsi disambungkan secara langsung kepada komponen, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan butang dari mula hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat, dan membawa kepada 360° tanpa henti berpusing. Had julat pelarasan ialah 270°, sila beri perhatian kepada perkara ini.

Prosedur pemasangan

• Langkah1 Pisahkan lampu kepada dua bahagian:A dan B.

NOTA: Cerobong adalah rapuh, sila jangan terlalu kuat.

• Langkah2 Putar tombol ke keadaan ideal
(Sila tentukan tetapan mengikut bahagian FUNGSI di atas yang dinyatakan.).

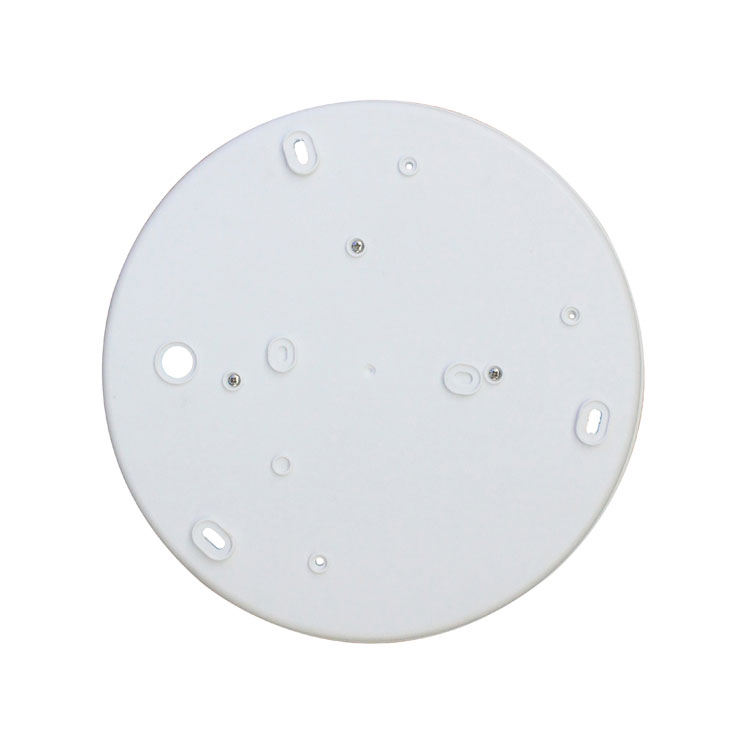

• Langkah3 Letakkan tapak produk pada siling untuk membuat tanda penggerudian (seperti Rajah 8)
• Langkah 4 Pasang produk pada tempat yang anda tandakan (seperti Rajah 9)
Produk hendaklah dipasang lebih daripada 4 meter satu daripada yang lain, jika tidak, gangguan di antaranya akan menyebabkan tindakan ralat.

• Langkah5 Ketuk skru pengembangan plastik ke dalam lubang yang anda gerudi (seperti Rajah 10)
• Langkah6 Letakkan talian kuasa melalui lubang talian untuk menyambung pada pendawaian (seperti Rajah.11)

• Langkah7 Pasangkan tapak produk pada tempat yang dipilih dengan skru (seperti Rajah 12)

• Langkah8 Putar tudung lampu mengikut arah jam ke dalam pangkalan. Pemasangan selesai. (seperti Rajah.13)

Kesalahan dan penyelesaiannya

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

●Sila sahkan dengan pemasangan profesion.
●Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
●Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
●Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah.
Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
