Sensor radar Doppler
Sensor radar Doppler boleh menembusi kaca, plastik dan kayu, oleh itu sensor gelombang mikro boleh dipasang di dalam naungan yang diperbuat daripada ketebalan kaca, plastik atau kayu tertentu. Sebagai contoh, aplikasi dalam cahaya, hanya jika membuat sambungan seperti di bawah yang ditunjukkan, anda boleh menukar lampu biasa ke dalam cahaya penginderaan auto.

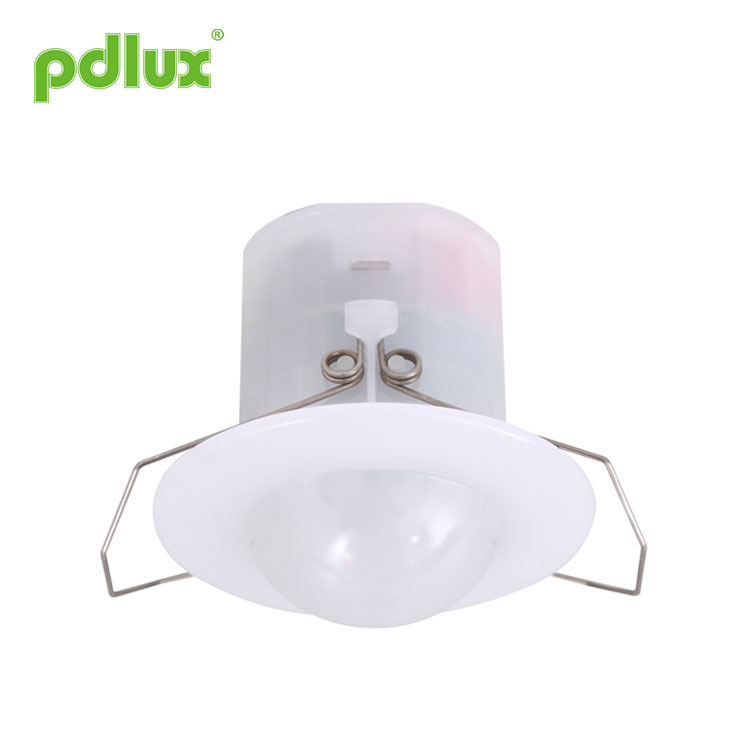

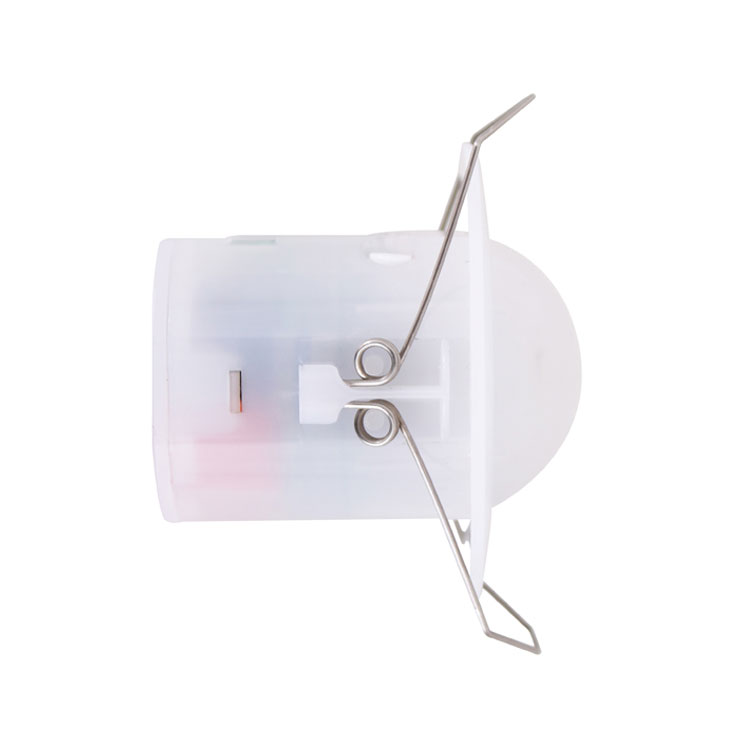

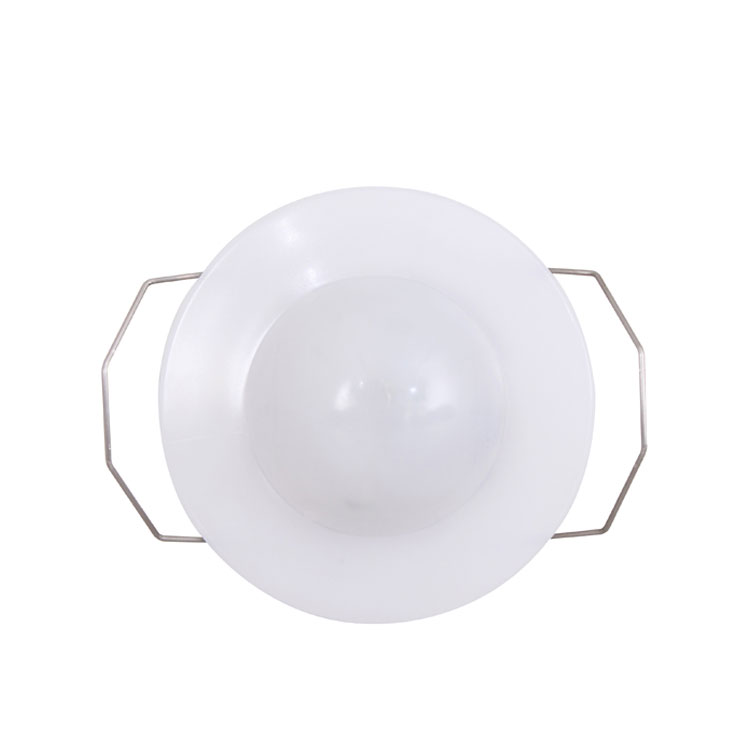

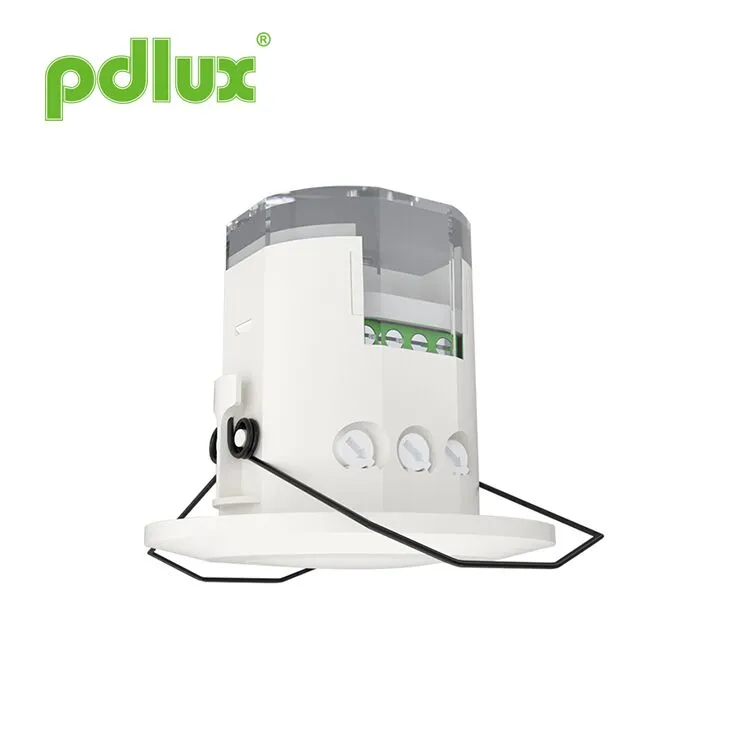

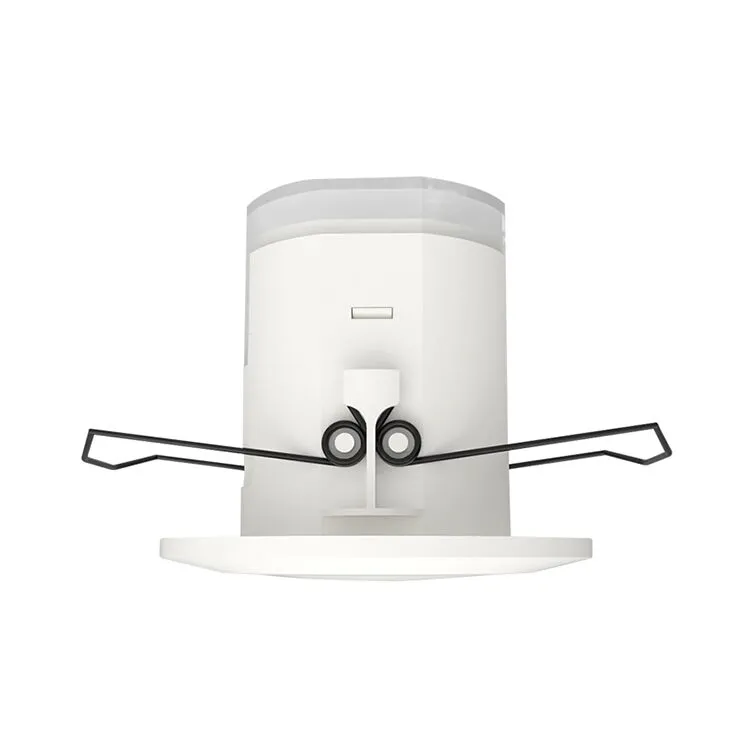

Model:PD-MV1018A
Hantar Pertanyaan
Ringkasan
Ini adalah sensor gelombang mikro digital Hi-Precision yang julat pengesanannya adalah 360 ° dan kekerapan kerja adalah 5.8GHz. Ia berdasarkan prinsip Doppler yang mengintegrasikan pemancar dan penerimaan. Ia mengamalkan MCU (unit kawalan mikro) yang sangat meningkatkan ketepatannya dan mengurangkan kadar kesalahannya. Ia halus dalam penampilan dan padat dalam struktur. Ia boleh disambungkan secara bebas ke beban atau mudah dipasang di dalam cahaya dengan lampu yang diperbuat daripada kaca atau plastik. Ia digunakan secara meluas di laluan, bilik kecil, lif, rumah tangga atau kawasan awam lain untuk perlindungan keselamatan atau penjimatan tenaga. Ia terpakai untuk beberapa paten teknikal dan merupakan pilihan yang sempurna untuk kehidupan pintar anda.
Ciri -ciri
1. Kekecewaan radiasi: Kuasa pemancarnya lebih rendah daripada 0.3MW, yang tidak membahayakan tubuh manusia.
2. Prestasi yang boleh dielakkan & stabil: Ia menggunakan penapisan RC dan penapisan digital dalam pemprosesan digital. Ia juga menggunakan teknologi pencetus sifar digital, iaitu, pada titik sifar ia akan disambungkan secara automatik atau diskoni secara automatik. Ia menggunakan relay kuasa tinggi Tyco untuk mengawal output, yang memastikan prestasi yang boleh dipercayai. Ia mengguna pakai cip pengurusan kuasa untuk menjamin prestasi stabilnya dalam 100-240VAC.
Spesifikasi
|
Sumber kuasa: 100-240VAC Kekerapan kuasa: 50/60Hz Beban Rated: 1600W Max.Tungsten (220-240VAC) 400W max.fluorescent & LED (220-240VAC) 1000W max.tungsten (100-130VAC) 250W max.fluorescent & LED (100-130VAC) Kuasa Transmisi: <0.2MW Suhu Kerja: -15 ° C ~+70 ° C. |
Tahap Perlindungan: IP20, Kelas II Tetapan Masa: 8sec hingga 12min (laras) Sudut pengesanan: 360 ° Julat Pengesanan: 2-10m (Radii.) (Boleh laras) Light-ostrol: 2-2000LUX (laras) Pemasangan duduk: di dalam rumah, pemasangan siling Sistem HF: 5.8GHz CW Electric Wave, ISM Band |

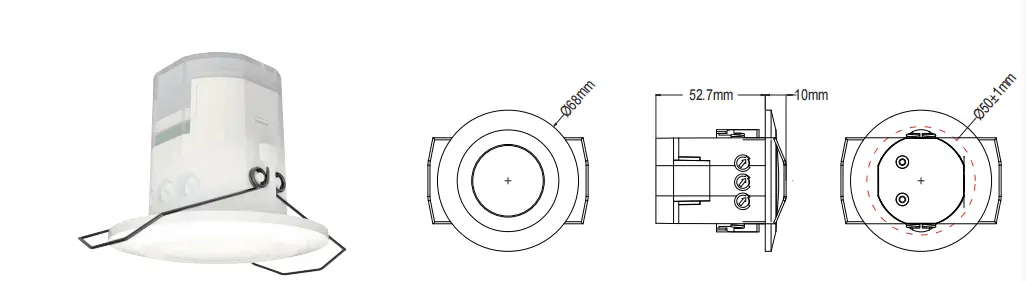

Maklumat sensor
Aplikasi
Ketuhar gelombang mikro boleh menembusi kaca, plastik dan kayu, oleh itu sensor gelombang mikro boleh dipasang di dalam naungan yang diperbuat daripada ketebalan kaca, plastik atau kayu tertentu. Sebagai contoh, aplikasi dalam cahaya, hanya jika membuat sambungan seperti di bawah yang ditunjukkan, anda boleh menukar lampu biasa ke dalam cahaya penginderaan auto.
Anda boleh memasang satu atau lebih di dalam siling atau lantai untuk mengawal keseluruhan laluan.
Peringatan mesra: Apabila memasang dua atau lebih gelombang mikro bersama -sama, anda dikehendaki menyimpan 4 meter dari satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada reaksi ralat.

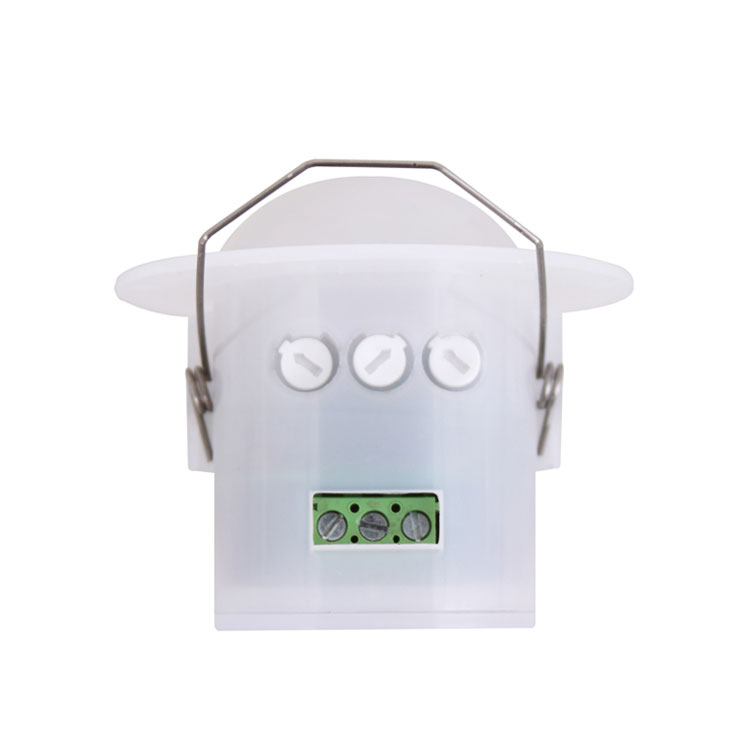

Menetapkan cara satu: potentiometer
| Tetapan Julat Pengesanan (Kepekaan) | |
|
Julat pengesanan adalah istilah yang digunakan untuk mengisytiharkan radii dari kastil yang kasar di atasnya apabila dipasang pada ketinggian 2.5 m. Untuk menghidupkan tombol sepenuhnya mengikut arah jam adalah julat mereka yang minimum, sepenuhnya mengikut arah jam adalah maksimum. |
|
Nota: Julat pengesanan di atas diperolehi dalam kes seseorang yang berada di antara 1.6m ~ 1.7m tinggi dengan angka tengah dan bergerak pada kelajuan 1.0 ~ 1.5m/saat. Jika kedudukan seseorang, angka dan perubahan kelajuan bergerak, julat pengesanan juga akan berubah.
NOTIS: Apabila menggunakan produk ini, sila sesuaikan kepekaan (julat pengesanan) ke nilai yang sesuai tetapi maksimum untuk mengelakkan tindak balas yang tidak normal yang disebabkan oleh pengesanan mudah gerakan yang salah oleh daun & tirai yang meniup, haiwan kecil atau gangguan grid kuasa & peralatan elektrik. Semua yang disebutkan di atas akan membawa kepada reaksi ralat. Apabila produk tidak berfungsi dengan normal, sila cuba menurunkan kepekaan dengan sewajarnya, dan kemudian mengujinya. Pergerakan manusia akan menyebabkan induksi sensor, jadi apabila anda di bawah ujian fungsi, sila tinggalkan kawasan induksi dan jangan membuat pergerakan untuk mencegah kerja berterusan sensor.
Peringatan mesra: Apabila memasang dua atau lebih gelombang mikro bersama -sama, anda dikehendaki menyimpan 4 meter dari satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada reaksi ralat.
|
|
| Tetapan masa | |
|
Ia boleh ditakrifkan dari 8 saat (bertukar sepenuhnya mengikut arah jam) hingga 12minutes (bertukar sepenuhnya mengikut arah jam). Mana-mana pergerakan yang dikesan sebelum masa ini akan memulakan semula pemasa. Ia disokong untuk memilih masa terpendek untuk menyesuaikan julat pengesanan dan untuk melakukan ujian berjalan. |
|
Nota: Apabila cahaya menjadi auto, ia akan mengambil masa 1 saat sebelum sensor bersedia untuk mengesan pergerakan lain, iaitu, hanya isyarat yang dikesan 1 saat kemudian dapat cahaya menjadi auto-on. Ia adalah untuk pelarasan masa kelewatan dari saat isyarat yang dikesan dan cahaya auto-on hingga cahaya auto-off. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda lebih baik menurunkan masa kelewatan demi penjimatan tenaga, kerana sensor gelombang mikro mempunyai fungsi penderiaan yang berterusan, iaitu, mana-mana pergerakan yang dikesan sebelum masa kelewatan akan memulakan semula pemasa dan cahaya akan tetap hanya jika ada manusia dalam julat pengesanan.
|
|
| Tetapan kawalan cahaya | |
|
Ia boleh ditakrifkan dalam julat 2 ~ 2000 lux. Untuk menghidupkan tombol sepenuhnya mengikut arah jam adalah kira-kira 2 lux, sepenuhnya mengikut arah jam adalah kira-kira 2000 lux. Apabila menyesuaikan zon pengesanan dan melakukan ujian berjalan di siang hari, anda harus menghidupkan tombol sepenuhnya mengikut arah jam. |
| NOTA: Tolong jangan sesuaikan tiga tombol berfungsi untuk berlebihan. Ini kerana tiga tombol berfungsi disambungkan ke komponen secara langsung, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda menyesuaikan tombol dari awal hingga akhir, giliran yang berlebihan akan merosakkan penyumbat, dan membawa kepada giliran 360 ° tanpa henti. Had penyelarasan adalah 270 °, sila perhatikan ini. | |
Pemasangan
Matikan kuasa.
Tetapkan tiub berulir ke dalam kord kuasa dan garis kawalan.
Sambungkan kuasa dan beban dengan sensor mengikut rajah talian sambungan.
Hidupkan tombol ke keadaan yang ideal
(Sila tentukan tetapan mengikut cara menetapkan di atas satu bahagian yang disebutkan.).
1 、 Dipasang pada objek goyang akan membawa kepada reaksi ralat.
2 、 Tirai berjabat yang ditiup oleh angin akan membawa kepada reaksi ralat. Sila pilih tempat yang sesuai untuk dipasang.
3 、 Dipasang di mana lalu lintas sibuk akan membawa kepada reaksi ralat.
4 、 Sparks yang dihasilkan oleh beberapa peralatan yang berdekatan akan membawa kepada reaksi ralat.
Kesalahan dan penyelesaiannya
| Kesalahan | Punca kegagalan | Penyelesaian |
| Beban gagal berfungsi. | Cahaya cahaya ditetapkan dengan tidak betul. | Laraskan tetapan beban. |
| Beban rosak. | Tukar beban. | |
| Kuasa dimatikan. | Hidupkan kuasa. | |
| Beban berfungsi sepanjang masa. | Terdapat isyarat berterusan di rantau pengesanan. | Semak tetapan kawasan pengesanan. |
| Beban berfungsi apabila tiada isyarat gerakan yang dikesan. | Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai. | Menyesuaikan semula tempat pemasangan. |
| Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dan lain -lain) | Semak tetapan kawasan pengesanan. | |
| Beban gagal berfungsi apabila terdapat isyarat gerakan yang dikesan. | Kelajuan gerakan terlalu cepat atau kawasan pengesanan yang ditetapkan terlalu kecil. | Semak tetapan kawasan pengesanan. |
● Sila sahkan dengan pemasangan prefessional.
● Untuk tujuan keselamatan, sila potong kuasa sebelum pemasangan dan operasi penyingkiran.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak melakukan apa -apa yang bertanggungjawab.
Kami komited untuk mempromosikan kualiti produk dan kebolehpercayaan, bagaimanapun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan kuota keselamatan yang diterima pakai untuk mengelakkan sebarang masalah.
Arahan ini, tanpa izin kita, tidak boleh disalin untuk sebarang tujuan lain.
