Penderia Gerakan Gelombang Mikro Reka Bentuk PCA Dwi

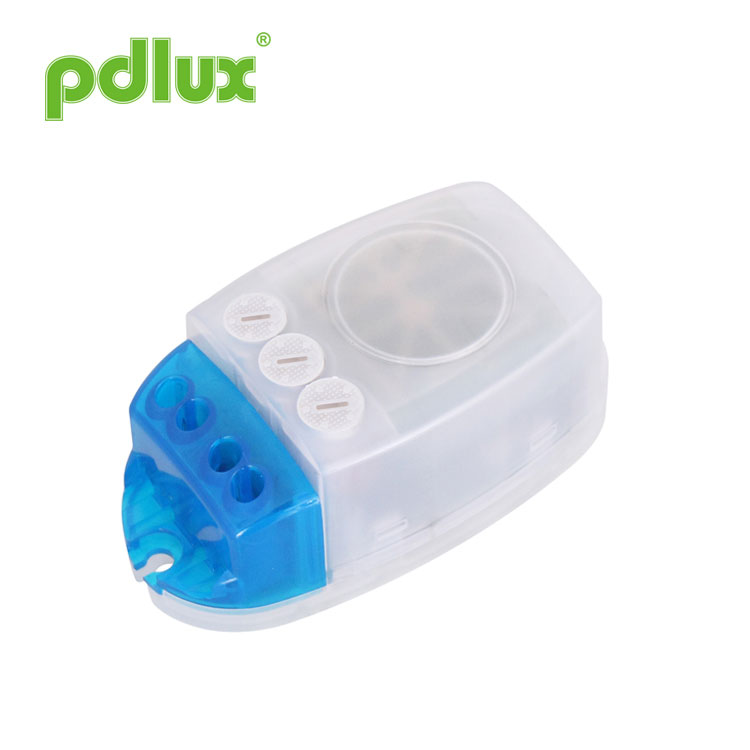

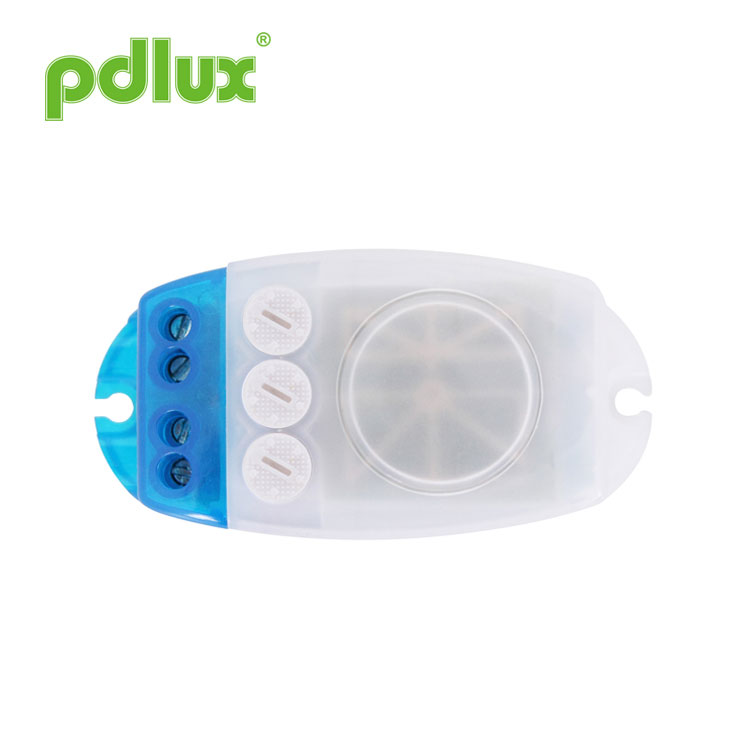

PD-MV1019-Z ialah Dual PCA Design Microwave Motion Sensor yang boleh mengesan julat 360° dan frekuensi kerjanya ialah 5.8G. kelebihan produk ini ialah keadaan kerja yang stabil (suhu kerja yang stabil: -15°C~+70°C), PD-MV1019-Z menggunakan penderia gelombang mikro (output frekuensi tinggi <0.2mW), supaya ia selamat dan berprestasi lebih baik daripada inframerah penderia.

Model:PD-MV1019-Z

Hantar Pertanyaan

Penderia Gerakan Gelombang Mikro Reka Bentuk PCA Dwi


Arahan Sensor Gelombang Mikro PD-MV1019-Z

PD-MV1019-Z Microwave Sensor Instruction

Penderia Gerakan Gelombang Mikro Reka Bentuk PCA Dwi

Ringkasan

Ia menggunakan MCU untuk mengira maklumat suis dengan tepat, dan mengawal geganti dengan tepat untuk dihidupkan pada titik sifar gelombang sinus, supaya setiap beban dihidupkan. Pada titik sifar gelombang sinus, masalah arus masuk yang disebabkan oleh mod kawalan konvensional apabila voltan tinggi gelombang sinus dihidupkan dielakkan, terutamanya geganti kerosakan arus besar yang dihasilkan oleh kapasitor berkapasiti besar di bawah impak voltan tinggi di bawah beban.Disebabkan kepelbagaian beban elektrik semasa, terutamanya LED lampu, lampu penjimatan tenaga, dan lampu pendarfluor semuanya mempunyai kapasitor dengan kapasitansi yang berbeza. Ini adalah a bencana untuk geganti. Kadangkala lampu LED 50W boleh menjana arus lonjakan 80 hingga 120A. Yang 10A biasa geganti hanya boleh menahan 3 kali arus masuk, dan berkemungkinan geganti akan putus dalam beberapa hari atau beberapa kali. Inilah sebabnya mengapa sensor konvensional di pasaran mempunyai jangka hayat yang singkat dan arus beban yang kecil. Untuk mengatasi masalah ini, produk ini menggunakan pengiraan ketepatan digital lanjutan untuk menghidupkan beban apabila gelombang sinus berada pada potensi sifar, sekali gus menyelesaikan masalah arus lonjakan beban, meningkatkan dengan ketara kapasiti beban dan memanjangkan hayat perkhidmatan produk. Kaedah kawalan terkini pengeluaran besar-besaran teknologi sensor boleh mengawal sebarang beban dengan mudah. Ia adalah produk sederhana dan mewah. Walaupun kosnya meningkat berbanding dengan versi konvensional, kebolehpercayaan dan hayat produk sangat meningkat. Produk ini sama dengan memilih ketenangan fikiran, dan memilih keselamatan.


Ciri-ciri

1. Kemudaratan bukan sinaran: kuasa pemancarnya lebih rendah daripada 0.2mW, yang tidak membahayakan tubuh manusia.
2. Prestasi yang boleh dipercayai & Stabil: ia menggunakan penapisan RC dan penapisan digital dalam pemprosesan digital. Ia juga menggunakan teknologi pencetus sifar digital, iaitu pada titik sifar ia akan disambungkan secara automatik atau diputuskan secara automatik. mengguna pakai cip pengurusan kuasa untuk menjamin prestasinya yang stabil dalam voltan terkadar.
3. Tetapan jauh: ia direka dengan fungsi jauh, iaitu, anda boleh pratetap fungsinya dengan potensiometer atau alat kawalan jauh untuk keperluan praktikal anda.


Spesifikasi

Sumber kuasa 100-240VAC
Kekerapan kuasa 50/60Hz
Menghantar kuasa <0.2mW
Semua beban 1600W Maks. (220-240VAC)
1000W Maks. (100-130VAC)
Suhu kerja -15°C~+70°C
Duduk pemasangan di dalam rumah, pemasangan siling
sistem HF Gelombang elektrik CW 5.8GHz, jalur ISM
Sudut pengesanan 360°(Pemasangan siling),180°(Pemasangan dinding)
Julat pengesanan(22℃) 2-8m(radii.) (boleh laras)
Jarak pengesanan pergerakan menegak >16m
Kawalan cahaya 10-1000LUX, (boleh laras)
Penetapan masa 10sec-12min, (boleh laras)
Tahap perlindungan IP20, Kelas II


Maklumat Sensor

Sensor Information

Aplikasi

Ketuhar gelombang mikro boleh menembusi kaca, plastik dan kayu, dengan itu pengesan gelombang mikro boleh dipasang di dalam naungan diperbuat daripada kaca, plastik atau kayu dengan ketebalan tertentu. Sebagai contoh, aplikasi dalam pencahayaan, hanya jika membuat sambungan seperti yang ditunjukkan di bawah bolehkah anda menukar lampu biasa kepada lampu penderiaan automatik.
Muatkan sama seperti mod sambungan sensor bekalan kuasa.
Beban dan penderia mod sambungan bekalan kuasa yang berbeza.
Applications
Applications
The above application inside the lightings is one of multiple practical utilizations. You can also install one or more inside the ceiling or floor to control the whole passageway.
Peringatan mesra: apabila memasang dua atau lebih gelombang mikro bersama-sama, anda dikehendaki menyimpan 4 meter satu daripadanya satu lagi, jika tidak gangguan di kalangan mereka akan membawa kepada tindak balas ralat.


Menetapkan cara satu: potensiometer

Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

Setting manner one:potentiometer

(1) Tetapan julat pengesanan (sensitiviti)

 Light-control setting


Julat pengesanan ialah istilah yang digunakan untuk menggambarkan jejari kira-kira bulatan tuangan pada tanah apabila dipasang pada ketinggian 2.5 m. Untuk memutar tombol sepenuhnya lawan jam ialah julat minimum, mengikut arah jam sepenuhnya ialah maksimum.

Nota: julat pengesanan di atas diperoleh dalam kes seseorang yang berada di antara 1.6m~1.7m tinggi dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/s. jika perawakan, susuk tubuh dan perubahan kelajuan bergerak, julat pengesanan juga akan berubah.

Notis: apabila menggunakan produk ini, sila laraskan sensitiviti (julat pengesanan) kepada a nilai yang sesuai tetapi maksimum untuk mengelakkan tindak balas yang tidak normal yang disebabkan oleh mudah pengesanan gerakan yang salah oleh hembusan daun & langsir, haiwan kecil atau gangguan grid kuasa & peralatan elektrik. Semua yang dinyatakan di atas akan membawa kepada tindak balas ralat. Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian mengujinya. Pergerakan manusia akan menyebabkan induksi sensor, jadi apabila anda di bawah ujian fungsi, sila tinggalkan kawasan induksi dan jangan bergerak ke menghalang kerja berterusan sensor.

Peringatan mesra: apabila memasang dua atau lebih gelombang mikro bersama-sama, anda dikehendaki untuk simpan 4 meter antara satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada kesilapan tindak balas.

Nota: sila jangan laraskan tiga tombol berfungsi dengan berlebihan. Itu kerana ketiga-tiganya tombol berfungsi disambungkan kepada komponen secara langsung, terdapat penyumbat kecil di setiap satu daripada tiga komponen, apabila anda melaraskan tombol dari mula hingga akhir, pusingan yang berlebihan akan berlaku rosakkan penyumbat,dan membawa kepada pusingan 360° tanpa henti. Had julat pelarasan ialah 270°, sila beri perhatian kepada perkara ini.


(2) Penetapan masa

 Time setting

Masa tunda boleh ditetapkan antara 10 saat hingga 12 minit. Sebarang pergerakan dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih yang paling pendek masa untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan.

NOTA: Apabila lampu dimatikan secara automatik, ia akan mengambil masa 4 saat sebelum penderia bersedia untuk mengesan pergerakan lain, iaitu, hanya isyarat yang dikesan 4 saat kemudian boleh lampu dihidupkan secara automatik.
Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan cahaya auto-on sehingga lampu auto-off. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda akan lebih baik mengurangkan masa tunda demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam pengesanan julat.

(3) Tetapan kawalan cahaya

Light-control setting

Ia boleh ditakrifkan dalam julat 10~1000 LUX. Untuk memusingkan tombol sepenuhnya lawan jam ialah kira-kira 10 lux, mengikut arah jam sepenuhnya adalah kira-kira 1000 lux. Apabila melaraskan zon pengesanan dan menjalankan ujian berjalan pada waktu siang, anda harus memusingkan tombol sepenuhnya mengikut arah jam.


Alat kawalan jauh 14-kunci FS14B



SET: kunci tetapan pengendalian alat kawalan jauh, kunci tetapan berfungsi. Untuk menekan kekunci SET ini, dan kemudian ia sah untuk memulakan fungsi kawalan jauh. Jika tidak alat kawalan jauh tidak sah. Nota: Anda harus menyelesaikan tetapan alat kawalan jauh dalam masa 1 minit; lebih daripada 1 minit ia akan dikunci secara automatik, dan sensor gelombang mikro tidak memberikan tindak balas kepada alat kawalan jauh. Jika anda tidak menyelesaikan tetapan alat kawalan jauh dalam masa 1 minit, anda perlu menekan semula kunci SET ini. Apabila sensor gelombang mikro memberi tindak balas kepada alat kawalan jauh, setiap satu apabila anda menekan Kekunci, penunjuk pada produk akan berkelip tiga kali dengan cepat. Jika ada tiada denyar, ini bermakna penderia gelombang mikro tidak menerima isyarat daripada alat kawalan jauh pengawal.
14-key remote controller FS14B

Mod AUTO: Tekan kekunci ini, produk memasuki mod sens automatik, produk berfungsi mengikut data tetapan. Apabila anda memerlukan mod AUTO ini, anda harus menetapkan data. Tetapan kepekaan: 2m-4m-6m-8m(jejari) Tetapan kelewatan masa: 10S, 3MIN, 6MIN, 12MIN. Tetapan Lux: 10LUX, 50LUX, 150LUX, 2000LUX. Pilih setiap tetapan mengikut permintaan anda. Nota : untuk menekan kekunci SET sebelum anda menggunakan mod AUTO ini. SET adalah kunci untuk memulakan alat kawalan jauh fungsi.

Warning
Situasi berikut akan membawa kepada tindak balas ralat.



1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.


Kesalahan dan penyelesaiannya

Kesalahan Punca kegagalan Penyelesaian
Beban gagal berfungsi. Pencahayaan cahaya ditetapkan dengan tidak betul. Laraskan tetapan beban.
Beban rosak. Tukar beban.
Kuasa dimatikan. Hidupkan kuasa.
Beban berfungsi sepanjang masa. Terdapat isyarat berterusan di kawasan pengesanan. Semak tetapan kawasan pengesanan.
Beban berfungsi apabila tiada isyarat gerakan dikesan. Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai. Laraskan semula tempat pemasangan.
Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dll.) Semak tetapan kawasan pengesanan.
Beban gagal berfungsi apabila terdapat isyarat gerakan dikesan. Kelajuan gerakan terlalu cepat atau kawasan pengesanan yang ditentukan terlalu kecil. Semak tetapan kawasan pengesanan.


warning


● Sila sahkan dengan pemasangan profesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak bertanggungjawab.

Manual ini ialah kandungan pengaturcaraan produk, kami tidak akan memberitahu anda secara berasingan. Dilarang sama sekali untuk menyalin kandungan manual arahan untuk sebarang tujuan lain tanpa kebenaran syarikat.
