Arahan Pengesan Inframerah Pasif PD-AL9

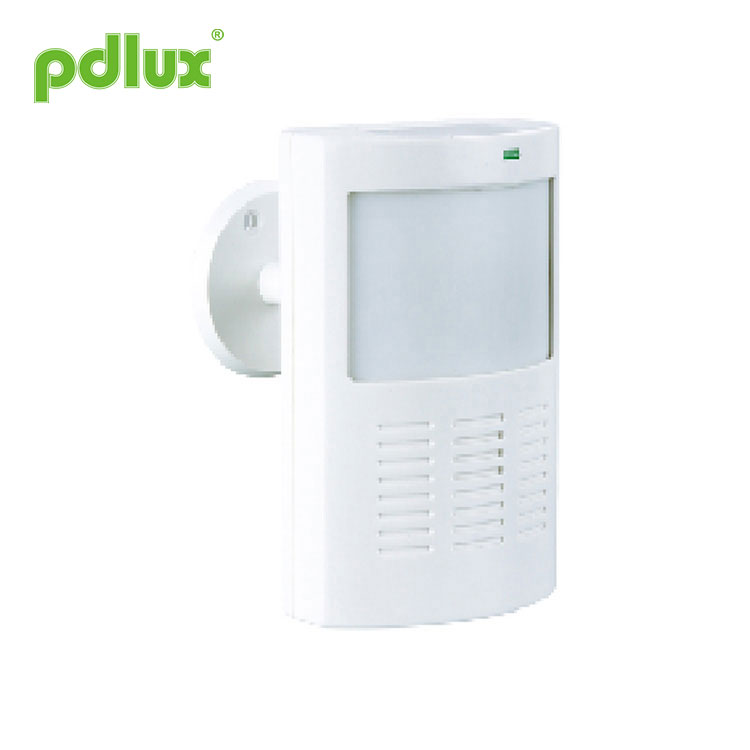

PD-AL9 ialah jenis baharu penderia inframerah manusia, ia menggunakan pengesan sensitiviti tinggi dan teknologi SMD.
Ia mengumpulkan rasa dan pelepasan; apabila seseorang memasuki julat derianya, ia merasakan dan pada masa yang sama ia mengeluarkan isyarat kepada penerima yang sesuai (mana-mana penerima syarikat kami).

CIRI-CIRI

Dikuasakan bateri dan tiada pendawaian diperlukan;
Reka bentuk tamper, apabila penutup hadapan ditanggalkan, unit akan mengeluarkan isyarat sekaligus;
Petunjuk LED: penunjuk deria dan pelepasan.

SPESIFIKASI

Bekalan kuasa: DC9V

Arus statik: 25 μA

Julat pengesanan: 11m
Sudut pengesanan: 100º

Jarak pancaran: ≥30m

Kekerapan: 433MHz    315MHz

TETAPAN JUMPER DAN POTENSIOMETER (seperti rajah berikut)

UJIAN

Betulkan bateri 9v, selepas 60-an sensor memasuki keadaan berfungsi:

a. Tetapkan JP1 pada kedudukan “1” kanan, JP2 pada kedudukan “LED/HIDUP” (keadaan pancaran berfungsi selepas deria satu kali), laraskan potensiometer lawan arah jam ke kedudukan minimum: Bergerak sepanjang tangen kanta dalam medan deria, deria sensor (LED deria berfungsi), dan kemudian ia mengeluarkan isyarat kepada penerima yang sesuai (LED pelepasan berfungsi), masa pemancaran hendaklah 3~4s, jika deria berterusan, hanya 10s kemudian selepas ia memancarkan untuk kali sebelumnya, ia memancarkan sekali lagi.

b. Tetapkan JP1 pada kedudukan “AUTO” kanan, JP2 pada kedudukan “LED/HIDUP” (keadaan pancaran berfungsi selepas deria 2 kali), laraskan potensiometer lawan arah jam ke kedudukan minimum : Bergerak sepanjang tangen kanta dalam medan deria, deria sensor (LED deria berfungsi), LED pelepasan tidak akan berfungsi, sensor tidak akan mengeluarkan isyarat; rasa sekali lagi, deria sensor (LED deria berfungsi), kemudian ia mengeluarkan isyarat (LED pelepasan berfungsi), masa pemancaran hendaklah 3~4s.

c. Ujian kelewatan: tetapkan JP1 pada kedudukan "1" kanan, JP2 pada kedudukan "LED/OF", laraskan potensiometer mengikut arah jam ke kedudukan maksimum, deria sensor (deria LED berfungsi), dalam kes tidak masuk akal dan selepas kira-kira 2.5min, mengeluarkan isyarat (LED pelepasan berfungsi), masa pemancaran ialah 3~4sec.

d. Ujian tamper: buka penutup hadapan, ia akan mengeluarkan isyarat dan LED pemancar dihidupkan.

PERHATIAN

Anda harus memilih kedudukan pemasangan di mana objek bergerak boleh bergerak secara meluas dengan sensor (seperti gambar rajah kanan);
Unit perlu diperiksa dengan ujian berjalan secara berkala untuk memastikan operasi yang betul;
Jika unit tidak berfungsi dengan betul, segera gantikan bateri dan uji semula unit ;
Elakkan memasang unit pada tapak logam;
Tiada blok dibenarkan di antara unit dan kawasan pengesanan yang dikehendaki;
Unit dan kawasan pengesanannya tidak boleh terdedah kepada cahaya matahari langsung, pemanas, kipas elektrik, dsb.
