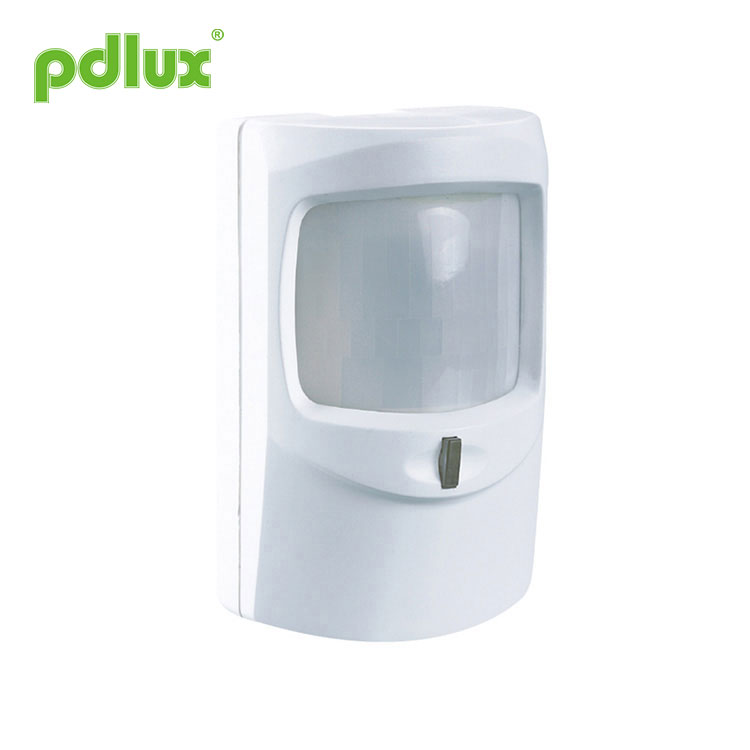

Penggera Pengesan Inframerah Pasif

Arahan Penggera Sensor PD-AL6

Ringkasan Produk ini ialah jenis suis penderia baharu; ia menggunakan pengesan tenaga inframerah, teknologi IC dan SMD. Apabila seseorang memasuki julat pengesanan produk, penderia inframerah berfungsi dan isyarat output ke unit kawalan yang dipadankan, unit kawalan akan menggera.

Imuniti gangguan yang tinggi;
· Suis tamper;
·Cegah reka bentuk penggera palsu: anda boleh memilih penderiaan sekali atau dua kali untuk mengeluarkan dengan tetapan pelompat.
·Pemasangan fleksibel dan mudah;

Spesifikasi

Sumber kuasa: 8~16V/DC
Masa memanaskan badan: 60 saat
Sudut pengesanan: 140°
Ketinggian pemasangan: 1.5~3.5m
Julat pengesanan: 12m(maks)
Suhu kerja:-10 ℃ ~ + 40 ℃
Kelembapan semasa:<93%RH

Maklumat penderia

Melekap

Tanggalkan skru hujung dan buka penutup hadapan;
Longgarkan skru pemasangan PCB;
Keluarkan PCB ke permukaan akhir, dan keluarkan PCB;
Lubang garis silang pada penutup belakang;
Jalankan wayar di sepanjang slot wayar yang terletak di bahagian belakang penutup belakang dan masukkannya melalui lubang yang disediakan.
Betulkan penutup belakang pada kedudukan yang dipilih;
Sambungkan wayar kuasa dan isyarat ke blok terminal mengikut rajah berikut, gantikan PCB ke dalam penutup belakang.; Tetapkan pelarasan menegak dan ketatkan skru PCB;
Tutup penutup hadapan dan ketatkan skru.

Kawat sambungan

Terminal 1 menyambung kepada voltan negatif "-" Terminal 2 bersambung ke voltan positif “+” Terminal 3&4 — wayar isyarat tamper Sambungkan dengan unit kawalan，apabila menutup penutup hadapan, wayar isyarat disambungkan terus, apabila penutup hadapan dibuka, sambungan diputuskan dan memberi satu isyarat kepada unit kawalan. Terminal 5&6 — RELAY Terminal keluaran sensor.

Tetapan pelompat

Ujian tamper

1．Tanpa mengetatkan skru tutup pengesan;
2．Tetapkan unit kawalan kepada mod “Bersenjata”;
3．Keluarkan penutup hadapan, suis pengubah akan mengaktifkan unit kawalan untuk penggera;
4．Tutup penutup hadapan, unit kawalan berhenti membimbangkan

Ujian berjalan kaki

1. Hidupkan kuasa, LED berwarna merah dan berkelip sekali setiap 0.5 saat, selepas 60 saat unit memasuki keadaan stabil;
2. Tetapkan pelompat pada kedudukan "sense once to output", berjalan Dalam medan pengesan, apabila unit mengesan isyarat sekali, isyarat dikeluarkan dan lampu LED berwarna jingga;
3. Tetapkan pelompat pada kedudukan "sense twice to output", berjalan Dalam medan pengesan, apabila unit mengesan isyarat sekali, lampu LED hijau, dan kemudian dalam masa 15 saat apabila ia mengesan isyarat kedua, isyarat dikeluarkan dan lampu LED oren.

Catatan

Elakkan daripada mendedahkan pengesan kepada aliran udara yang kuat, sumber suhu yang tidak bertali dan cahaya matahari langsung.

● Sila sahkan dengan pemasangan prefesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
