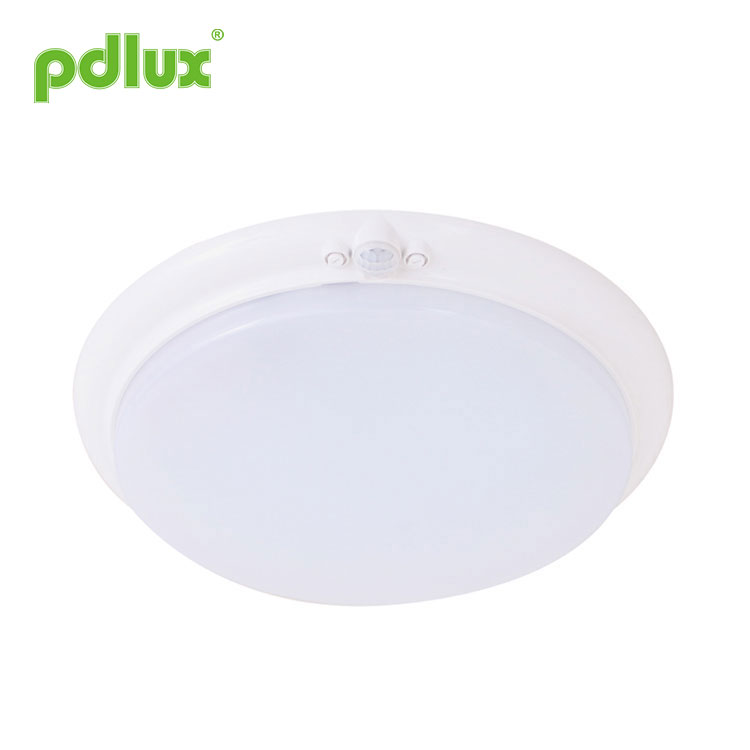

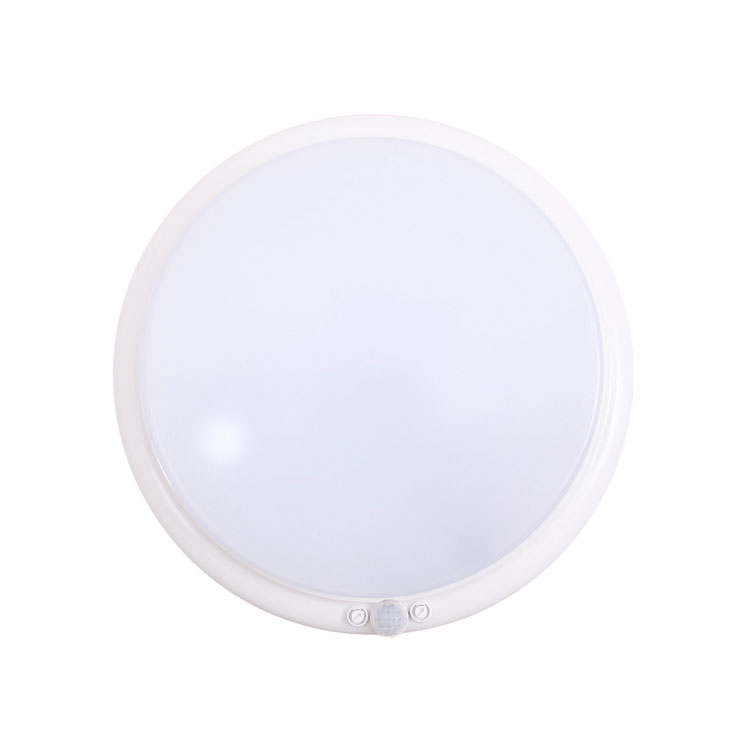

Lampu Siling Sensor Inframerah LED

Ringkasan

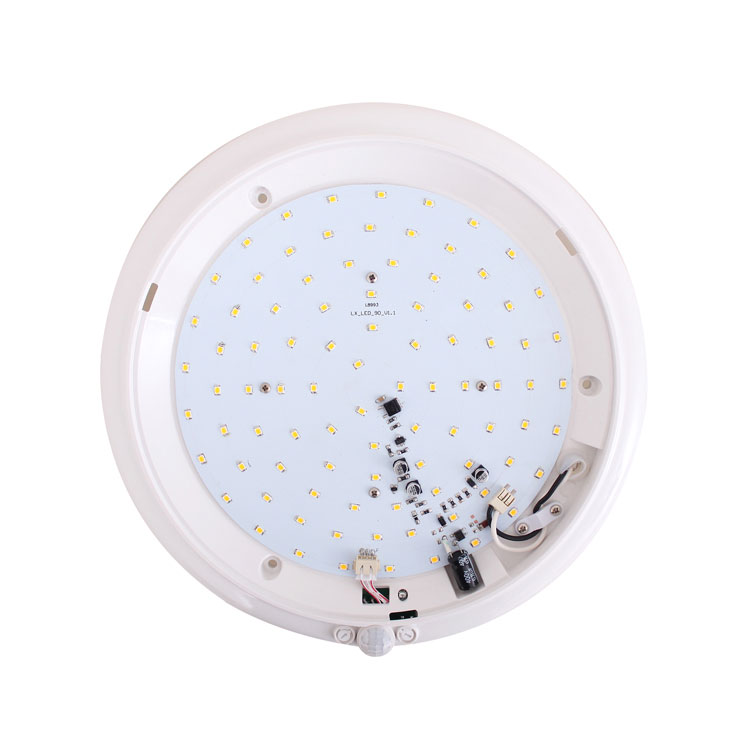

Sebagai illuminan modent, LED telah menjadi trend pembangunan dalam industri pencahayaan disebabkan oleh ciri kecekapan tinggi, jangka hayat yang panjang dan penggunaan tenaga yang agak rendah. Cara menggunakannya secara munasabah dan kecekapan ialah isu utama dalam industri pencahayaan. PD-PIR2600 ialah penderia inframerah menukar lampu LED terkawal, penderia inframerah dibina ke dalam cahaya, ia mempunyai 86pcs LED kecerahan tinggi di dalamnya, dengan jumlah kuasa 12 watt. Reka letak LED yang munasabah menjadikan aliran haba yang homogen dan mencapai kecekapan bercahaya yang paling optimum. Pencahayaan adalah lebih tinggi daripada lampu pijar 60W apabila ia berfungsi dan jangka hayat adalah lebih lama daripada lampu halogen biasa. Apabila seseorang memasuki pengesanan difailkan dan pencetus sensor berfungsi, lampu menyala; apabila seseorang meninggalkan pengesanan difailkan dan masa penetapan tiba, lampu akan dimatikan. Ia boleh mengesan pencahayaan cahaya ambien secara automatik dan menetapkan serta melaraskan nilai mengikut keperluan fakta. Seperti, lampu akan menyala dan berfungsi apabila pencahayaan cahaya ambien berada di bawah nilai tetapan. apabila melebihi nilai tetapan, lampu akan berhenti berfungsi. Lampu akan menyala sehingga kelewatan masa tiba apabila sensor dicetuskan. Sebaik sahaja isyarat malar dikesan, masa akan ditindih dan lampu akan dihidupkan secara berterusan. Ia boleh dipasang di dalam, koridor dan bangunan awam. Ia merupakan pengganti yang sangat ideal sebagai penerang penjimatan tenaga.

Maklumat penderia

Fungsi

Medan pengesanan: medan pengesanan terdiri daripada medan perkhidmatan atas dan bawah, kiri dan kanan, ia boleh dipilih mengikut keinginan pengguna. Tetapi orientasi bergerak mempunyai hubungan yang hebat dengan sensitiviti.

Boleh mengenal pasti siang dan malam: kawalan cahaya boleh dilaraskan secara bebas apabila ia berfungsi. Ia boleh berfungsi pada waktu siang dan pada waktu malam apabila ia dilaraskan pada kedudukan "matahari" (maks); tetapi ia hanya boleh berfungsi dalam kawalan cahaya kurang daripada 10lux apabila ia dilaraskan pada kedudukan "bulan" (min). Bagi corak pelarasan, sila rujuk corak ujian.

Kelewatan masa boleh ditambah secara berterusan: apabila ia menerima isyarat aruhan kedua selepas yang pertama ia akan mengira masa sekali lagi pada asas kelewatan kali pertama yang lain.(Tetapkan masa)

Potentiometer kawalan cahaya (LUX): tombol mengikut arah jam untuk meningkatkan nilainya; lawan arah jam tombol untuk mengurangkan nilainya.

Potensiometer masa (TIME): tombol mengikut arah jam untuk meningkatkan nilainya, masa tunda maksimum ialah (5±1) minit; lawan arah jam tombol untuk mengurangkan nilainya, masa tunda minimum ialah (12±3) saat.

Menetapkan cara satu: potensiometer
Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

(1) Penetapan masa

Ia boleh ditakrifkan daripada 9 saat (pusing sepenuhnya lawan jam) hingga 6 minit (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan dinyalakan secara automatik sehingga lampu automatik mati. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda lebih baik mengurangkan masa kelewatan demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

(2) Tetapan kawalan cahaya

Ia boleh ditakrifkan dalam julat 10~2000 LUX. Untuk memusing tombol sepenuhnya lawan jam ialah kira-kira 10 lux, mengikut arah jam sepenuhnya ialah kira-kira 2000 lux. Apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang, anda harus memusingkan tombol sepenuhnya mengikut arah jam.

Prosedur pemasangan

Langkah 1 Matikan kuasa.

Langkah2 Sebelum memasang lampu, gunakan alatan untuk membuka tiga bayonet secara bergilir-gilir dan keluarkan tudung lampu.(seperti Rajah.2)
Langkah 3 Tandakan kedudukan lubang dengan pensel selepas menentukan di mana anda ingin memasang produk.

Nota: Jika ia adalah dinding kayu, tidak perlu menggunakan skru pengembangan plastik, cuma pasangkan skru dengan pemutar skru.
Langkah 4 Tebuk lubang pada dinding yang terdapat tanda pensel dengan gerudi elektrik dan dapatkan pengembangan plastik di dalam lubang.
Langkah5 Sambungkan kabel ke lampu melalui bukaan kemasukan kabel. saiz wayar : 0.2-0.75mm²(seperti Rajah.3)
Langkah6 Gunakan skru untuk membetulkan tapak lampu pada tempat yang telah dipilih. (seperti Rajah.4)
Langkah 7 Pasang penutup pada tapak lampu yang telah dipasang pada dinding dan laraskan tombol. (seperti Rajah.5)
Step8 Produk boleh digunakan apabila kuasa dihidupkan.

Nota: jika lampu perlu ditanggalkan atau diganti, sila gunakan alat Operasi B07 dan tanggalkan wayar kuasa.(seperti Rajah.6)

Nota
Juruelektrik atau manusia berpengalaman boleh memasangnya.
Objek pergolakan tidak boleh dianggap sebagai muka asas pemasangan.
Di hadapan tetingkap pengesanan hendaklah tiada objek yang menghalang atau mengganggu pengesanan.
Elakkan memasangnya berhampiran zon perubahan suhu udara contohnya: penyaman udara, pemanasan pusat, dsb.
Tolong jangan buka sarung untuk keselamatan anda jika anda menemui halangan selepas pemasangan.

Teguran

1. Pastikan sensor menghadap ke kawasan di mana manusia biasanya bergerak.
2. Pastikan sensor menghadap kedudukan cahaya ambien untuk mendapatkan tetapan pencahayaan yang lebih tepat.
3. Jika mengesan isyarat semula dalam kelewatan masa, kelewatan masa akan berakhir dibohongi.
4. Tombol LUX: kecerahan keadaan kerja. Apabila tombol bertukar, ia bermakna ia boleh mengesan sepanjang hari, apabila tombol bertukar, ia hanya akan berfungsi di bawah pencahayaan <10 LUX.
5. Tombol MASA：Ia adalah tempoh lampu menyala perlahan-lahan tanpa sebarang isyarat secara beransur-ansur, sehingga tidak berfungsi.

● Sila sahkan dengan pemasangan profesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, terdapat sebarang perubahan dan pengubahsuaian pada pengilang tanpa notis!
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
