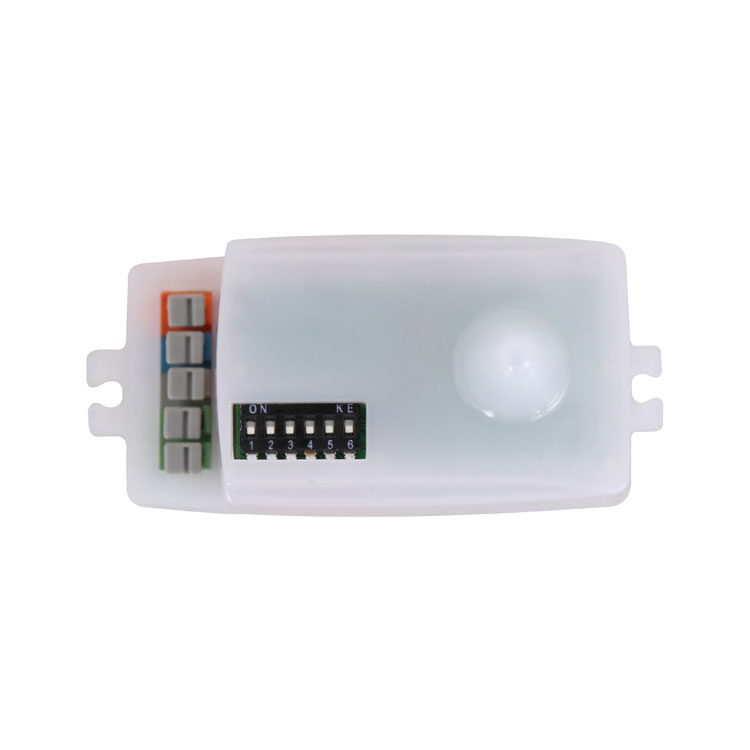

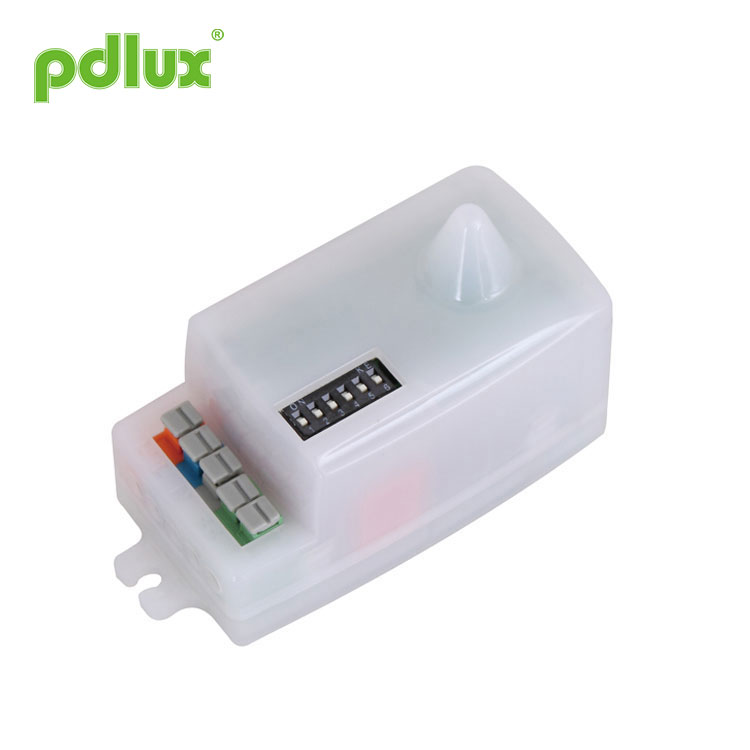

Penderia Pergerakan Radar Doppler Gelombang Mikro

Penderia Pergerakan Radar Doppler Gelombang Mikro digunakan secara meluas di laluan, bilik air, lif, isi rumah atau kawasan awam lain untuk perlindungan keselamatan atau penjimatan tenaga. Ia terpakai untuk beberapa paten teknikal dan merupakan pilihan yang sempurna untuk kehidupan pintar anda.

Model:PD-MV1016A

Hantar Pertanyaan

Penderia Pergerakan Radar Doppler Gelombang Mikro

Ringkasan
Ini ialah penderia gelombang mikro digital berketepatan tinggi yang julat pengesanannya ialah 360° dan frekuensi kerja ialah 5.8GHz. Ia berdasarkan prinsip Doppler yang mengintegrasikan pemancar dan penerimaan. Ia menggunakan MCU (Unit Kawalan Mikro) yang sangat meningkatkan ketepatannya dan mengurangkan kadar kerosakannya. Ia halus dalam penampilan dan padat dalam struktur. Ia boleh disambungkan secara bebas kepada beban atau dipasang dengan mudah di dalam lampu dengan tudung lampu yang diperbuat daripada kaca atau plastik. Ia digunakan secara meluas di laluan, bilik air, lif, isi rumah atau kawasan awam lain untuk perlindungan keselamatan atau penjimatan tenaga. Ia terpakai untuk beberapa paten teknikal dan merupakan pilihan yang sempurna untuk kehidupan pintar anda.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1(2009-03)

ciri-ciri
1. Kemudaratan bukan sinaran: kuasa pemancarnya lebih rendah daripada 0.3mW, yang tidak membahayakan tubuh manusia.
2. Prestasi yang boleh dipercayai & Stabil: ia menggunakan penapisan RC dan penapisan digital dalam pemprosesan digital. Ia juga menggunakan teknologi pencetus sifar digital, iaitu pada titik sifar ia akan disambungkan secara automatik atau diputuskan secara automatik. Ia menggunakan geganti kuasa tinggi Tyco untuk mengawal output, yang memastikan prestasinya yang boleh dipercayai. Ia menggunakan cip pengurusan kuasa untuk menjamin prestasinya yang stabil dalam 100-240V/AC.
3. Tetapan jauh: ia direka dengan fungsi jauh, iaitu, anda boleh pratetap fungsinya dengan suis DIP atau alat kawalan jauh kepada keperluan praktikal anda.
4. Perlahan hidup dan mati: ia ditambah dengan pengganding optik terkawal PWM yang berfungsi dengan kuasa terkawal khusus untuk mencapai hidup dan mati secara perlahan, iaitu, apabila isyarat dikesan, cahaya yang dikawal akan dihidupkan secara perlahan dan akan dimatikan secara perlahan jika ada. tiada isyarat dikesan semasa masa tunda pratetap. Ia melindungi manusia daripada ketidakcergasan yang disebabkan oleh cahaya atau kegelapan yang tiba-tiba.

Spesifikasi

Sumber kuasa: 100-240V/AC
Kekerapan kuasa: 50/60Hz
Kuasa penghantaran: <0.3mW
Muatan berkadar:
2400W/10A,Maks,tungsten(kosφ=1)(220-240V/AC)
1500W/8A,Maks,pendarfluor(kosφ=0.5)(220-240V/AC)
1200W/10A,Maks,tungsten(kosφ=1)(100-130V/AC)
800W/8A,Maks,pendarfluor(kosφ=0.5)(100-130V/AC)
Suhu kerja: -15°C~+70°C

Tahap perlindungan: IP20, Kelas II
Duduk pemasangan: di dalam rumah, pemasangan siling
Sistem HF: 5.8GHz CW gelombang elektrik, jalur ISM
Sudut pengesanan: 360°
Julat pengesanan: 1m-3m-6m-11m (jejari) (boleh laras)
Tetapan masa: 8sec-1min-5min-12min, (boleh laras)
Kawalan cahaya:
10LUX-50LUX-200LUX-1000LUX, (boleh laras)
Penggunaan kuasa: lebih kurang 0.5W

Maklumat penderia

Aplikasi
Ketuhar gelombang mikro boleh menembusi kaca, plastik dan kayu, oleh itu pengesan gelombang mikro boleh dipasang di dalam teduhan yang diperbuat daripada kaca, plastik atau kayu dengan ketebalan tertentu. Sebagai contoh, aplikasi dalam pencahayaan, hanya jika membuat sambungan seperti di bawah yang ditunjukkan, anda boleh menukar pencahayaan biasa kepada pencahayaan penderiaan automatik.
< Sambungkan N, L dengan kuasa; Sambungkan N, L’ dengan beban. >

Aplikasi di atas di dalam pencahayaan adalah salah satu daripada pelbagai kegunaan praktikal. Anda juga boleh memasang satu atau lebih di dalam siling atau lantai untuk mengawal keseluruhan laluan.
Peringatan mesra: apabila memasang dua atau lebih gelombang mikro bersama-sama, anda dikehendaki menyimpan 4 meter antara satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada tindak balas ralat.

Menetapkan cara satu: suis DIP
Seperti yang ditunjukkan di bawah, oleh S1,S2 untuk menetapkan nilai kawalan cahaya, S3,S4 masa tunda, S5,S6 julat pengesanan. Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

(1) Tetapan kawalan cahaya

Ia boleh ditakrifkan dalam julat 10~1000 LUX. Untuk menetapkan suis kepada HIDUP ialah “1”, kepada MATI ialah “2”. Baca di sebelah kanan ditunjukkan jadual sepadan kedudukan suis kepada nilai kawalan cahaya.

(2) Penetapan masa
Ia boleh ditakrifkan dari 8 saat hingga 12 minit. Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan. Untuk menetapkan suis kepada HIDUP ialah “1”, kepada MATI ialah “2”. Baca di sebelah kanan ditunjukkan jadual sepadan kedudukan suis kepada masa tunda.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan auto-hidup cahaya sehingga auto-mati cahaya. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi lebih baik anda mengurangkan masa kelewatan demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

(3) Tetapan julat pengesanan (sensitiviti)
Julat pengesanan ialah istilah yang digunakan untuk menggambarkan jejari kira-kira bulatan tuangan di atas tanah apabila dipasang pada ketinggian 2.5 m. Untuk menetapkan suis kepada HIDUP ialah “1”, kepada MATI ialah “2”. Baca di sebelah kanan ditunjukkan jadual yang sepadan bagi kedudukan suis kepada julat pengesanan.

Notis:apabila menggunakan produk ini, sila laraskan sensitiviti (julat pengesanan) kepada nilai yang sesuai tetapi maksimum untuk mengelakkan tindak balas abnormal yang disebabkan oleh pengesanan mudah pergerakan yang salah oleh hembusan daun & langsir, haiwan kecil atau gangguan grid kuasa & peralatan elektrik. Semua yang disebutkan di atas akan membawa kepada tindak balas ralat. Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya. Pergerakan manusia akan menyebabkan induksi sensor, jadi apabila anda berada di bawah ujian fungsi, sila tinggalkan kawasan induksi dan jangan buat pergerakan untuk menghalang sensor berfungsi secara berterusan.

Peringatan mesra:apabila memasang dua atau lebih ketuhar gelombang mikro bersama-sama, anda dikehendaki menyimpan 4 meter antara satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada tindak balas ralat.

Menetapkan cara dua: Kawalan jauh
HIDUP: tekan HIDUP, beban yang disambungkan akan terus berfungsi selama 6 jam dan kemudian secara automatik bertukar kepada mod AUTO.
OFF: tekan OFF, beban yang disambungkan akan dimatikan selama 6 jam dan kemudian secara automatik beralih ke mod AUTO.
AUTO: tekan AUTO, sensor memasuki mod pengesan automatik, iaitu, apabila isyarat dikesan dan keamatan cahaya ambien lebih rendah daripada nilai pratetap, beban berfungsi.

Peringatan mesra:terdapat dua adab untuk menentukan fungsinya dan definisi terakhir akan berkesan dan masih sah walaupun sensor dimulakan semula.

1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.

Kesalahan dan penyelesaiannya

Kesalahan	Punca kegagalan	Penyelesaian
Beban gagal berfungsi.	Pencahayaan cahaya ditetapkan dengan tidak betul.	Laraskan tetapan beban.
	Bebannya rosak.	Tukar beban.
	Kuasa dimatikan.	Hidupkan kuasa.
Beban berfungsi sepanjang masa.	Terdapat isyarat berterusan di kawasan pengesanan.	Semak tetapan kawasan pengesanan.
Beban berfungsi apabila tiada isyarat gerakan dikesan.	Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai.	Laraskan semula tempat pemasangan.
Beban berfungsi apabila tiada isyarat gerakan dikesan.	Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dll.)	Semak tetapan kawasan pengesanan.
Beban gagal berfungsi apabila terdapat isyarat gerakan dikesan.	Kelajuan gerakan terlalu cepat atau kawasan pengesanan yang ditentukan terlalu kecil.	Semak tetapan kawasan pengesanan.

● Sila sahkan dengan pemasangan profesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak memikul sebarang tanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah. Apabila mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
