Cahaya Luaran Penderia Gelombang Mikro

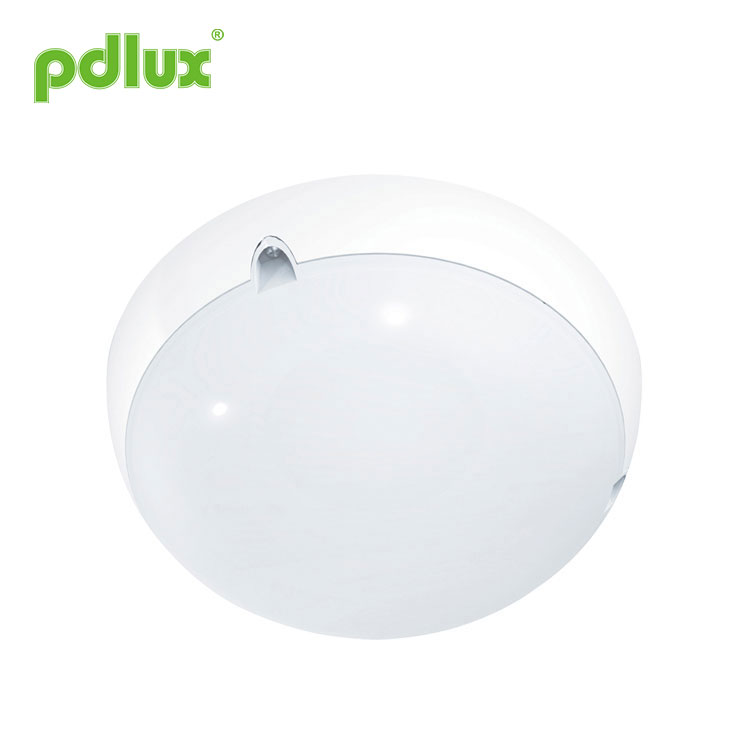

Arahan Lampu Sensor Gelombang Mikro PD-LED2003-G

Ringkasan

Ini ialah penderia gelombang mikro yang menukar lampu LED terkawal., penderia gelombang mikro dibina ke dalam lampu, ia mempunyai 98 pcs LED kecerahan tinggi di dalamnya, dengan jumlah kuasa 16 watt. Apabila lampu dihidupkan, fluks bercahaya akan menjadi lebih daripada 1000 lm, bersamaan dua kali ganda daripada lampu pijar 60 watt(≈400lm). Suis penderia gelombang mikro ialah suis automatik jenis baharu yang datang selepas suis suara dan suis penderia inframerah . cara pengesanan mempunyai kelebihan di bawah berbanding dengan yang lain seperti berikut: 1. Pengesanan bukan sentuhan, 2. Sesuai untuk persekitaran yang buruk, kebal terhadap suhu, kelembapan, bunyi, udara, habuk, cahaya…3.Keupayaan gangguan RF, 4. Kuasa penghantaran hanya 0.3 mW, Ia tidak akan membahayakan tubuh manusia. Pemasangan mudah + pendawaian mudah.

Kami menggunakan suis penderia lanjutan sensitif ini dalam kawalan pencahayaan, membolehkan lampu dihidupkan secara automatik apabila ada, dimatikan secara automatik apabila keluar Selain penggunaan meluas di tangga lorong, ruang tamu dan bilik tidur, ia juga boleh dipasang di dalam bilik air.

Suis sensor gelombang mikro terbina dalam boleh menembusi plastik, kaca, kayu. Jadi ia boleh dipasang dalam kaca atau lampu cangkerang plastik Ini membolehkan penggunaan suis penderia gelombang mikro dalam gaya lampu yang berbeza untuk kawalan tenaga. Kini, kami boleh menyediakan pelbagai lampu LED penderia gelombang mikro untuk memenuhi keperluan orang yang berbeza dengan pilihan yang berbeza.

Spesifikasi

Sumber kuasa: 100-240V/AC
Kekerapan kuasa: 50/60Hz
Beban berkadar: 16W Maks.(230V/AC 50Hz)
Sistem HF: 5.8GHz CW gelombang elektrik, jalur gelombang ISM
Kuasa penghantaran: <0.3mW
Tetapan masa: 14sec (S2=OFF) hingga 12min (S1=ON) (boleh laras)
14 saat (S2=OFF) hingga 30min (S1=OFF) (boleh laras)
20sec (S2=ON) hingga 12min (S1=ON) (boleh laras)
20sec (S2=ON) hingga 30min (S1=OFF) (boleh laras)
Julat pengesanan: 1-10m (jejari) (boleh laras)
Kawalan cahaya: <10 - >2000LUX (boleh laras)
Kuasa siap sedia: <0.9W
Sudut pengesanan: 360°
Fluks bercahaya: 1030lm
Ketinggian pemasangan: 2.5-3.5m (lekap di siling)
Berat: kira-kira 1.24 kg

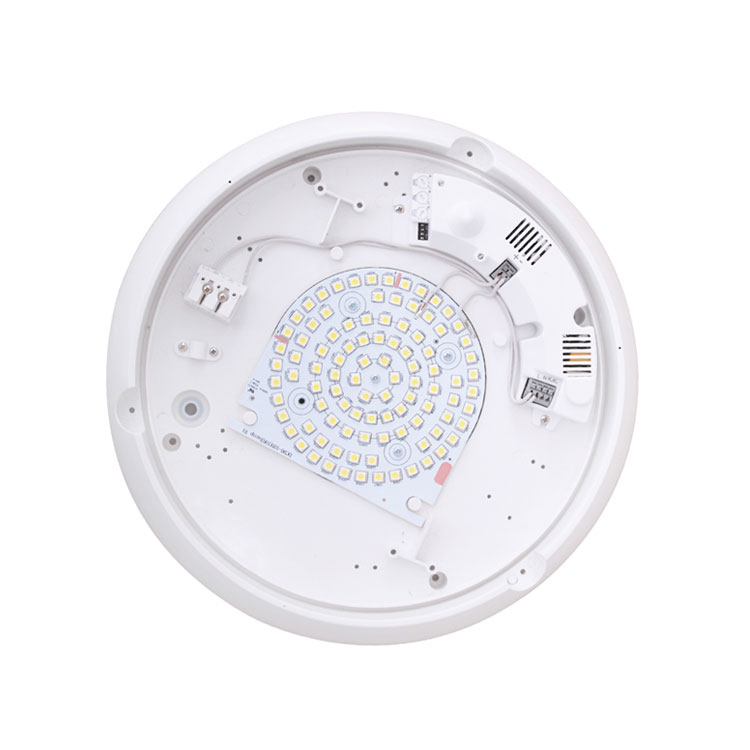

Bahagian lampu
Kuantiti LED: 98PCS
Spesifikasi LED: T5050

Maklumat penderia

Spektrogram

Prosedur pemasangan

• Langkah1 Matikan skru untuk menanggalkan tudung lampu (seperti berikut: produk hendaklah dipisahkan kepada dua bahagian sebagai A dan B)

• Langkah2 Putar tombol ke keadaan ideal (seperti Rajah.2)

Litar mempunyai suis kod empat bit, boleh memilih yang berikut.

Apabila kecerahan ambien kurang daripada kira-kira 100LUX (sumber cahaya sejuk), peranti mencetuskan cahaya, jika tiadapengesanan selepas masa tunda pratetap, cahaya akan memasuki keadaan kecerahan 10% dan mengekalkan keadaan ini sehinggaterdapat pengesanan di separuh jalan, dan kemudian cahaya akan menjadi lebih terang.

Anda boleh pratetap mod Sentiasa HIDUP (hanya berkesan apabila kuasa dihidupkan), iaitu suis sesalur kuasa yang mengawallampu untuk dihidupkan atau dimatikan. Jika anda menghidupkan atau mematikan suis dalam masa yang singkat, ia akan berfungsi sebagai lampu biasa. Jikaanda menghidupkan suis untuk masa yang lama, lampu akan sentiasa menyala kira-kira 6 jam dan kemudian masukkan penderiaankeadaan.Untuk mematikan suis dan kemudian menghidupkan, anda boleh memulakan semula mod Sentiasa HIDUP.

(1) Tetapan julat pengesanan (sensitiviti)

Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari pengesanan lebih kurang bulatzon yang dihasilkan di atas tanah selepas memasang lampu sensor pada ketinggian 2.5m, pusingkankawalan capaian sepenuhnya lawan jam untuk memilih capaian minimum (lebih kurang 1m jejari), dan sepenuhnyamengikut arah jam untuk memilih jangkauan maksimum (lebih kurang 10m jejari).

NOTA: jarak pengesanan di atas diperoleh dalam kes seseorang yang tingginya antara 1.6m~1.7mdengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika perawakan, susuk tubuh dan kelajuan pergerakan seseorangberubah, jarak pengesanan juga akan berubah.
Dalam kes yang berbeza, sensitiviti lampu mempunyai sisihan tertentu.

Notis: apabila menggunakan produk ini, sila laraskan sensitiviti (julat pengesanan) kepada nilai yang sesuaitetapi maksimum untuk mengelakkan tindak balas yang tidak normal yang disebabkan oleh pengesanan mudah gerakan yang salah olehdaun & langsir yang bertiup, haiwan kecil atau gangguan grid kuasa & peralatan elektrik.
Semua yang dinyatakan di atas akan membawa kepada tindak balas ralat. Apabila produk tidak berfungsi seperti biasa,sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya.

Penyelesaian menghalang nadi rangkaian kuasa mengganggu produk:
Oleh kerana perbezaan rangkaian kuasa gangguan serantau, nadi gangguan adalahtidak pasti, jadi pengguna tidak dicadangkan untuk melaraskan sensitif kepada maxium apabilamenggunakan.Cadangan:Sila pasang dan laraskan sensitif dalam jarak yang sesuaimenggunakan, jangan tetapkan sensitiviti maxium untuk mengelakkan salah operasi.

Peringatan mesra: apabila memasang dua atau lebih gelombang mikro bersama-sama, anda dikehendaki menyimpan 4 meterantara satu sama lain, jika tidak campur tangan antara mereka akan membawa kepada tindak balas ralat.

(2) Penetapan masa

Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 14sec(20sec)(giliranlawan arah jam sepenuhnya) dan maksimum 12 min (30 min)(pusing sepenuhnya mengikut arah jam). Pusingkan dailtukar 2 kepada "HIDUP", masa tunda minimum ialah 20 saat; pusingkannya kepada "2", kelewatan minimummasa ialah 14 saat. Putar suis dail 1 kepada "HIDUP", masa tunda maksimum ialah 12 minit;pusingkannya kepada "1", masa tunda maksimum ialah 30 minit. Sebarang pergerakan yang dikesan sebelum inimasa berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa yang paling singkat untukmelaraskan zon pengesanan dan untuk melakukan ujian berjalan.

NOTA: Selepas lampu dimatikan, ia mengambil masa lebih kurang. 1sec sebelum ia dapat mula mengesan pergerakansekali lagi. Lampu hanya akan menyala sebagai tindak balas kepada pergerakan apabila tempoh ini telah berlalu.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan lampu auto-onsehingga lampu automatik mati. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi lebih baik anda menurunkannyamasa kelewatan demi penjimatan tenaga, kerana sensor gelombang mikro mempunyai fungsi berterusanpenderiaan, iaitu, sebarang pergerakan yang dikesan sebelum masa tunda berlalu akan memulakan semula pemasa dancahaya akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

(3) Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang. <10 - >2000lux. Pusingkannyalawan arah jam sepenuhnya untuk memilih operasi senja hingga subuh pada kira-kira 10 lux. Balikkan sepenuhnyamengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Tombol mesti dipusing sepenuhnyamengikut arah jam apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Nota: Tolong jangan laraskan tiga butang berfungsi secara berlebihan. Itu kerana ketiga-tiganyabutang berfungsi disambungkan kepada komponen secara langsung, terdapat penyumbat kecil di dalamnyasetiap satu daripada tiga komponen, apabila anda melaraskan butang dari awal hingga akhir, yang berlebihanpusing akan merosakkan penyumbat，dan membawa kepada pusingan 360° tanpa henti. Julat pelarasanhad ialah 270°, sila beri perhatian kepada perkara ini.

• Langkah3 Letakkan tapak produk pada siling untuk membuat tanda penggerudian (seperti Rajah.4)
• Langkah 4 Pasang produk pada tempat yang anda tandakan (seperti Rajah 5)

• Langkah5 Ketuk skru pengembangan plastik ke dalam lubang yang anda gerudi (seperti Rajah.6)
• Langkah6 Letakkan talian kuasa melalui lubang talian untuk menyambung pada pendawaian (seperti Rajah.7)

Gambarajah wayar sambungan

K1 dan K2 adalah bersamaan dengan satu suis, elektrik dari L ke K1, kemudian keluaran dari K2. Sambungkan ke muatan , hujung satu lagi N . Muatan maksimum ialah 200W(220V)

• Langkah7 Pasangkan tapak produk pada tempat yang dipilih dengan skru (seperti Rajah.8)

• Langkah 8 Pasang tudung lampu PC pada tapak dengan skru (seperti Rajah.9)

Kesalahan dan penyelesaiannya

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

●Sila sahkan dengan pemasangan profesion.
●Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
●Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah.
Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menggunakan kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
