Penderia pengesanan manusia gelombang milimeter
Penderia pengesanan manusia gelombang milimeter, Gunakan FMCW untuk mengesan orang di kawasan tertentu. Dengan menggabungkan pemprosesan isyarat radar dengan algoritma pengesanan manusia yang tepat, pengesanan manusia kepekaan tinggi boleh dicapai, yang boleh mengesan sasaran manusia yang bergerak dan pegun. Kehadiran biologi (terutamanya badan manusia) dengan ciri-ciri seperti pernafasan dan degupan jantung dalam julat pengesanan dikesan, supaya tubuh manusia boleh dirasai tanpa pergerakan badan, termasuk orang yang sedang tidur.
Model:PD-MV1022
Hantar Pertanyaan

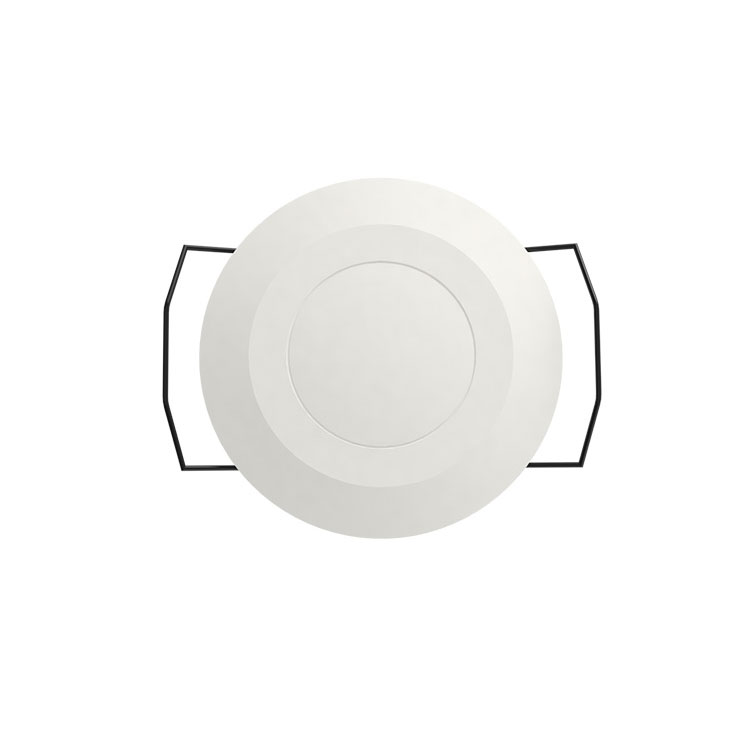

Penderia pengesanan manusia gelombang milimeter

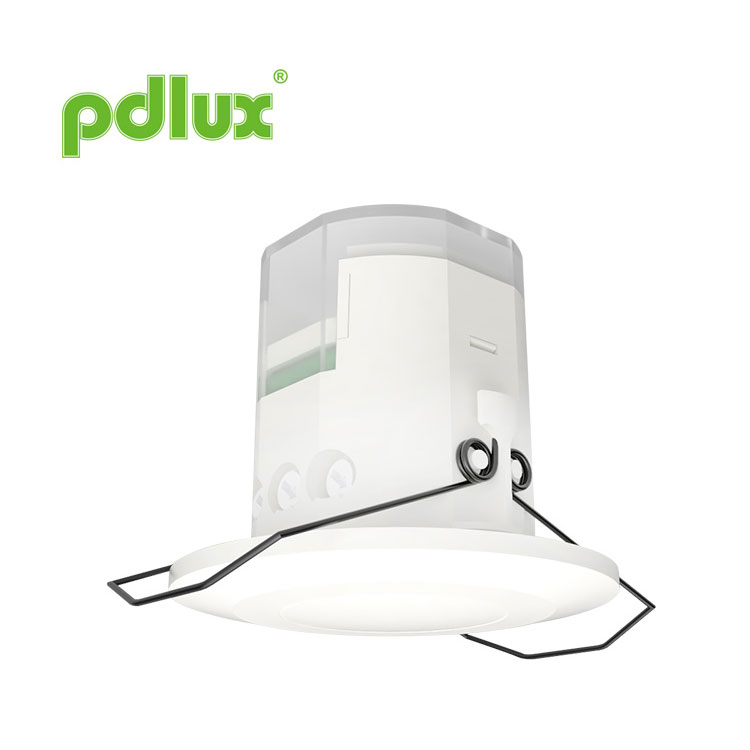

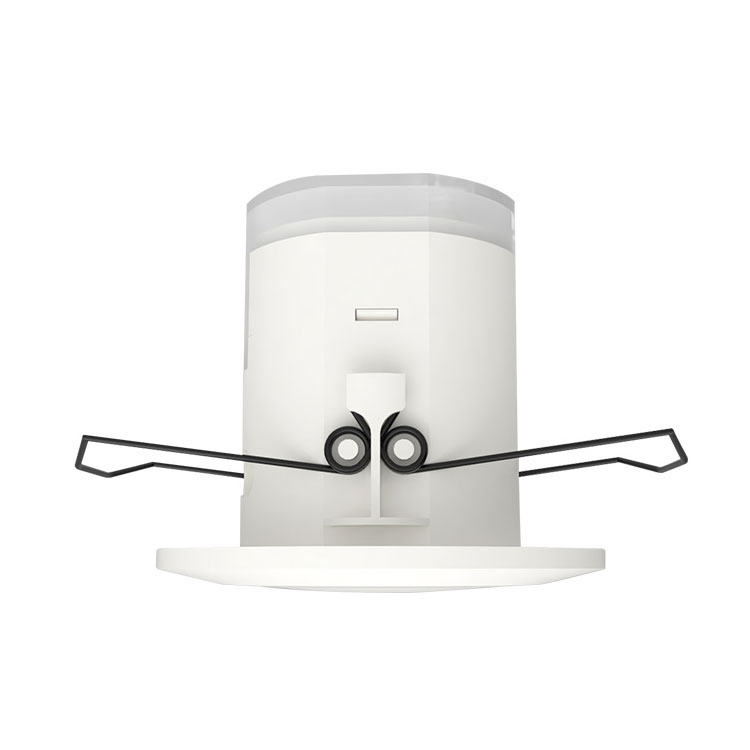

Pengesanan Kehadiran Nyawa Manusia mmWave Sensor PD-MV1022
Ringkasan
Gunakan FMCW untuk mengesan orang di kawasan tertentu. Dengan menggabungkan pemprosesan isyarat radar dengan algoritma pengesanan manusia yang tepat, pengesanan manusia kepekaan tinggi boleh dicapai, yang boleh mengesan sasaran manusia yang bergerak dan pegun. Kehadiran biologi (terutamanya tubuh manusia) dengan ciri-ciri seperti pernafasan dan degupan jantung dalam julat pengesanan dikesan, supaya tubuh manusia dapat dirasai tanpa pergerakan badan, termasuk orang yang sedang tidur.
Ciri-ciri
Pengesanan Kehadiran Kehidupan: Kesan badan manusia yang duduk atau baring tidak bergerak. Boleh Dikonfigurasikan Secara Fleksibel: Konfigurasikan parameter untuk setiap pintu julat.
Pengelakan Gangguan: Kesan dengan tepat sasaran dalam julat dan elakkan gangguan luar.
Mematuhi Peraturan: Selaras dengan peraturan kebangsaan dan antarabangsa, menyokong pemasangan pantas.
Spesifikasi
| Voltan bekalan kuasa | 100-240VAC |
| Kekerapan kuasa | 50/60Hz |
| Menghantar kuasa | <0.2mW |
| Muatan berkadar | 800W Maks.tungsten(220-240VAC) |
| 200W Max.pendarfluor & LED (220-240VAC ) | |
| 400W Max.tungsten (100-130VAC) | |
| 100W Maks.pendarfluor & LED (100-130VAC) | |
| Tahap perlindungan | IP20, Kelas 2 |
| Duduk pemasangan | dalaman, siling, dinding |
| sistem HF | Gelombang FMCW 24GHz, jalur ISM |
| Sudut Pengesanan | 360° |
| Jarak pengesanan | 1.5-4m (jarak linear antara probe dan badan manusia) (boleh laras) |
| Tetapan kelewatan | 5sec-3min, (boleh laras) |
| Pencahayaan kawalan cahaya | 2-2000LUX, (boleh laras) |
| Penggunaan kuasa | <0.3W |
| Suhu operasi | -15°C~+70°C |
Maklumat Sensor
Aplikasi
Ketuhar gelombang mikro boleh menembusi kaca, plastik dan kayu, oleh itu pengesan gelombang mikro boleh dipasang di dalam teduhan yang diperbuat daripada kaca, plastik atau kayu dengan ketebalan tertentu. Sebagai contoh, aplikasi dalam pencahayaan, hanya jika membuat sambungan seperti di bawah yang ditunjukkan, anda boleh menukar pencahayaan biasa kepada pencahayaan penderiaan automatik.
Sambungkan N, L dengan kuasa;
Sambungkan N, L’ dengan beban.
Anda boleh memasang satu atau lebih di dalam siling atau lantai untuk mengawal keseluruhan laluan.
Peringatan mesra: apabila memasang dua atau lebih gelombang mikro bersama-sama, anda dikehendaki menyimpan 4 meter antara satu sama lain, jika tidak, gangguan di antara mereka akan membawa kepada tindak balas ralat.
Cara penetapan: potensiometer
（1） Tetapan kawalan cahaya
Ia boleh ditakrifkan dalam julat 2~2000 LUX. Untuk memusingkan tombol sepenuhnya melawan arah jam ialah kira-kira 2 lux, mengikut arah jam sepenuhnya ialah kira-kira 2000 lux. Apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang, anda harus memusingkan tombol sepenuhnya mengikut arah jam.
（2） Tetapan masa
Ia boleh ditakrifkan daripada 5sec (pusing sepenuhnya lawan jam) hingga 3min (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan.
NOTA: Apabila lampu dimatikan secara automatik, ia akan mengambil masa 1 saat sebelum penderia bersedia untuk mengesan pergerakan lain, iaitu, hanya isyarat dikesan 1 saat kemudian lampu boleh dihidupkan secara automatik.
Penggunaan pelarasan kelewatan yang betul: ia digunakan untuk melaraskan masa tunda antara lampu dihidupkan selepas penderia mengesan kehadiran
badan manusia dan lampu automatik padam. Pengguna boleh menyesuaikan mengikut keperluan sebenar. Oleh kerana produk induksi gelombang mikro mempunyai fungsi induksi berterusan, ringkasnya, sensor dalam masa tunda sebelum tamat sebarang induksi, sistem akan masa semula, selagi kehadiran orang dalam julat pengesanan, cahaya tidak akan padam. .
（3）Tetapan julat pengesanan (sensitiviti)
Jarak pengesanan adalah minimum apabila membelok lawan jam ke bawah, dan maksimum apabila membelok mengikut arah jam ke bawah. Julat maksimum sasaran pengesanan radar ialah 4m jarak garis lurus antara badan manusia dan penderia, dan julat pengesanan ialah 1.5-4m.
Nota: sila jangan laraskan tiga tombol berfungsi dengan berlebihan. Ini kerana tiga tombol berfungsi disambungkan kepada komponen secara langsung, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan tombol dari mula hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat，dan membawa kepada 360° tanpa henti berpusing. Had julat pelarasan ialah 270°, sila beri perhatian kepada perkara ini..
Pemasangan
Matikan kuasa. Tetapkan tiub berulir ke dalam kord kuasa dan talian kawalan.Sambungkan kuasa dan beban dengan penderia mengikut rajah talian sambungan.
Pusingkan tombol ke keadaan yang ideal (Sila tentukan tetapan seperti di atas CARA PENETAPAN SATU bahagian yang dinyatakan.).
Situasi berikut akan membawa kepada tindak balas ralat.
1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat.
Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa tindak balas toerror.
Situasi berikut akan membawa kepada tindak balas ralat.
Kesalahan dan penyelesaiannya
| Kesalahan | Punca kegagalan | Penyelesaian |
| Beban gagal berfungsi. | Pencahayaan cahaya ditetapkan dengan tidak betul. | Laraskan tetapan beban. |
| Beban rosak. | Tukar beban. | |
| Kuasa dimatikan. | Hidupkan kuasa. | |
| Beban berfungsi sepanjang masa. | Terdapat isyarat berterusan di kawasan pengesanan. | Semak tetapan kawasan pengesanan. |
| Beban berfungsi apabila tiada isyarat gerakan dikesan. | Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai. | Laraskan semula tempat pemasangan. |
| Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dll.) | Semak tetapan kawasan pengesanan. | |
| Ada kehidupan tetapi beban tidak berfungsi | Kawasan pengesanan yang ditentukan terlalu kecil. | Semak tetapan kawasan pengesanan. |
● Sila sahkan dengan pemasangan profesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak bertanggungjawab.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, terdapat sebarang perubahan dan pengubahsuaian kepada pengilang tanpa notis! Dilarang sama sekali untuk menyalin kandungan manual arahan untuk sebarang tujuan lain tanpa kebenaran syarikat.
