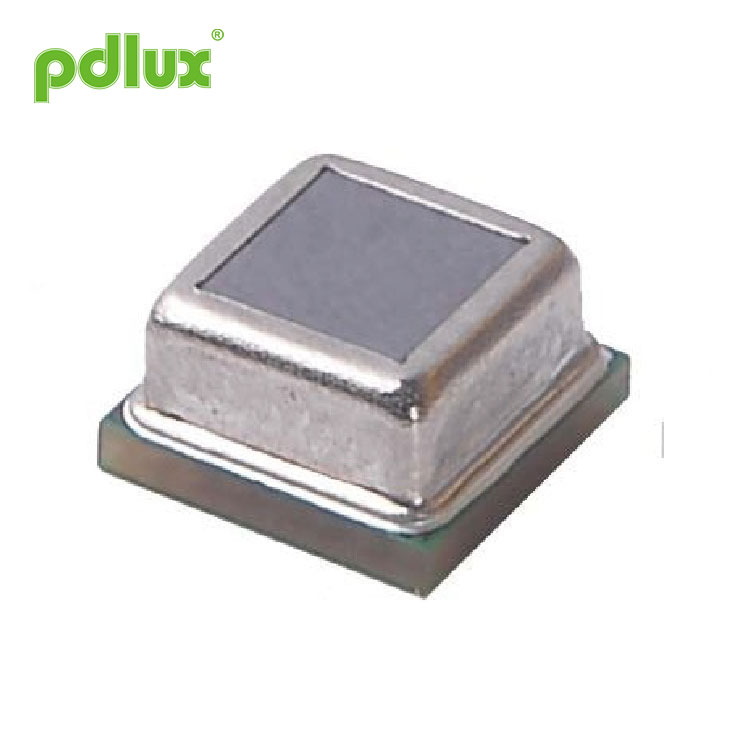

MINI SMD Four Element Anti Jamming Sensor Infrared Pyroelectric Digital

MINI SMD Four Element Anti Jamming Sensor Infrared Pyroelectric Digital

Product and recommended pad size diagram of MINI SMD Four Element Anti Jamming Sensor Infrared Pyroelectric Digital

Basic parameters of MINI SMD Four Element Anti Jamming Sensor Infrared Pyroelectric Digital
Apa-apa yang melebihi penilaian dalam jadual berikut boleh menyebabkan kerosakan kekal pada peranti. Penggunaan jangka panjang yang hampir dengan nilai undian boleh mempengaruhi kebolehpercayaan peranti.

Gambarajah blok dalaman

Keadaan kerja (T = 25 ° C, VDD = 3V, kecuali dinyatakan sebaliknya)

Mod pencetus output

Tetapan masa pin ONTIME
Apabila probe mengesan isyarat pergerakan tubuh manusia, ia akan mengeluarkan tahap tinggi pada pin REL. Tempoh tahap ini ditentukan oleh tahap yang digunakan pada pin ONTIME (lihat jadual di bawah). Sekiranya peranti tahap tinggi REL mempunyai banyak isyarat pencetus yang dihasilkan, selagi isyarat pencetus baru dikesan, waktu REL akan diset semula, dan masa akan dimulakan semula.

1. Arus kerja berkaitan dengan rintangan yang dipilih R. Semakin besar rintangan, semakin kecil arus kerja. Purata arus yang digunakan oleh R dalam tempoh penangguhan efektif REL adalah: IR â ˆ 75 0.75VDD / R. Dalam tempoh penundaan yang tidak berkesan, R tidak menggunakan arus. Sekiranya anda mempunyai keperluan penggunaan kuasa yang tinggi dan sering dalam jangka masa kelewatan yang berkesan, disarankan untuk menggunakan mod pemasaan REL digital.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Nota: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

Tetapan kepekaan

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

Tetapan pin OEN

OEN adalah pin membolehkan untuk output REL. Apabila OEN memasukkan voltan rendah, output REL selalu rendah; apabila OEN memasukkan voltan tinggi, ketika pin PININ / NPIRIN merasakan isyarat pencetus tubuh manusia normal melalui sensor, REL mengeluarkan tahap tinggi sehingga tidak ada isyarat pemicu tubuh manusia, dan ia melewati REL Setelah waktu pemasaan, output REL rendah tahap. Selepas masa pelindung kira-kira 2 saat, isyarat tubuh manusia dapat dirasakan kembali. Pin OEN boleh disambungkan ke photoresistor atau photodiode untuk merealisasikan fungsi tidak bekerja pada waktu siang dan bekerja pada waktu malam.

Jenisical application circuit
Contoh aplikasi Triode

Reflow pematerian
Arahan pematerian reflow sensor
Semasa pematerian reflow, ikuti keluk suhu yang ditunjukkan pada gambar di bawah. Apa-apa yang melebihi suhu reflow yang ditunjukkan dalam gambar di bawah mesti berjumpa dengan jurutera penjualan terlebih dahulu.

Pembungkusan

Nota: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Nota for welding
Jangan melebihi suhu maksimum keluk suhu yang ditunjukkan dalam gambar di atas, jika tidak, ia boleh menyebabkan penurunan prestasi sensor.
Jangan ulangi pematerian reflow dan pemanasan dan pembongkaran berulang, yang akan mempengaruhi kehidupan dan prestasi sensor dengan serius dan tidak dilindungi oleh jaminan produk.
Jangan gunakan bahan kimia yang menghakis untuk membersihkan penapis optik (etanol mutlak boleh digunakan), yang boleh menyebabkan sensor tidak berfungsi atau gagal. Jangan gunakannya segera setelah sensor dipasang, disarankan untuk menggunakannya setelah 1H.
Be careful not to touch the terminals with metal pieces or hands. Nota for welding:

Julat suhu persekitaran (kelembapan)
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Suhu simpanan: -40℃～ +80℃
＞ Kelembapan: Kelembapan kerja: â ‰ ¤ 85% RH (tidak boleh berkabut atau beku)
Kelembapan simpanan: â ‰ ¤ 60% RH
＞ Mengenai suhu lingkungan penggunaan dan ruang lingkup adaptasi, ini merujuk pada suhu dan kelembapan yang dapat membuat sensor berfungsi terus menerus, bukan jaminan kerja berterusan untuk ketahanan dan ketahanan terhadap lingkungan. Apabila digunakan dalam lingkungan suhu tinggi dan kelembapan tinggi, sensor akan mempercepat penuaan.

Pertimbangan lain
＞ Kesalahan operasi mungkin berlaku disebabkan oleh kebisingan elektroterma seperti elektrik statik, kilat, telefon bimbit, radio, dan cahaya intensiti tinggi.
terminal Produk terminal pelanggan harus dipasang dengan kuat untuk mengelakkan kerosakan akibat angin dan gegaran.
＞ Ia akan rosak setelah getaran atau hentaman kuat dan menyebabkan kerosakan. Elakkan getaran atau hentaman kekuatan tinggi.
＞ Produk ini bukan produk kalis air dan tahan debu. Ia mesti tahan air, tahan debu, anti-pemeluwapan dan anti-ais semasa menggunakannya.
gas Sekiranya gas yang menghakis menguap di persekitaran kerja, ia akan menyebabkan kerosakan.
