Penderia Gelombang Mikro Kepala Bulat 5.8GHz Baharu untuk Koridor & Tangga Sempit
Pdlux’s newly launched 5.8GHz Round Head Microwave Sensor for Narrow Corridors & Stairs is a high‑precision digital sensor with 360° detection based on the Doppler principle. The built‑in MCU enhances accuracy and reduces false triggers. Its compact, low‑profile design allows easy installation inside glass or plastic lighting fixtures or as a standalone device. The sensor operates with extremely low transmission power, resists environmental interference, and maintains stable frequency without drift across a wide temperature range. Ideal for energy‑saving and security applications in passageways, washrooms, elevators, homes, and public areas.
Model:PD-MB15F
Hantar Pertanyaan

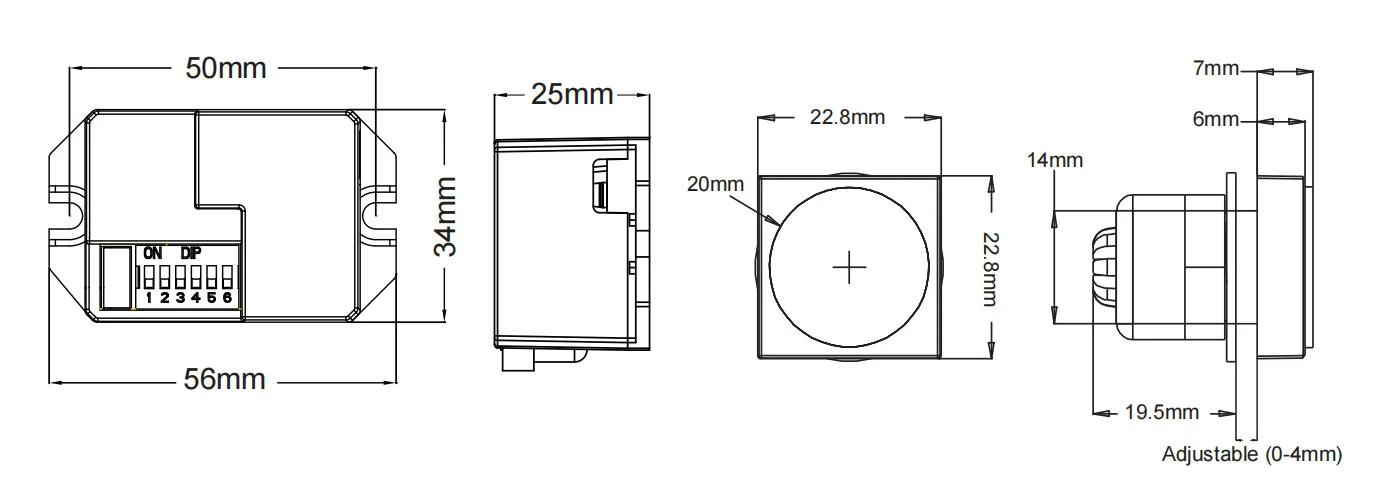

Saiz produk
Ringkasan
Ini ialah penderia gelombang mikro digital berketepatan tinggi yang julat pengesanannya ialah 360° dan frekuensi kerja ialah 5.8GHz. Ia berdasarkan prinsip Doppler yang mengintegrasikan pemancar dan penerimaan. Ia menggunakan MCU (Unit Kawalan Mikro) yang sangat meningkatkan ketepatannya dan mengurangkan kadar kerosakannya. Ia halus dalam penampilan dan padat dalam struktur. Ia boleh disambungkan secara bebas kepada beban atau dipasang dengan mudah di dalam lampu dengan tudung lampu diperbuat daripada kaca atau plastik. Ia digunakan secara meluas di laluan, bilik air, lif, isi rumah atau kawasan awam lain untuk perlindungan keselamatan atau penjimatan tenaga.
Ciri-ciri
1. Kemudaratan bukan sinaran: kuasa pemancarnya lebih rendah daripada 0.2mW, yang tidak membahayakan tubuh manusia.
2. Keupayaan anti-gangguan yang kuat, boleh berfungsi dalam julat suhu -15℃ -+70℃.
3. Frekuensi adalah malar dan hanyutan frekuensi tidak akan berlaku dalam julat frekuensi.

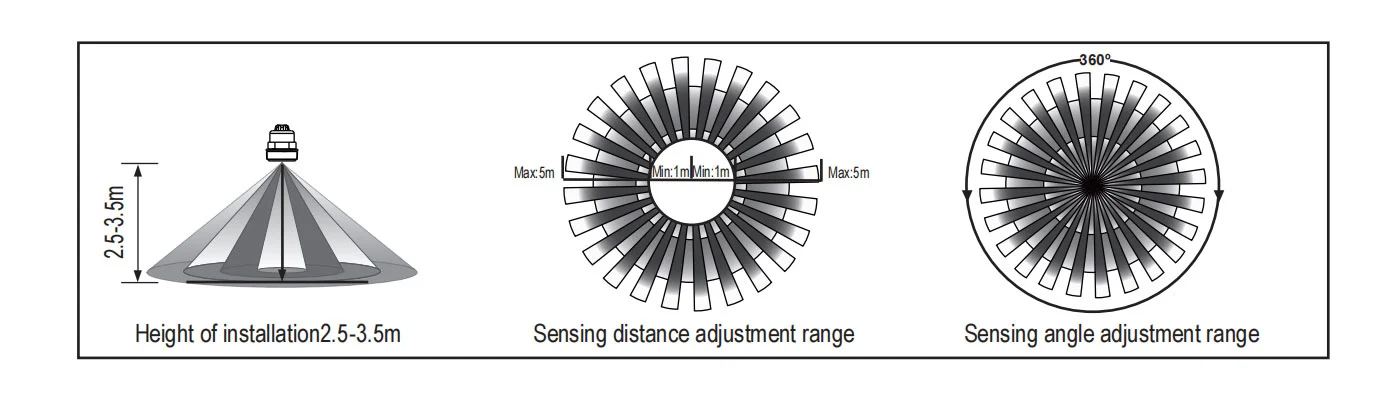

Maklumat penderia

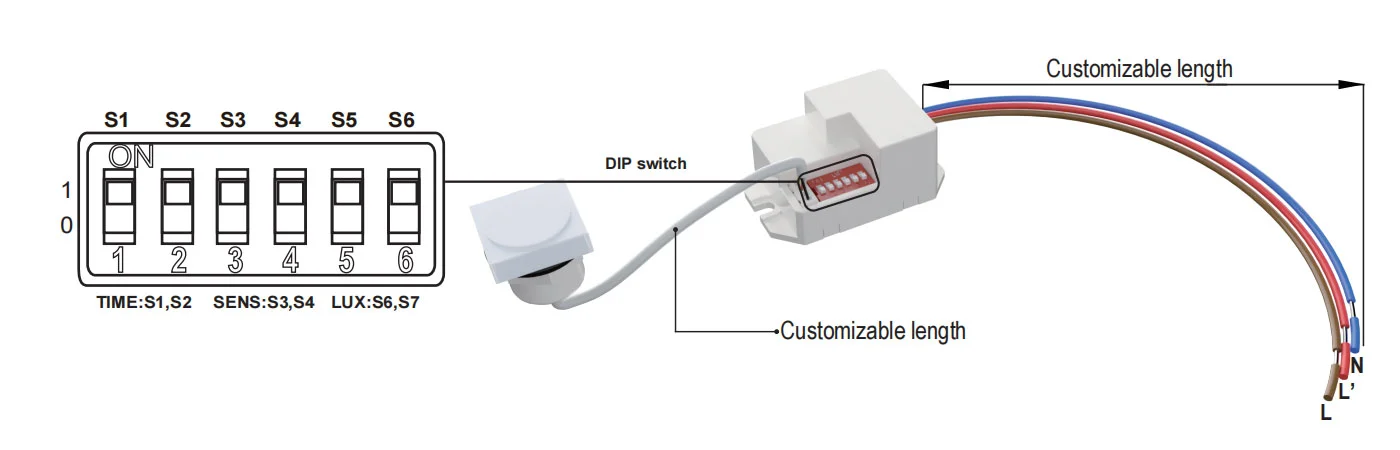

Cara penetapan: suis DIP
Spesifikasi
=| Sumber kuasa | 220-240VAC |
| Kekerapan kuasa | 50Hz |
| sistem HF | 5.8GHz（Frekuensi pusat）CW gelombang elektrik, jalur ISM |
| Muatan berkadar | 800W Max.tungsten 200W Maks.pendarfluor& LED |
| Tahap perlindungan | IP20, Kelas II |
| Duduk pemasangan | di dalam rumah, pemasangan siling |
| Kuasa penghantaran | <0.2mW |
| Sudut pengesanan | 360° |
| Julat pengesanan | 1m-2m-4m-5m (jejari) (boleh laras) |
| Penetapan masa | 8sec-3min-10min-15min, (boleh laras) |
| Kawalan cahaya | 10LUX-50LUX- >2000LUX, (boleh laras |
| Penggunaan kuasa | lebih kurang 0.5W |
| Suhu kerja | -15°C~+70°C |

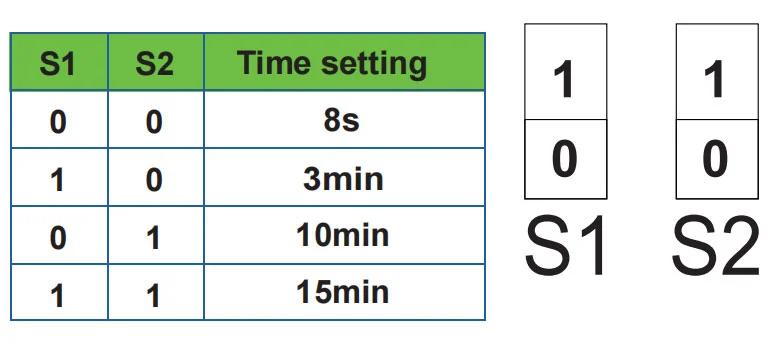

Tetapan masa S1 S2
Ia boleh ditakrifkan sebagai 8 saat hingga 15 minit. Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa yang paling singkat untuk melaraskan julat pengesanan dan untuk melakukan ujian berjalan. Untuk menetapkan suis kepada HIDUP ialah “1”, kepada MATI ialah “0”.
Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan auto-hidup cahaya sehingga auto-mati cahaya. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi lebih baik anda mengurangkan masa tundanya demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa tunda berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

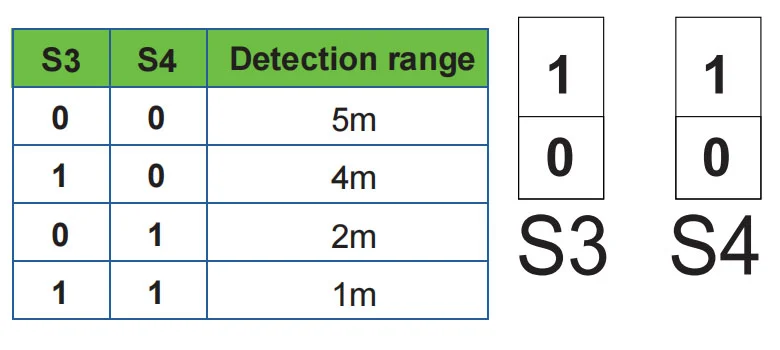

Tetapan julat pengesanan (sensitiviti) S3 S4
Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari bulatan yang dibuang secara kasar di atas tanah apabila dipasang pada ketinggian 3 m. Untuk menetapkan suis kepada HIDUP ialah “1”, kepada MATI ialah “0”.
Notis: apabila menggunakan produk ini, sila laraskan sensitiviti (julat pengesanan) kepada nilai yang sesuai tetapi maksimum untuk mengelakkan tindak balas yang tidak normal yang disebabkan oleh pengesanan mudah pergerakan yang salah oleh hembusan daun & langsir, haiwan kecil atau gangguan grid kuasa & peralatan elektrik. Semua yang disebutkan di atas akan membawa kepada tindak balas ralat. Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya. Pergerakan manusia akan menyebabkan induksi sensor, jadi apabila anda berada di bawah ujian fungsi, sila tinggalkan kawasan induksi dan jangan buat pergerakan untuk menghalang sensor berfungsi secara berterusan.

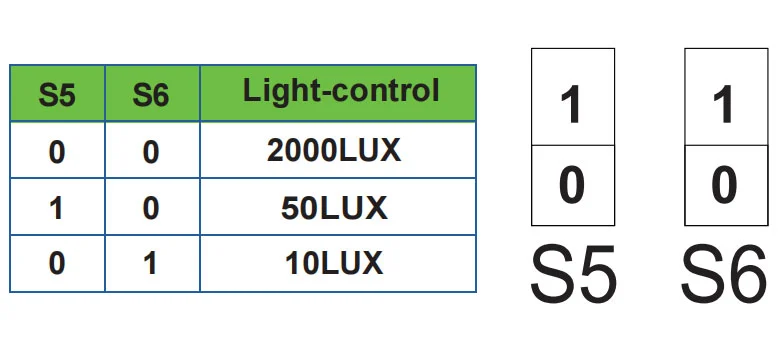

Tetapan kawalan cahaya S5 S6
Ia boleh ditakrifkan dalam julat 10~>2000 LUX. Kepada tetapkan suis kepada ON ialah “1”, kepada OFF ialah “0”.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, terdapat sebarang perubahan dan pengubahsuaian kepada pengilang tanpa notis!
Dilarang sama sekali menyalin kandungan manual arahan untuk tujuan lain tanpa kebenaran syarikat
| Kesalahan | Punca kegagalan | Penyelesaian |
| Beban gagal berfungsi. | Pencahayaan cahaya ditetapkan dengan tidak betul. | Laraskan tetapan beban. |
| Bebannya rosak. | Tukar beban. | |
| Kuasa dimatikan. | Hidupkan kuasa. | |
| Beban berfungsi sepanjang masa. | Terdapat isyarat berterusan di kawasan pengesanan. | Semak tetapan bagi kawasan pengesanan. |
| Beban berfungsi apabila ada tiada isyarat gerakan dikesan. | Lampu tidak dipasang dengan baik supaya sensor gagal mengesan isyarat yang boleh dipercayai. | Laraskan semula tempat pemasangan. |
| Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dsb.) | Semak tetapan kawasan pengesanan. | |
| Beban gagal berfungsi apabila terdapat isyarat gerakan dikesan. | Kelajuan gerakan terlalu cepat atau kawasan pengesanan yang ditentukan terlalu kecil. | Semak tetapan kawasan pengesanan. |
Amaran! Situasi berikut akan membawa kepada tindak balas ralat.
1. Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2. Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3. Dipasang di tempat trafik sibuk akan menyebabkan tindak balas ralat.
4. Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.
● Sila sahkan dengan pemasangan prefesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak bertanggungjawab.
