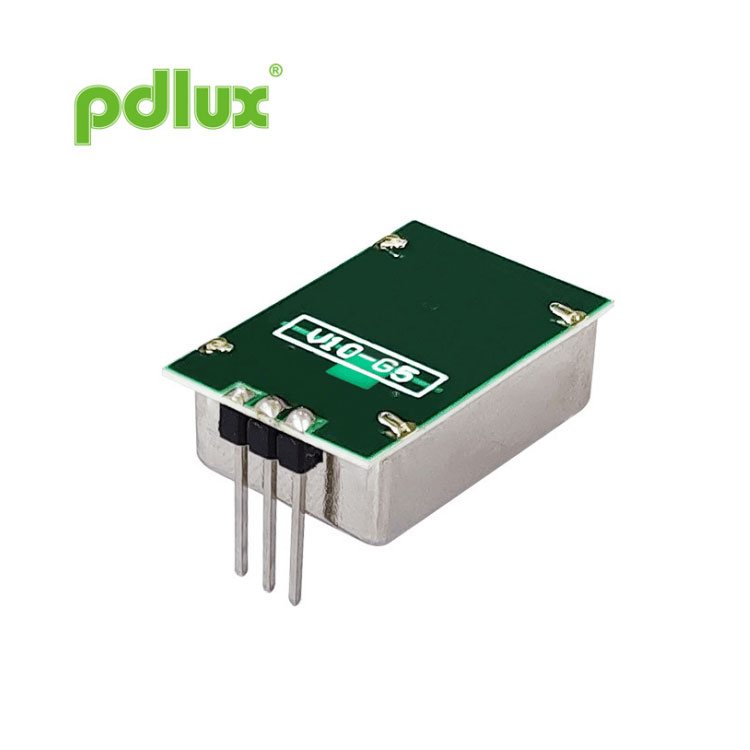

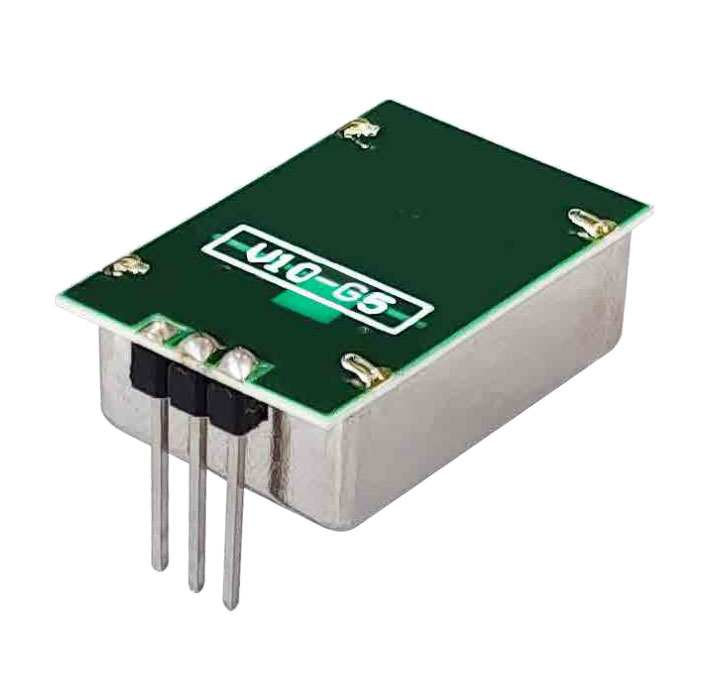

PD-V10-G5 Miniatur X-Band Microwave Transceiver Unit Pengesan Gerakan
Dibuat secara dalaman di kilang Pdlux di China, kami ialah pengilang dan pembekal Unit Pengesan Gerakan Pemancar Gelombang Mikro PD-V10-G5 Miniatur PD-V10-G5 Miniatur dan pembekal, memantau dengan teliti setiap langkah pengeluaran untuk memastikan kualiti dan harga yang jelas, memberikan pelanggan kami penyelesaian yang menjimatkan kos.
Hantar Pertanyaan
Unit ini, ditempatkan di dalam tin logam, mempunyai pengayun stabil resonator dielektrik, yang memberikan kestabilan operasi pada julat suhu yang luas dalam sama ada CW atau mod nadi kitaran tugas rendah dan bersepadu penerima homodyne untuk sensitiviti dan kebolehpercayaan yang dipertingkatkan.
Keluarga modul ini tersedia sama ada dengan voltan bekalan +5v atau +3v.
Prinsip asas operasi terdiri daripada mengesan peralihan frekuensi antara isyarat yang dihantar dan diterima
dipantulkan kembali daripada objek yang bergerak dalam medan pandangan unit.
Unit ini menghasilkan isyarat keluaran tahap rendah yang boleh dikuatkan dan diproses untuk menyediakan penggera yang boleh didengar atau visual
isyarat dan menggunakan teknik pembuatan pelekap permukaan kos rendah yang terbukti di lapangan sebagai lasak dan
boleh dipercayai.
| Bahagian NO. | Negara | Kekerapan | Komen |
| PD-V10-501 | UK | 10.587 GHz (5V) | |
| PD-V10-502 | USA | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgium, Belanda, Itali | 10.525 GHz (5V) | Menepati Arahan RED |
| PD-V10-301 | UK | 10.587 GHz (3V) | |
| PD-V10-302 | Belgium, Belanda, Itali | 10.525 GHz (3V) | Menepati Arahan RED |
| Kekerapan | Lihat jadual di atas |
| Output Kuasa (Min.) | 5 dBm EIRP |
| Voltan Kendalian | +5 V ± 0.25 V +3 V ± 0.15 V |
| Arus Operasi (CW) | 25mA (maks) 20mA (jenis) |
| Pelepasan Harmonik | <-30dBm |
| Purata Arus (5% DC) | Jenis 1 mA. |
| Lebar Nadi (Min.) | 5 µsaat |
| Kitaran Bertugas (Min) | 1% |
| Frekuensi Ulangan Nadi | 2-4 KHz |
| Sensitiviti (untuk nisbah 10 dB S/N) | -84 dBm |
| Bunyi bising (diukur dalam lebar jalur 3Hz hingga 80Hz) | < 30 µV |
| Keuntungan | 5 dBi |

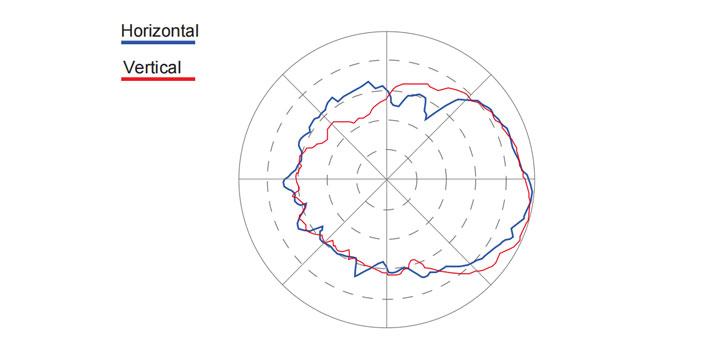

| -3 dB Lebar Pancaran | |
| E Kapal Terbang | 50° |
| H Pesawat | 60° |
| Berat badan | 4 g |

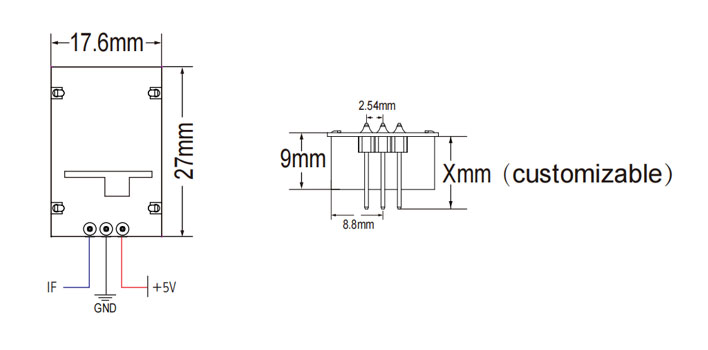

| Penyambung pengepala pin | 2.54mm jarak X3 |
| Mematuhi RoHS | |
| Kuasa/Temp. Pekali (melebihi julat suhu operasi) | 3 dB |
| Kekerapan/Temp. Pekali (melebihi julat suhu operasi) | 6.5 MHz |
| Suhu Operasi | -20° C hingga +70° C |
Kekuatan keluaran sensor （julat pengesanan）bergantung pada Nisbah Isyarat kepada Bunyi. Lebih tinggi atau lebih rendah daripada suhu operasi nominal, sensor juga boleh berfungsi, tetapi prestasi akan berkurangan. Untuk mengelakkan kerosakan pada peranti, penjagaan harus dilakukan semasa pengendalian. Nyahcas Elektrostatik (ESD) yang Betul langkah berjaga-jaga hendaklah dipatuhi pada semua peringkat penyimpanan, pengendalian, pemasangan dan ujian.
