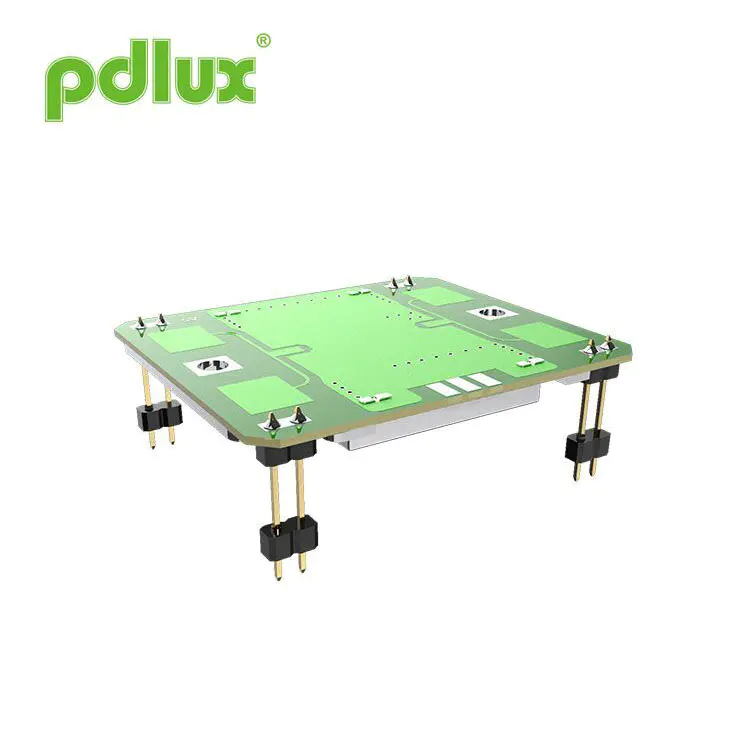

Modul Doppler PD-V9-H X-band dengan pengesanan sudut lebar
Mencari sensor gerakan radar yang boleh dipercayai dan cekap? Modul Doppler PD-V9-H X-band dengan pengesanan sudut lebar adalah pilihan ideal anda. Ia adalah modul radar Doppler X-band yang beroperasi antara 10.525GHz dan 10.687GHz. Ia mempunyai pengesanan H-pesawat yang luas dan ketepatan e-pesawat sempit, menjadikannya sesuai untuk aplikasi seperti pemantauan keselamatan, lampu penginderaan gerakan, pintu automatik, dan sistem pengesanan objek mudah alih yang lain. Untuk keperluan kuasa rendah, pengguna boleh beralih ke mod PWM untuk mengurangkan arus kerja dengan berkesan. Disokong oleh penghantaran cepat dan sokongan selepas jualan yang boleh dipercayai, ia adalah pilihan yang dipercayai untuk pelbagai penyelesaian penderiaan pintar.
Model:PD-V9-H
Hantar Pertanyaan
Saiz
Ciri -ciri
- Tetapan Kekerapan: 10.525-10.587GHz
- termasuk antena patch
- Dro: Oscilato Resonator Dielektrik
- longkang semasa DC rendah
- saiz kecil
- Pematuhan ROHS
Spesifikasi
| Item | Spesifikasi | |
| Tetapan kekerapan | 10.525-10.587GHz (disesuaikan mengikut keperluan yang berbeza) | |
| Keadaan | Ta = +25 c, wain = +5 vdc | |
| Voltan operasi | +5.0 ± 0.5 VDC | |
| Semasa operasi | <32 saya jenis. | |
| Kuasa output | 20 MW (13 dBm) E.I.R.P. typ. | |
| Kestabilan kekerapan | ± 5 MHz max. (TA: -30 hingga +55 c) | |
| Kepekaan kerugian pulangan | -90 dbc typ. | |
| Pelepasan harmonik kedua | -40 DBM julat | |
| Antena beamwidth (-3 dB) | E-pesawat | 36 darjah nom. (Sudut penuh oretikal sebanyak 72 darjah) |
| H-pesawat | 72 darjah nom. (Sudut penuh oretikal sebanyak 144 darjah) | |
| Antara muka RF | Antena patch | |
| Julat suhu | -30 hingga +55 C (skop penggunaan standard), -40 hingga +80 C (julat penggunaan maksimum) | |
| Peraturan untuk pematuhan | ETS 300 440 | |
Corak radiasi
Pengenalan ringkas
Modul Doppler PD-V9-H X-band dengan pengesanan sudut lebar beroperasi di X-band. Kekerapan operasi berada dalam julat kekerapan 10.525GHz hingga 10.687GHz. Pengguna perlu membuat pembelian berdasarkan menyesuaikan mengikut peraturan kekerapan negara di mana ia berada. Sebagai contoh, 10.525GHz, 1 0.587GHz, 10.687GHz. Sensor siri PD-V9 digunakan secara meluas dalam produk keselamatan dan pengawasan produk, sensor pintu automatik, lampu penderiaan mudah alih, sensor IoT, sensor kelajuan, dan pelbagai produk sensor mudah alih.
Sensor mempunyai pengesanan sudut besar H-pesawat dan pengesanan sudut kecil EPLAN. Pengguna boleh membetulkan sensor pada sudut yang berbeza seperti yang diperlukan semasa penggunaan. Seolah -olah pengguna menginginkan arus kerja sensor menjadi sekecil mungkin, anda boleh menetapkan mod bekalan kuasa sensor ke mod PWM (kitaran tugas), yang dapat mengurangkan arus kerja dengan berkesan.
Masalah yang mungkin dihadapi
Apabila pengguna menghadapi isu -isu berikut semasa menggunakan atau secara langsung menggantikan sensor asal.
1. Penggunaan Pertama:
Apabila anda menggunakan sensor siri PD-V9 untuk kali pertama dan menghadapi sensitiviti yang tinggi atau sensitiviti yang tidak mencukupi, anda harus terlebih dahulu menyemak status penetapan keuntungan litar penguatan. Dan sama ada kaedah pengiraan yang digunakan oleh MCU untuk memproses isyarat adalah sesuai. Secara umumnya, mudah untuk mencari penyelesaian.
2. Masalah yang mungkin timbul apabila secara langsung menggantikan sensor yang digunakan sebelum ini:
Apabila secara langsung menggantikan sensor yang digunakan sebelum ini, terdapat juga masalah kepekaan yang tinggi dan kepekaan yang rendah, yang dapat diselesaikan dengan mudah. Hanya meningkatkan litar penguatan atau mengurangkan keuntungan litar penguatan adalah mencukupi. Tidak perlu mempertimbangkan algoritma pemprosesan isyarat MCU.
Bantu pemula yang mungkin diperlukan semasa menggunakan:
Jika anda menghadapi kesukaran semasa menggunakan sensor siri PD-V9 dan memerlukan bantuan. Anda boleh menghubungi kami melalui e -mel. Secara umumnya, jawapan boleh diperolehi.
Pengenalan Produk:
Pengenalan produk boleh diubahsuai dan diperbaiki oleh PDLUX pada bila -bila masa apabila perlu. Tidak semestinya semua orang akan diberitahu tepat pada masanya.
