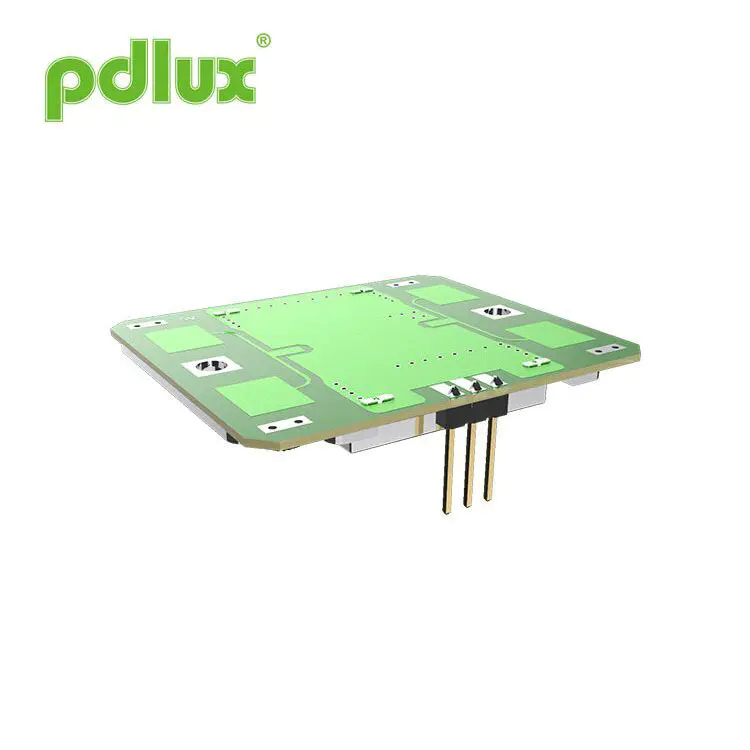

PD-V9-S X-Band Doppler Modul Sensor Microwave dengan Output PIN
Kompak dan disesuaikan, PD-V9-S X-Band Doppler Modul Sensor Microwave dengan output PIN dibina untuk integrasi ke dalam produk penderiaan lanjutan anda. PD-V9-S adalah modul radar Doppler X-band miniatur dengan output pin, sesuai untuk pemaju dan penyepadu sistem. Ia menyokong penyesuaian frekuensi serantau dan mempunyai struktur penderiaan dwi-pesawat-mewah H-pesawat untuk liputan yang luas dan fokus e-pesawat untuk pengesanan yang tepat. Sensor beroperasi dengan cekap dalam mod PWM kuasa rendah, menjadikannya sesuai untuk sistem yang dikendalikan oleh bateri atau tertanam. Aplikasi termasuk pencahayaan pintar, penderiaan kelajuan, kawalan akses, dan pengesanan gerakan IoT. Perkhidmatan pembangunan tersuai dan OEM/ODM disediakan.
Model:PD-V9-S
Hantar Pertanyaan

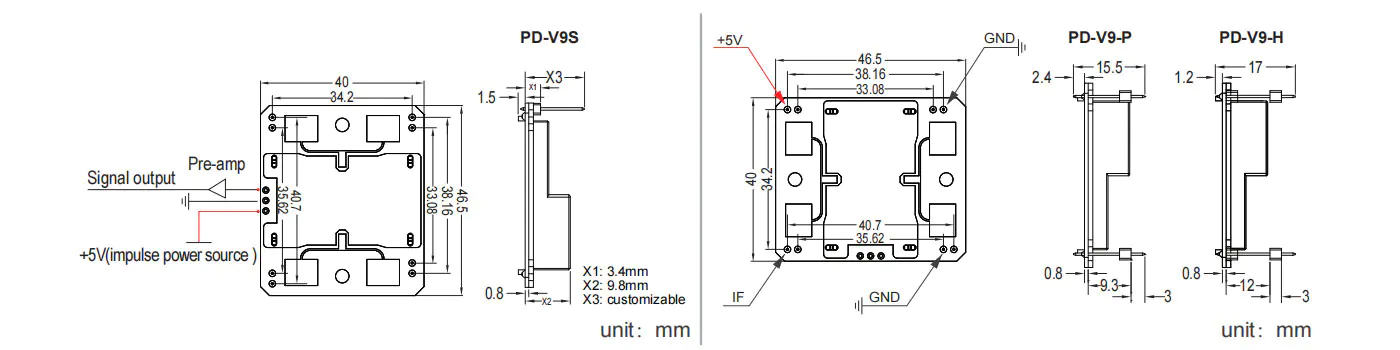

Saiz
Ciri -ciri
- Tetapan Kekerapan: 10.525-10.587GHz
- termasuk antena patch
- Dro: Oscilato Resonator Dielektrik
- longkang semasa DC rendah
- saiz kecil
- Pematuhan ROHS
Spesifikasi
| Item | Spesifikasi | |
| Tetapan kekerapan | 10.525-10.587GHz (disesuaikan mengikut keperluan yang berbeza) | |
| Keadaan | Ta = +25 c, wain = +5 vdc | |
| Voltan operasi | +5.0 ± 0.5 VDC | |
| Semasa operasi | <32 saya jenis. | |
| Kuasa output | 20 MW (13 dBm) E.I.R.P. typ. | |
| Kestabilan kekerapan | ± 5 MHz max. (TA: -30 hingga +55 c) | |
| Kepekaan kerugian pulangan | -90 dbc typ. | |
| Pelepasan harmonik kedua | -40 DBM julat | |
| Antena beamwidth (-3 dB) | E-pesawat | 36 darjah nom. (Sudut penuh oretikal sebanyak 72 darjah) |
| H-pesawat | 72 darjah nom. (Sudut penuh oretikal sebanyak 144 darjah) | |
| Antara muka RF | Antena patch | |
| Julat suhu | -30 hingga +55 C (skop penggunaan standard), -40 hingga +80 C (julat penggunaan maksimum) | |
| Peraturan untuk pematuhan | ETS 300 440 | |

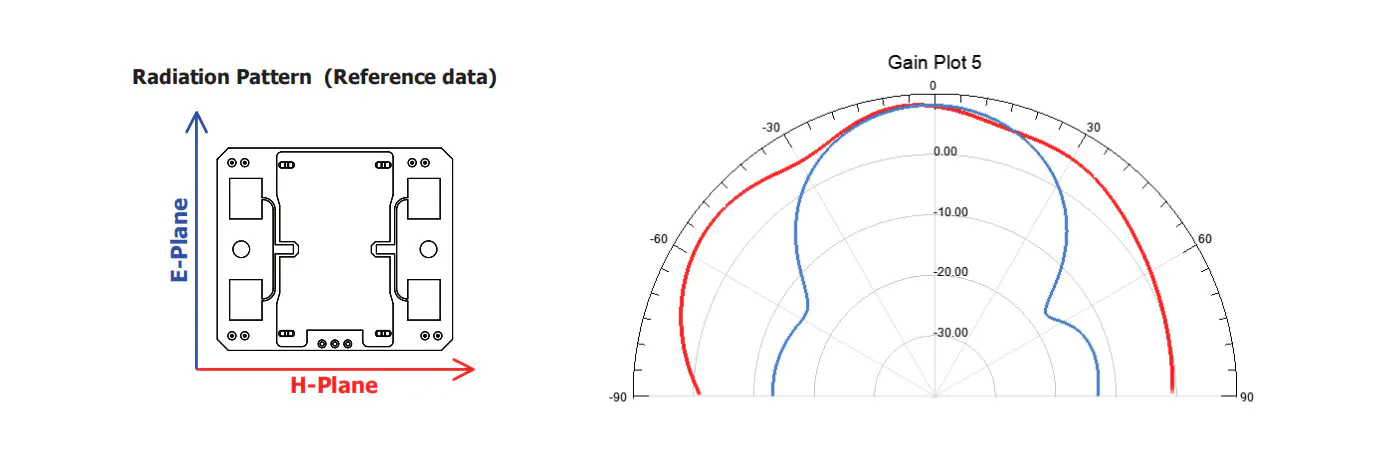

Corak radiasi
Pengenalan ringkas

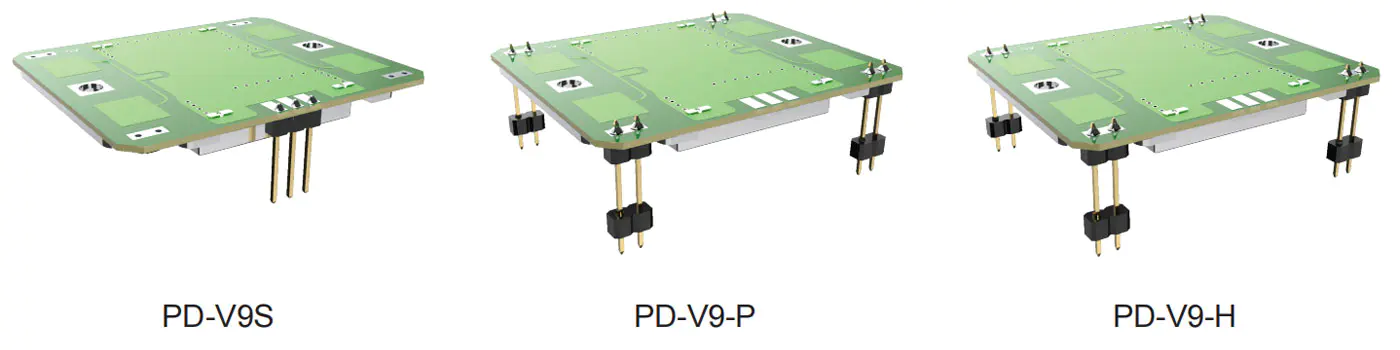

Sensor kecerahan siri PD-V9 beroperasi di X-band. Kekerapan operasi berada dalam julat kekerapan 10.525GHz hingga 10.687GHz. Pengguna perlu membuat pembelian berdasarkan menyesuaikan mengikut peraturan kekerapan negara di mana ia berada. Sebagai contoh, 10.525GHz, 1 0.587GHz, 10.687GHz. Sensor siri PD-V9 digunakan secara meluas dalam produk keselamatan dan pengawasan produk, sensor pintu automatik, lampu penderiaan mudah alih, sensor IoT, sensor kelajuan, dan pelbagai produk sensor mudah alih.
Sensor mempunyai pengesanan sudut besar H-pesawat dan pengesanan sudut kecil EPLAN. Pengguna boleh membetulkan sensor pada sudut yang berbeza seperti yang diperlukan semasa penggunaan. Seolah -olah pengguna menginginkan arus kerja sensor menjadi sekecil mungkin, anda boleh menetapkan mod bekalan kuasa sensor ke mod PWM (kitaran tugas), yang dapat mengurangkan arus kerja dengan berkesan.
Masalah yang mungkin dihadapi
Apabila pengguna menghadapi isu -isu berikut semasa menggunakan atau secara langsung menggantikan sensor asal.
1. Penggunaan Pertama:
Apabila anda menggunakan modul sensor gelombang mikro PD-V9-S X-band dengan output pin untuk kali pertama dan menghadapi sensitiviti yang tinggi atau sensitiviti yang tidak mencukupi, anda harus terlebih dahulu menyemak status penetapan keuntungan litar penguatan. Dan sama ada kaedah pengiraan yang digunakan oleh MCU untuk memproses isyarat adalah sesuai. Secara umumnya, mudah untuk mencari penyelesaian.
2. Masalah yang mungkin timbul apabila secara langsung menggantikan sensor yang digunakan sebelum ini:
Apabila secara langsung menggantikan sensor yang digunakan sebelum ini, terdapat juga masalah kepekaan yang tinggi dan kepekaan yang rendah, yang dapat diselesaikan dengan mudah. Hanya meningkatkan litar penguatan atau mengurangkan keuntungan litar penguatan adalah mencukupi. Tidak perlu mempertimbangkan algoritma pemprosesan isyarat MCU.
Bantu pemula yang mungkin diperlukan semasa menggunakan:
Jika anda menghadapi kesukaran semasa menggunakan sensor siri PD-V9 dan memerlukan bantuan. Anda boleh menghubungi kami melalui e -mel. Secara umumnya, jawapan boleh diperolehi.
Pengenalan Produk:
Pengenalan produk boleh diubahsuai dan diperbaiki oleh PDLUX pada bila -bila masa apabila perlu. Tidak semestinya semua orang akan diberitahu tepat pada masanya.
