PDLUX PD-M330-C 5.8GHz MMWAVE Kehadiran Manusia Pengesan
Gunakan FMCW untuk mengesan orang di kawasan yang ditentukan. Dengan menggabungkan pemprosesan isyarat radar dengan algoritma pengesanan manusia yang tepat, pengesanan manusia sensitiviti yang tinggi dapat dicapai, yang dapat mengesan sasaran manusia yang bergerak dan bergerak. Kehadiran biologi (terutamanya tubuh manusia) dengan ciri -ciri seperti pernafasan dan degupan jantung dalam julat pengesanan dikesan, supaya tubuh manusia dapat dirasakan tanpa pergerakan badan, termasuk orang tidur.
Model:PD-M330-C
Hantar Pertanyaan
Ringkasan
Gunakan FMCW untuk mengesan orang di kawasan yang ditentukan. Dengan menggabungkan pemprosesan isyarat radar dengan algoritma pengesanan manusia yang tepat, pengesanan manusia sensitiviti yang tinggi dapat dicapai, yang dapat mengesan sasaran manusia yang bergerak dan bergerak. Kehadiran biologi (terutamanya tubuh manusia) dengan ciri -ciri seperti pernafasan dan degupan jantung dalam julat pengesanan dikesan, supaya tubuh manusia dapat dirasakan tanpa pergerakan badan, termasuk orang tidur.
Spesifikasi
| Kekerapan operasi: | 5.8GHz |
| Beban yang dinilai: | 800W (Resistif)/300W (kapasitif) |
| Voltan dinilai: | 100-240V AC, 50/60Hz |
| Isyarat output: | Suis hidup/mati |
| Penggunaan kuasa siap sedia: | <0.4W |
| Ketinggian pemasangan: | 2.5-6m |
| Jejari pengesanan: | > 2-6m (laras) |
| Julat Kawalan Cahaya: | 5-300LUX - siang hari |
| Kelewatan Kelewatan: | 10 saat hingga 8 minit (Tetapkan penutupan kelewatan masa yang diperlukan) |
| Tahap Perlindungan: | IP20 |

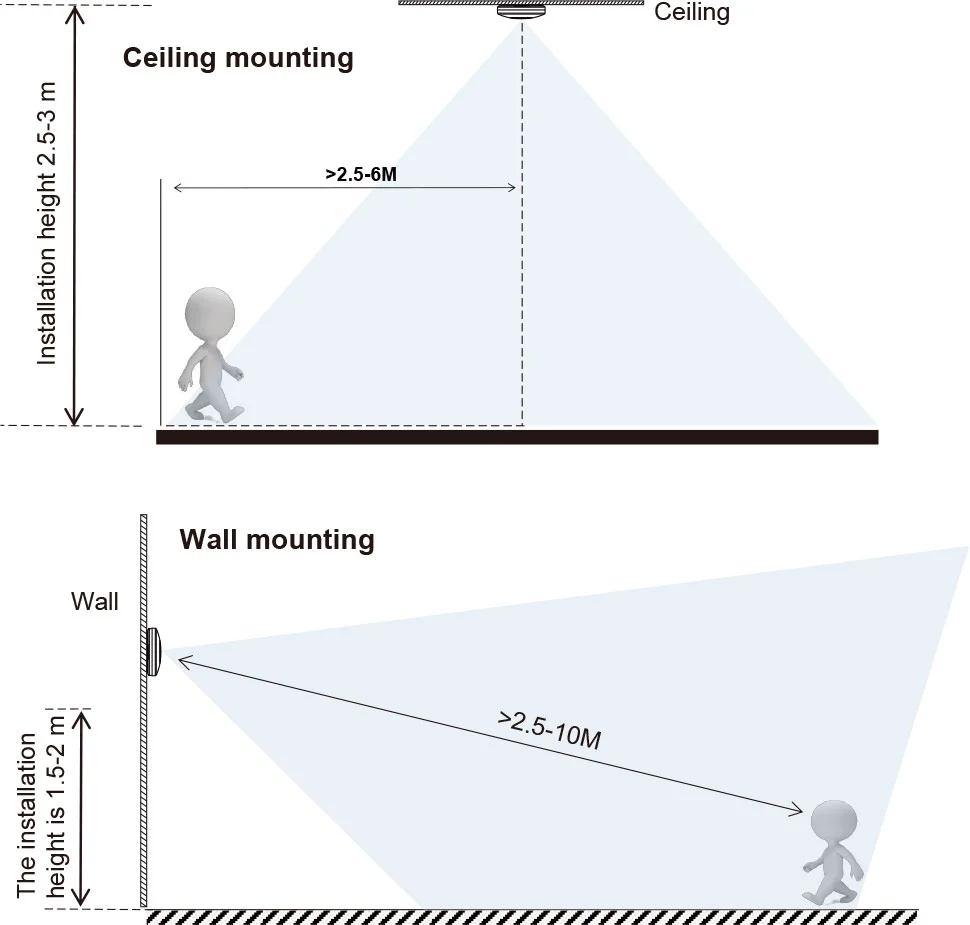

Gambarajah skematik pengagihan kawasan pengesanan
Fungsi
Kenal pasti siang dan malam secara automatik. Boleh menyesuaikan cahaya ambien mengikut keinginan anda: apabila berpaling kepada matahari (max), ia akan berfungsi pada waktu siang dan pada waktu malam. Apabila berpaling ke bulan (min), ia hanya akan berfungsi di bawah keadaan kurang daripada 10Lux. Bagi penyesuaian, sila rujuk kepada cara ujian.
Time-delay ditambah secara berterusan: Apabila ia menerima isyarat induksi kedua selepas induktor pertama, ia akan mengira masa sekali lagi pada seluruh asas kelewatan kali pertama. (Menetapkan masa)
Pelarasan Kelewatan: Boleh ditetapkan seperti yang diperlukan. Nilai minimum adalah 10 saat, dan nilai maksimum adalah 8 minit

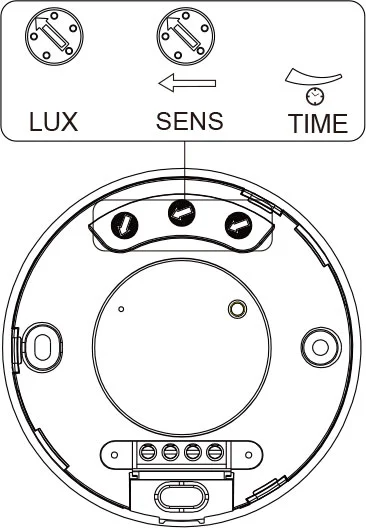

(1) Tetapan kawalan cahaya
Laraskan cahaya kerja. Hidupkan mengikut arah jam untuk meningkatkannya dan bertukar arah jam mengikut arah jam untuk mengurangkannya. Apabila beralih ke mini, ia hanya akan berfungsi di bawah kawalan cahaya kira-kira 10Lux, apabila beralih ke maks, ia boleh berfungsi dengan kawalan cahaya.
(2) tetapan masa
Laraskan tetapan masa kerja beban. Hidupkan mengikut arah jam untuk meningkatkannya dan bertukar arah lawan jam untuk mengurangkannya. Tetapan masa adalah kira -kira 8 minit apabila beralih ke max, dan tetapan masa adalah kira -kira 10sec apabila beralih ke min.
(3) Tetapan Julat Pengesanan (Kepekaan)
Jarak pengesanan adalah minimum apabila bertukar lawan jam ke bahagian bawah, dan maksimum apabila beralih mengikut arah jam ke bahagian bawah.
Pelbagai maksimum sasaran pengesanan radar adalah jarak garis lurus 6m antara tubuh manusia dan sensor, dan julat pengesanan adalah 2-6m.
Nota: Apabila cahaya menjadi auto, ia akan mengambil 1 saat sebelum sensor bersedia untuk mengesan pergerakan lain, iaitu, hanya isyarat yang dikesan 1 saat kemudian dapat cahaya menjadi auto-on.
Ia adalah untuk pelarasan masa kelewatan dari saat isyarat yang dikesan dan cahaya auto-on hingga cahaya auto-off. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda lebih baik menurunkan masa kelewatan demi penjimatan tenaga, kerana sensor inframerah mempunyai fungsi penderiaan yang berterusan, iaitu, mana-mana pergerakan yang dikesan sebelum masa kelewatan akan memulakan semula pemasa dan cahaya akan terus jika ada manusia dalam julat pengesanan.

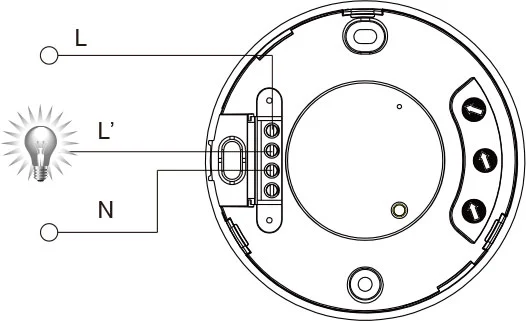

Gambar rajah wayar sambungan
● Sambungkan n, l dengan kuasa;
● Sambungkan N, L 'dengan beban.

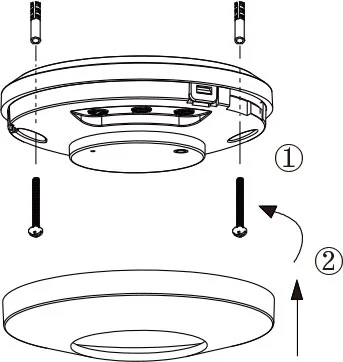

Arahan pemasangan
Catatan:
Sebelum memasang kuasa matikan
Ujian
1. Hidupkan lux tombol mengikut arah jam ke maksimum (matahari). Hidupkan tombol masa anti-arah jam ke minimum.Turn Sensor Knob mengikut arah jam ke maksimum.
2. Selepas kuasa, jika tiada isyarat berterusan dikesan, beban terkawal akan berhenti bekerja selepas 10 saat hingga 8 minit.
3. Setelah dikesan, beban berfungsi dan cahaya penunjuk dihidupkan. Selepas 10 saat hingga 8 minit, jika tiada isyarat berterusan dikesan, cahaya penunjuk berhenti berfungsi. Jika isyarat dikesan selepas 10 saat, beban harus mula berfungsi, cahaya penunjuk harus menyala, dan berhenti bekerja setelah 5 saat hingga 8 minit. Pada masa ini, tiada isyarat berterusan dikesan.
4. Putar tombol lux berlawanan arah minimum. Sekiranya ujian dijalankan pada 10Lux atau ke atas, beban tidak boleh berfungsi selepas beban induktif berhenti berfungsi; Tetapi jika anda menutup tetingkap pengesanan dengan objek legap (tuala, dan lain -lain), beban akan berfungsi. Dalam ketiadaan isyarat penderiaan, beban harus berhenti bekerja dalam masa 10 saat hingga 8 minit.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, terdapat sebarang perubahan dan pengubahsuaian kepada pengilang tanpa notis!
Adalah dilarang keras untuk menyalin kandungan manual arahan untuk tujuan lain tanpa kebenaran Syarikat.
