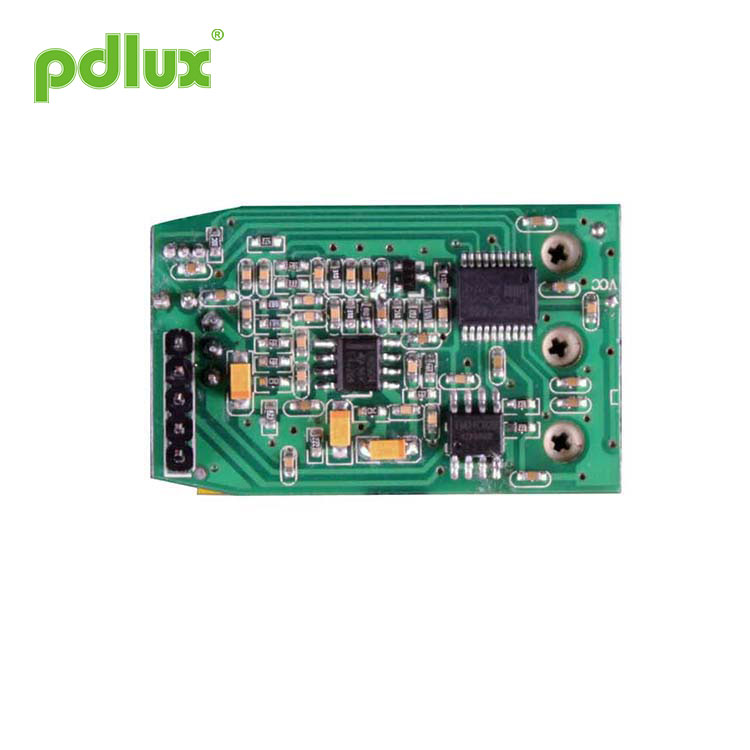

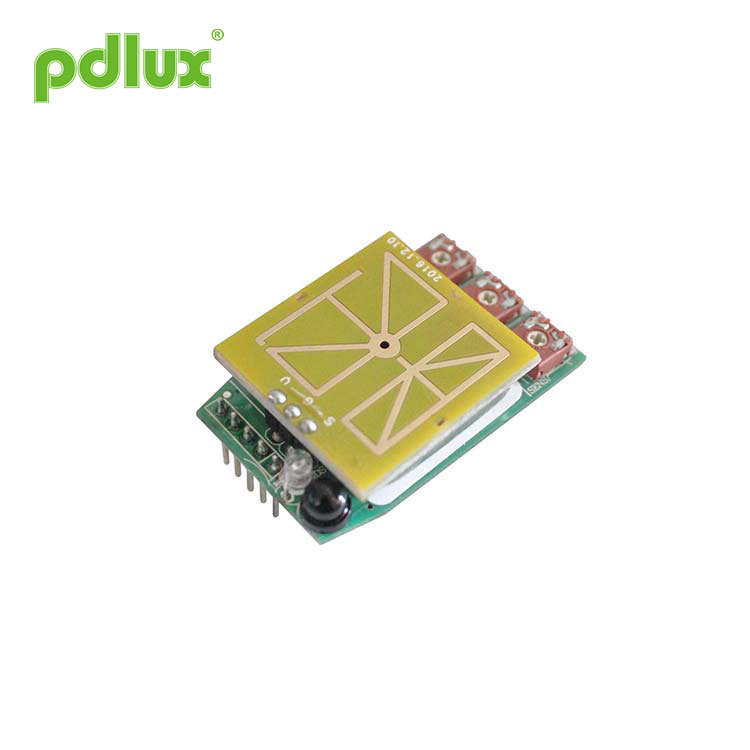

Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR
Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR adalah modul kawalan depan depan lengkap yang terdiri daripada sensor gelombang mikro 5.8GHz 360 darjah, sensor fotosensitif, litar penguat isyarat, litar penerima MCU dan kawalan jauh . Tiga potensiometer dapat menyesuaikan kepekaan pengesanan, masa tunda, dan jarak pencahayaan. Isyarat kawalan output secara langsung dapat mengawal litar relay, pin permulaan bekalan kuasa beralih, dan litar kawalan lain. Sangat sesuai untuk pengembangan sekunder pengguna yang berbeza dan pemasangan cengkerang dengan struktur yang berbeza.
Model:PDLUX PD-S16-V1
Hantar Pertanyaan
Ringkasan
Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR
|
Sumber kuasa: DC5V Semasa bekerja: <30mA Frekuensi kerja sensor gelombang mikro: 5.8GHz Suhu kerja: -15 ° C ~ + 70 ° C Tetapan masa: 10sec-20min. (boleh laras)Kawalan cahaya: 10-300LUX, semua cahaya (boleh laras) |
Sudut pengesanan: 360 ° (pemasangan siling), 180 ° (pemasangan dinding) Julat pengesanan: 2-10m (radii.) (Boleh laras). (pemasangan siling) Jarak pengesanan pergerakan menegak:> 20m Kelajuan pengesanan: 0.5m-1.5m / sSaiz penampilan: 42.6mm (panjang) X 26mm (lebar) X 9.4mm (tinggi) |
Maklumat penderia
Function of Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR
Huraian Fungsi Pin：
|
Nombor |
Nama Pin |
Masukan / Keluaran |
Penjelasan |
|
1 |
NC |
|
BUKAN |
|
2 |
NC |
|
BUKAN |
|
3 |
Pengeluaran |
Pengeluaran |
Output isyarat tahap tinggi 10sec-20min (boleh laras) |
|
4 |
+ 5V |
Masukan |
Kuasa positif |
|
5 |
GND |
Masukan |
Kuasa negatif |

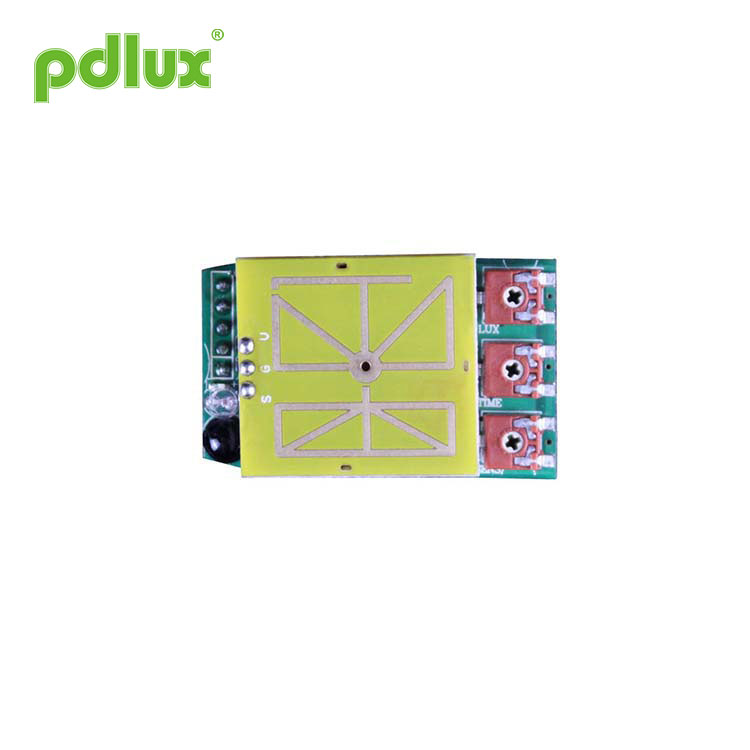

Knob adjustment of Modul Sensor Gelombang Mikro PDLUX PD-S16-V1 Sensor Gelombang Mikro 5.8GHz + Penerima MCU + IR
(1) Tetapan julat pengesanan (kepekaan)
Pengguna boleh memilih kedudukan potensiometer dengan wajar mengikut keperluan julat pengesanan.
(2) Tetapan masa
Pengguna boleh memilih masa kelewatan yang sesuai mengikut persekitaran penggunaan yang berbeza dan definisi produk yang berbeza.
(3) Tetapan kawalan cahaya
Nilai pencahayaan berfungsi boleh memilih kedudukan yang sesuai dalam lingkungan 10 ~ 300LUX dan semua cahaya.
