Modul Sensor Radar Doppler PDLUX PD-V10 24.125GHz Untuk Sensor Penghunian Dalam Suis Pencahayaan Automatik

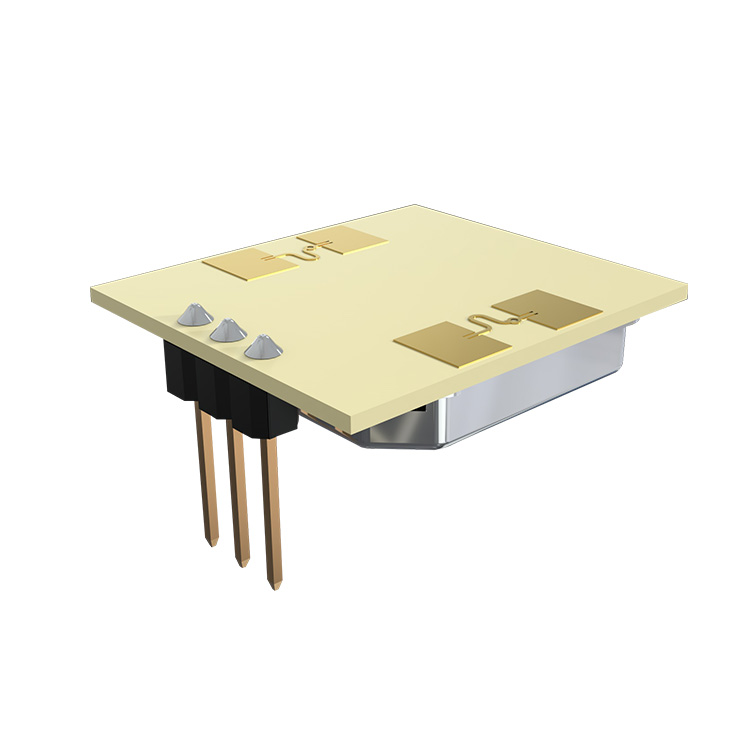

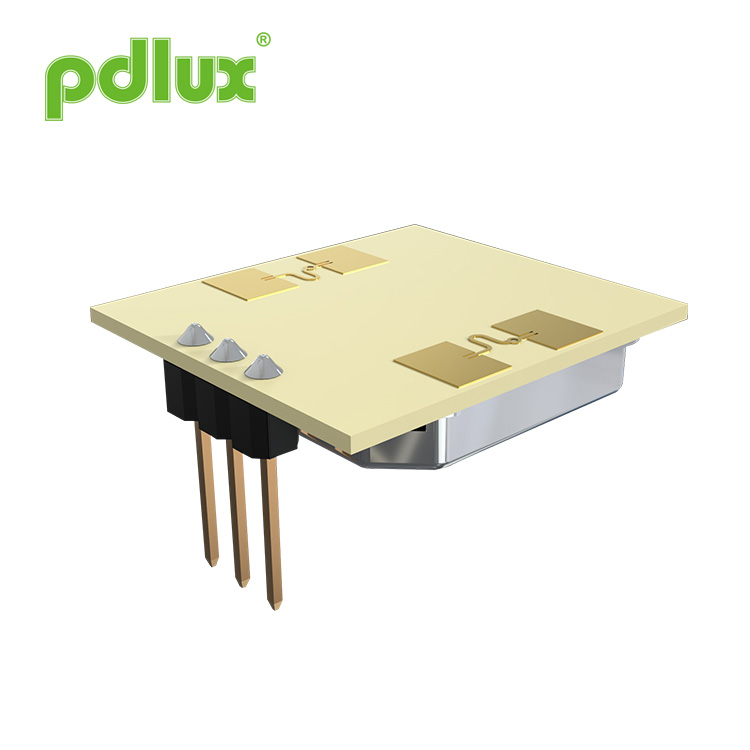

Modul Sensor Radar Doppler PDLUX PD-V10 24.125GHz Untuk Sensor Penghunian Dalam Suis Pencahayaan Automatik adalah modus transceiver K-Band Bi-Static Doppler. Ia adalah Resonator Oscillator (CRO) terbina dalam. Modul ini, V10 menggunakan Antena Plane datar , sesuai untuk pemasangan di dinding. Ia dapat meningkatkan kemampuan penerimaan isyarat depannya dan mengurangkan kawasan buta sayapnya. Kinerjanya lebih baik daripada sensor di pasaran.
Model:PDLUX PD-V10
Hantar Pertanyaan
Modul Sensor Radar Doppler PDLUX PD-V10 24.125GHz Untuk Sensor Penghunian Dalam Suis Pencahayaan Automatik
Modul Sensor Radar Doppler PDLUX PD-V10 24.125GHz Untuk Sensor Penghunian Dalam Suis Pencahayaan Automatik is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Modul ini sangat sesuai untuk sensor penghunian pada suis lampu automatik. Ia juga boleh digunakan untuk pengesan penyusup pemasangan siling.
Menurut EN 300440-V2.1.1ã € 62479-2010, arahan RED-2014/53 / eu
Menurut FCC Bahagian 15.249
Menurut EN 62321, ROHS Directive-2011/65 / eu Menurut REACH Directive-1907/2006 / ec
|
Application of Modul Sensor Radar Doppler PDLUX PD-V10 24.125GHz Untuk Sensor Penghunian Dalam Suis Pencahayaan Automatik â— Suis pintar â— Suis yang digantung di dinding â— Penceroboh mengesan Ciri dan kelebihan â— Output kuasa tanpa wayar rendah â— Penggunaan tenaga yang rendah â Pengesanan tanpa sentuhan â— Mudah dihubungkan dengan alat kawalan â Output bunyi rendah |
 |
|
Parameter |
Catatan |
Min |
Jenis |
Maks |
Unit |
|
Penetapan Kekerapan |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Kuasa Sinaran (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Menetap Masa |
|
5 |
10 |
20 |
μSec |
|
Kekuatan Isyarat yang Diterima |
2 |
150 |
200 |
250 |
μVp-p |
|
Bising |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Voltan bekalan |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Penggunaan terkini |
|
25 |
35 |
45 |
mA |
|
Kekerapan Pengulangan Nadi |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Lebar nadi |
4 |
10 |
20 |
30 |
μSec |
|
Suhu Operasi |
|
-20 |
25 |
60 |
℃ |
|
Berat |
|
2.5 |
3.5 |
4.0 |
g |
Catatan1: Pelepasan terpancar dirancang untuk memenuhi peraturan FCC.
Note2:The Kekuatan Isyarat yang Diterima(RSS) is measured at the total 1 Ways path loss of 70dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Catatan4: Operasi nadi
