PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih 24G CDM324

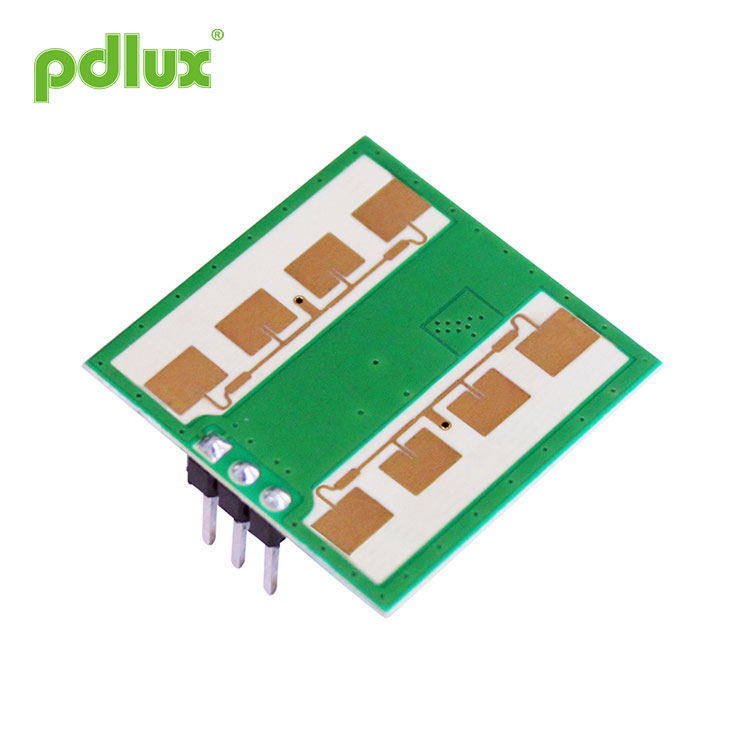

PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih Sensor Mudah Alih 24G CDM324 adalah modus transceiver K-Band Bi-Static Doppler. Ini Resonator Oscillator (CRO) terbina dalam. Modul ini, PD-V12 mengadopsi Antena Plane rata, sesuai untuk pemasangan di dinding. Ia dapat meningkatkan kemampuan penerimaan isyarat depannya dan mengurangkan kawasan buta sayapnya. Kinerjanya lebih baik daripada sensor di pasaran.
Model:PDLUX PD-V12
Hantar Pertanyaan
PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih 24G CDM324
 |
Application of PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih 24G CDM324 â— Suis pintar â— Suis yang digantung di dinding â— Penceroboh mengesan PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Modul ini sangat sesuai untuk sensor penghunian pada suis lampu automatik. Ia juga boleh digunakan untuk pengesan penyusup pemasangan siling. Menurut EN 300440-V2.1.1ã € 62479-2010, arahan RED-2014/53 / EU Menurut FCC Bahagian 15.249 Menurut EN 62321, arahan ROHS - 2011/65 / EU Menurut arahan REACH - 1907/2006 / EC |
|
Parameter |
Catatan |
Min |
Jenis |
Maks |
Unit |
|
Voltan bekalan |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Penggunaan terkini |
Icc |
20 |
35 |
38 |
mA |
|
Mod operasi |
Dikuasakan oleh PWM, ia dapat mengawal arus kerja pada 3-15mA |
||||
|
Lebar nadi |
Tpulse |
10 |
μs |
||
|
Suhu Operasi |
Atas |
-30~+85+100（Maks.） |
℃ |
||
|
Suhu Penyimpanan |
Tstg |
-10 |
+60 |
℃ |
|
|
Masa yang stabil |
|
<5 |
μSec |
||
|
Penetapan Kekerapan |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kuasa Sinaran (EIRP) |
Merengus |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Kelembapan Suasana Penyimpanan |
45% ~ 65% |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125GHz Pengecaman Wajah Modul Sensor Gelombang Mikro Sensor Mudah Alih 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Catatan1: Pelepasan terpancar dirancang untuk memenuhi peraturan FCC dan CE.
Catatan2: Kekuatan Isyarat yang Diterima (RSS) diukur pada jumlah kehilangan jalan 1 Cara 70dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Catatan4: Operasi nadi
