Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz

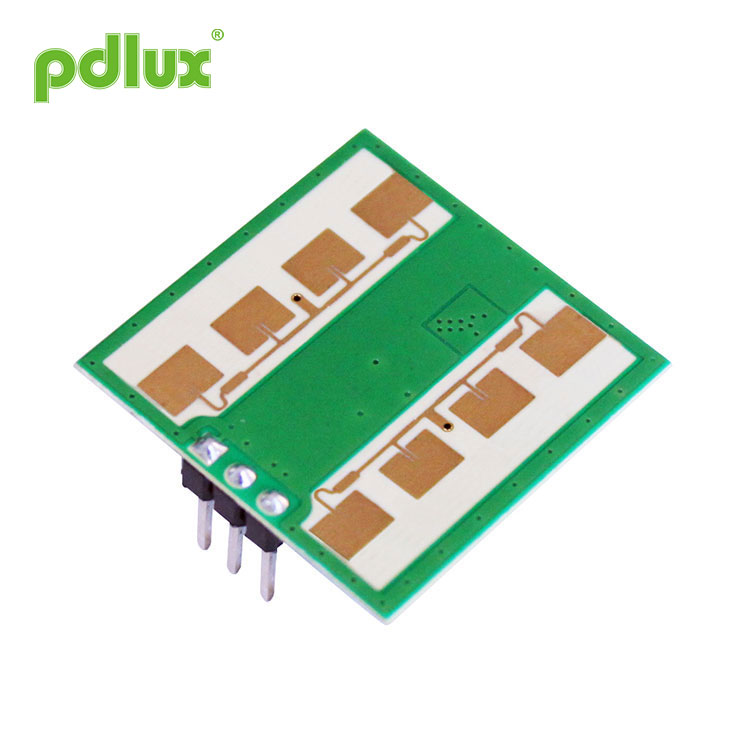

Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz adalah modlue transceiver K-Band Bi-Static Doppler. Ifs built-in Resonator Oscillator (CRO). Modul ini, PD-V12 mengadopsi Antena Plane rata, sesuai untuk pemasangan di dinding. Ia dapat meningkatkan kemampuan penerimaan isyarat depannya dan mengurangkan kawasan buta sayapnya. Kinerjanya lebih baik daripada sensor di pasaran.
Model:PD-V12
Hantar Pertanyaan
Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz
|
Application of Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz â € ¢Suis pintar â € ¢Suis tergantung di dinding â € ¢Penceroboh mengesan
Corak Rasuk Antena
|
Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Modul ini sangat sesuai untuk sensor hunian pada suis lampu automatik. Ia juga boleh digunakan untuk pengesan penyusup pemasangan siling.
Menurut EN 300440-V2.1.1ã € 62479-2010,
Menurut FCC Bahagian 15.249
Size of Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz
|
| Parameter | Catatan | Min | Jenis | Maks | Unit |
| Voltan bekalan | Vcc | 3 | 5 | 5.25 | V |
| Penggunaan terkini | Icc | 20 | 35 | 38 | mA |
| Mod operasi | Dikuasakan oleh PWM, ia dapat mengawal arus kerja pada 3-15mA | ||||
| Lebar nadi | Tpulse | 10 | μs | ||
| Suhu Operasi | Atas | -30~+85 +100 (Maks.) | 8C | ||
| Suhu Penyimpanan | Tstg | -10 |
|
60 | ° C |
| Masa yang stabil |
|
<5 | μSec | ||
| Penetapan Kekerapan | f | 24 | 24.125 | 24.25 | GHz |
| Kuasa Sinaran (EIRP) | Merengus | <2.0 | <2.5 | <3.0 | mW |
| Kelembapan Suasana Penyimpanan | 45% ~ 65% | RH | |||
WARNING of Modul Sensor Radar Gelombang Milimeter PDLUX PD-V12 24GHz: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
dan ambang MCU.
Catatan1: Pelepasan terpancar dirancang untuk memenuhi peraturan FCC dan CE.
Catatan2: Kekuatan Isyarat yang Diterima (RSS) diukur pada jumlah kehilangan jalan 1 Cara 70dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Catatan4: Operasi nadi
