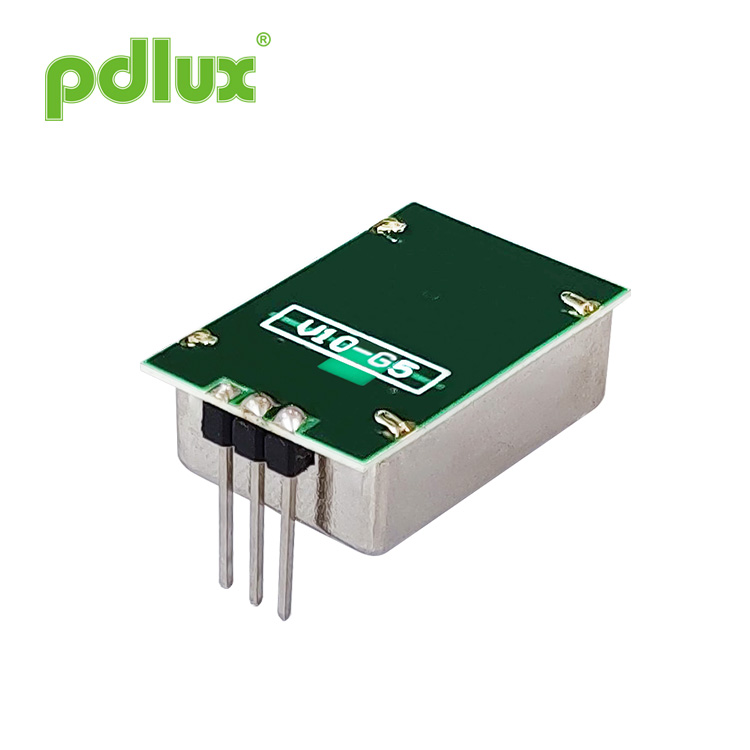

PDLUX PD-V10-G5 Miniatur X-Band Microwave Transceiver

PDLUX PD-V10-G5 miniatur X-Band microwave transceiver ialah miniatur X-Band microwave transceiver yang menggunakan fenomena anjakan Doppler untuk "merasakan" gerakan. Unit ini, ditempatkan di dalam tin logam, mempunyai pengayun stabil resonator dielektrik, yang menyediakan kestabilan operasi pada julat suhu yang luas dalam sama ada CW atau mod nadi kitaran tugas rendah dan bersepadu penerima homodyne untuk sensitiviti dan kebolehpercayaan yang dipertingkatkan. Keluarga modul ini tersedia dengan sama ada voltan bekalan +5v atau +3v.

Model:PD-V10-G5

Hantar Pertanyaan

PDLUX PD-V10-G5 Miniature X-Band Microwave Transceiver

Ciri-ciri utama

• Kos rendah • Penggunaan Kuasa Rendah • Kepekaan Tinggi • Versi 3V dan 5V tersedia • Tampal Antena • mematuhi RoHS

Aplikasi

• Suis aruhan gelombang tangan dinding • Penderia gerakan 360° dipasang di siling • Sensor keselamatan jenis siling • Sensor lampu sensor siling • Sensor dipasang pada cermin kaca bilik mandi • Pengesanan gerakan Sudut Besar

PD-V10-G5 ialah penderia mudah alih transceiver gelombang mikro X-band yang sangat sensitif yang menggunakan skema tingkap untuk penghantaran dan penerimaan. Ia menampilkan pengesanan 360 darjah, penderia gerakan untuk pengesanan siling, penderia keselamatan yang dipasang di dinding, suis penderiaan cahaya, cermin kaca untuk penderiaan badan automatik dan pelbagai produk pengesanan gerakan gelombang mikro (radar) volum kecil.

Ia harus mematuhi peraturan aplikasi penderia gelombang mikro, dan cangkerang mestilah diperbuat daripada plastik kejuruteraan. Contohnya, plastik kejuruteraan, seperti ABS, PC, PS, dll. Tegasnya melarang penggunaan penutup logam tertutup sepenuhnya!

Dalam penggunaan, kaedah yang berbeza boleh digunakan untuk memberikan kuasa mengikut keperluan. 1. Kuasa langsung bekalan. 2. CW atau mod nadi kitaran tugas rendah Bekalan kuasa dalam mod PWM (boleh mengurangkan arus dihasilkan semasa operasi).

PD-V10-G5 ialah penderia gelombang mikro yang keputusan dan prestasinya memerlukan penyelarasan kemudiannya litar dan algoritma.

Keluarga modul PD-V10-G5 ditawarkan dalam tiga spesifikasi: 5V dan 3V, serta julat voltan am 3-5V.

Saiz produk

Products size

Corak Liputan

Coverage Pattern

Parameter	Nota	Min	Taip			Maks		Unit
Voltan bekalan	Vcc	3.0	5.0			5.25		V
Versi voltan rendah		2.8	3.0			3.5
Penggunaan terkini	lcc	20	35			38		mA
Mod kerja 1	Dikuasakan oleh PWM, ia boleh mengawal arus kerja pada 3-15mA							Taip
Mod kerja 2	Mod voltan standard
Lebar Nadi	Tpulse	10μS (Boleh dilaraskan mengikut keperluan)						dalam julat
Masa Stabil		5μSec						dekat dengan
Suhu Operasi	Atas	-30~+85			+100 (Maks.)			℃
Suhu Penyimpanan	Tstg	-10			+60			℃
bising		3.5		4.0			4.5	mVrms
Tetapan Kekerapan	f	24.000		24.125			24.250	GHz
Kuasa Terpancar (EIRP)	Merengus	<2.0		<2.5			<3.0	mW
Kelembapan Ambien Penyimpanan		10%~65%						RH

AMARAN: Julat pengesanan sebenar adalah berkaitan dengan perolehan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Reka bentuk pelepasan sinaran mematuhi peraturan FCC dan CE.

Peringatan khas:
Oleh kerana jumlah ketebalan papan litar hanya 0.52mm. Penggunaan daya sisi yang berlebihan pada pin boleh menyebabkan kerajang kuprum pecah. Menyebabkan kerosakan sensor.

NOTA
Kekuatan output sensor （julat pengesanan）bergantung pada Nisbah Isyarat kepada Bunyi. Lebih tinggi atau lebih rendah daripada suhu operasi nominal, sensor juga boleh berfungsi, tetapi prestasi akan berkurangan.

Untuk mengelakkan kerosakan pada peranti, penjagaan harus dilakukan semasa pengendalian. Langkah berjaga-jaga Nyahcas Elektrostatik (ESD) yang betul hendaklah dipatuhi pada semua peringkat penyimpanan, pengendalian, pemasangan dan ujian.
