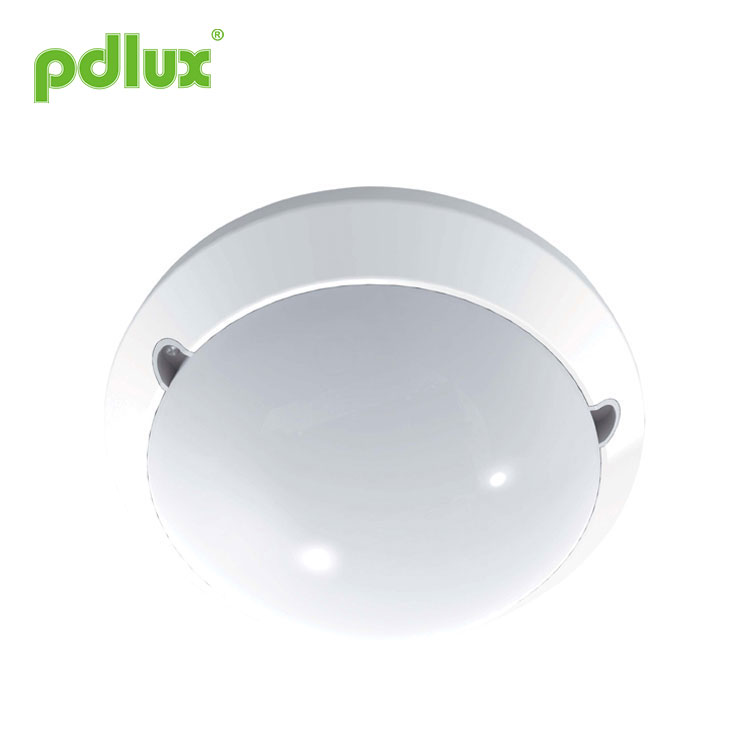

Penderia Pergerakan Gelombang Mikro Radar Diterajui Lampu Siling

Arahan Lampu Penderia Gelombang Mikro PD-LED2004-G

Ringkasan

Ini ialah penderia gelombang mikro yang menukar lampu LED terkawal., Penderia gelombang mikro telah dibina ke dalam lampu, ia mempunyai 98pcs LED kecerahan tinggi di dalamnya, dengan jumlah kuasa 16 watt. Apabila lampu dihidupkan, fluks bercahaya akan menjadi lebih daripada 800 lm, bersamaan dua kali ganda daripada lampu pijar 60 watt(≈400lm). Suis penderia gelombang mikro ialah suis automatik jenis baharu yang datang selepas suis suara dan suis penderia inframerah. cara pengesanan mempunyai kelebihan di bawah berbanding dengan yang lain seperti berikut: 1. pengesanan bukan sentuhan, 2. Sesuai untuk persekitaran yang tidak baik, kebal kepada suhu, kelembapan, bunyi, udara, habuk, cahaya...3. Keupayaan gangguan RF, 4.

Kuasa penghantaran hanya 0.2 mW, Ia tidak akan membahayakan tubuh manusia. Pemasangan mudah + pendawaian mudah.

Kami menggunakan suis penderia lanjutan yang sensitif ini dalam kawalan pencahayaan, membolehkan lampu menyala secara automatik apabila ada, dimatikan secara automatik apabila keluar Selain penggunaan meluas di tangga lorong, ruang tamu dan bilik tidur, ia juga boleh dipasang di dalam bilik air.

Suis sensor gelombang mikro terbina dalam boleh menembusi plastik, kaca, kayu. Jadi ia boleh dipasang dalam kaca atau lampu plastik cangkang Ini membenarkan penggunaan suis penderia gelombang mikro dalam gaya lampu yang berbeza untuk kawalan tenaga. Kini, kami boleh menyediakan pelbagai lampu LED penderia gelombang mikro untuk memenuhi keperluan orang yang berbeza dengan pilihan yang berbeza.

Spesifikasi

Sumber kuasa: 100-240V/AC
Kekerapan kuasa: 50/60Hz
Beban berkadar: 16W Maks.(230V/AC 50Hz)
Sistem HF: 5.8GHz CW gelombang elektrik, jalur gelombang ISM
Kuasa penghantaran: <0.2mW
Tetapan masa: 14sec (S2=OFF) hingga 12min (S1=ON) (boleh laras)
14 saat (S2=OFF) hingga 30min (S1=OFF) (boleh laras)
20sec (S2=ON) hingga 12min (S1=ON) (boleh laras)
20sec (S2=ON) hingga 30min (S1=OFF) (boleh laras)
Julat pengesanan: 1-10m (jejari) (boleh laras)
Kawalan cahaya: 10-2000LUX (boleh laras)
Kuasa siap sedia: <0.9W
Sudut pengesanan: 360°
Fluks bercahaya: 800lm (putih hangat)
830lm (putih sejuk)
Ketinggian pemasangan: 2.5-3.5m (lekap di siling)
Berat: kira-kira 1.43 kg
Bahagian lampu
Kualiti LED: 98PCS
Spesifikasi LED: T5050

Maklumat penderia

Spektrogram

Apabila cahaya menyala, fluks bercahaya akan menjadi lebih daripada 800 lm, bersamaan dua kali ganda daripada lampu pijar 60 watt(≈400lm).

Prosedur pemasangan

Nota: Sila bawa alatan berikut

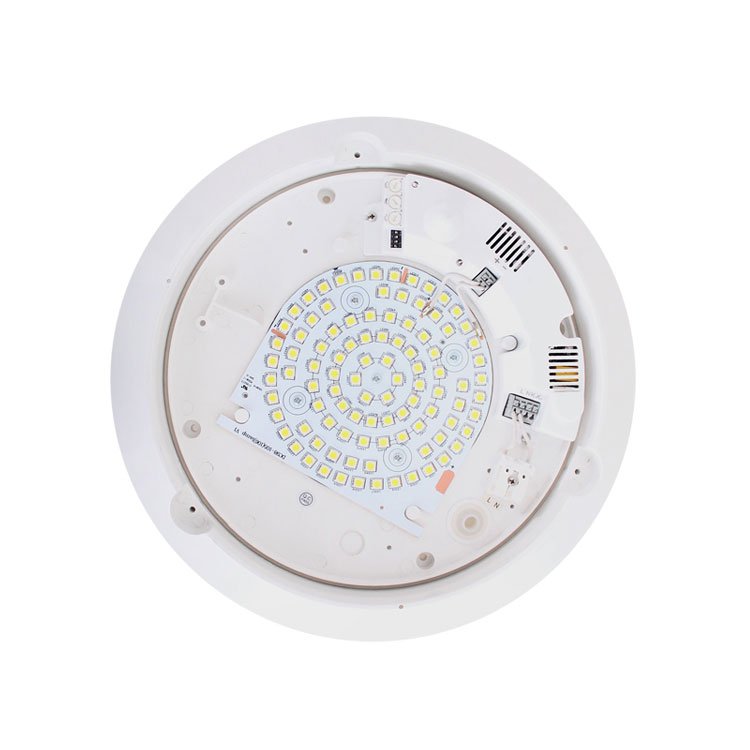

• Langkah1 Matikan skru untuk menanggalkan tudung lampu (seperti berikut:  produk hendaklah dipisahkan kepada dua bahagian sebagai A dan B)

• Langkah2 Putar tombol ke keadaan ideal (seperti Rajah.2)

Litar mempunyai suis kod empat bit, boleh memilih yang berikut.

Apabila kecerahan ambien kurang daripada kira-kira 100LUX (sumber cahaya sejuk), peranti mencetuskan cahaya, jika tiada pengesanan selepas masa tunda pratetap, cahaya akan memasuki keadaan kecerahan 10% dan mengekalkan keadaan ini sehingga terdapat pengesanan pada separuh jalan, dan kemudian cahaya akan menjadi lebih terang.

Anda boleh pratetap mod Sentiasa HIDUP (hanya berkesan apabila dihidupkan), iaitu, suis sesalur kuasa yang mengawal lampu dihidupkan atau dimatikan. Jika anda menghidupkan atau mematikan suis dalam masa yang singkat, ia akan berfungsi sebagai lampu biasa. Jika anda menghidupkan suis untuk masa yang lama, lampu akan sentiasa dihidupkan kira-kira 6 jam dan kemudian memasuki keadaan penderiaan. Untuk mematikan suis dan kemudian hidupkan, anda boleh memulakan semula mod Sentiasa HIDUP.

Tetapan julat pengesanan (sensitiviti)

Jangkauan ialah istilah yang digunakan untuk menerangkan jejari zon pengesanan lebih kurang bulat yang dihasilkan di atas tanah selepas memasang lampu penderia pada ketinggian 2.5m, pusingkan kawalan jangkauan sepenuhnya melawan arah jam untuk memilih jangkauan minimum (lebih kurang 1m jejari), dan mengikut arah jam sepenuhnya untuk memilih jangkauan maksimum (lebih kurang 10m jejari).

NOTA: jarak pengesanan di atas diperoleh dalam kes seseorang yang bertinggi antara 1.6m~1.7m dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika perawakan, angka dan kelajuan bergerak seseorang berubah, jarak pengesanan juga akan berubah.

Dalam kes yang berbeza, sensitiviti lampu mempunyai sisihan tertentu.

Apabila menggunakan produk ini, sila laraskan kepekaan pada kedudukan yang sesuai yang anda perlukan, sila jangan laraskan kepekaan kepada maksimum, untuk mengelakkan produk tidaktidak berfungsi biasanya disebabkan oleh gerakan yang salah.Oleh kerana kepekaan terlalu tinggi mudah mengesan gerakan yang salah oleh daun & langsir yang ditiup angin, haiwan kecil dan gerakan yang salah akibat gangguan grid kuasa & peralatan elektrik. Semua mereka yang mengetuai produk tidak berfungsi seperti biasa!
Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, kemudian ujinya.

Jarak pengesanan mungkin berganda untuk pantulan pada medan elektromagnet gelombang mikro dengan bahan logam atau kaca. Oleh itu, kurangkan sensitiviti untuk mencapai jarak pengesanan yang sesuai. Jangan sekali-kali pusingkan tombol SENS ke nilai maksimum untuk mengelakkan pengesanan ralat. Juga persekitaran sekeliling akan membawa kepada tindakan ralat, mis. kereta yang lalu lalang atau objek berkeliaran yang disebabkan oleh angin. Produk hendaklah dipasang lebih daripada 4 meter satu daripada yang lain, jika tidak, gangguan di antara mereka akan menyebabkan tindakan ralat.

Penetapan masa

Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 14 saat (pusing sepenuhnya lawan jam) dan maksimum 12 minit (30 minit) (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan zon pengesanan dan untuk melakukan ujian berjalan.

NOTA: Selepas lampu dimatikan, ia mengambil masa lebih kurang. 1 saat sebelum ia dapat mula mengesan pergerakan semula. Lampu hanya akan dihidupkan sebagai tindak balas kepada pergerakan apabila tempoh ini telah berlalu.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan auto-hidup cahaya sehingga auto-mati cahaya. Anda boleh menentukan masa kelewatan mengikut keperluan praktikal anda. Tetapi lebih baik anda mengurangkan masa kelewatan demi penjimatan tenaga, memandangkan penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan cahaya akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang. 10-2000lux.
Pusingkan sepenuhnya lawan jam untuk memilih operasi senja hingga subuh pada kira-kira 10 lux.
Pusingkannya sepenuhnya mengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Tombol mesti diputar sepenuhnya mengikut arah jam apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Nota: Tolong jangan laraskan tiga butang berfungsi secara berlebihan. Ini kerana tiga butang berfungsi disambungkan kepada komponen secara terus, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan butang dari mula hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat，dan membawa kepada 360° tanpa henti berpusing. Had julat laras ialah 270°, sila beri perhatian pada perkara ini.

• Langkah3 Letakkan tapak produk pada siling untuk membuat tanda penggerudian (seperti Rajah.4)
• Langkah 4 Pasang produk pada tempat yang anda tandakan (seperti Rajah 5)

• Langkah5 Ketuk skru pengembangan plastik ke dalam lubang yang anda gerudi (seperti Rajah.6)
• Langkah6 Letakkan talian kuasa melalui lubang talian untuk menyambung pada pendawaian (seperti Rajah.7)

Gambarajah wayar sambungan

K1 dan K2 adalah bersamaan dengan satu suis, elektrik dari L ke K1, kemudian keluaran dari K2. Sambungkan ke muatan , hujung satu lagi N . Muatan maksimum ialah 200W(220V)

• Langkah7 Pasangkan tapak produk pada tempat yang dipilih dengan skru (seperti Rajah.8)

• Langkah 8 Pasang tudung lampu PC pada tapak dengan skru (seperti Rajah.9)

Kesalahan dan penyelesaiannya

NOTA: output frekuensi tinggi penderia ini ialah<0.2mW- iaitu hanya satu 5000 kuasa penghantaran telefon mudah alih atau output ketuhar gelombang mikro.

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

●Sila sahkan dengan pemasangan profesion.
●Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
●Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
●Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah.
Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menggunakan kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
