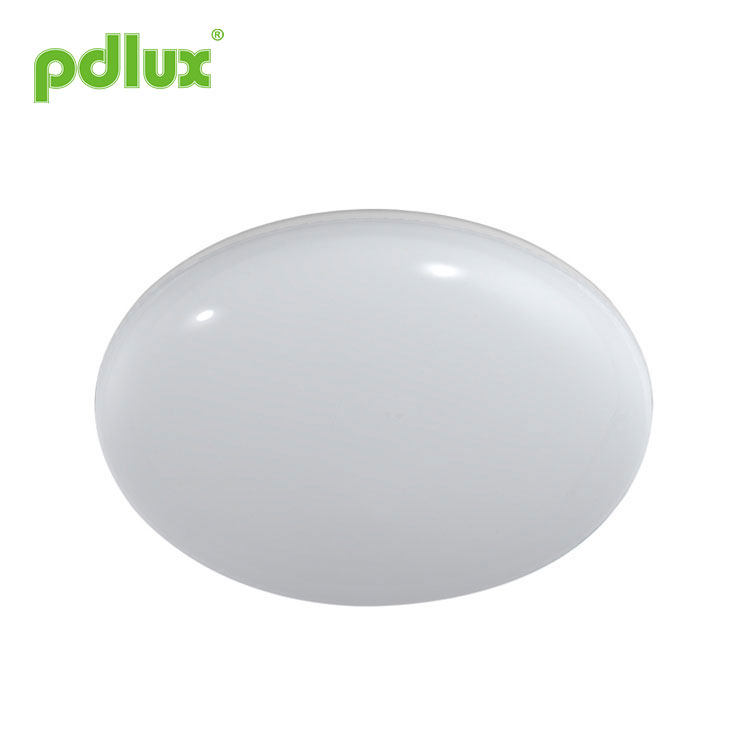

Lampu Siling Akrilik Bulat

Arahan Lampu Penderia Gelombang Mikro PD-LED2036MDS

Ringkasan

Ini adalah sejenis lampu LED penderia Gelombang mikro yang direka bentuk sepenuhnya dan pintar. Apabila cahaya dihidupkan, fluks bercahaya akan menjadi lebih daripada 1100 lm, bersamaan dengan pertiga daripada lampu pijar 60 watt (≈400lm). Ia digunakan secara meluas di koridor, bilik basuh, lobi lif dan sebagainya. Pengurusan pintar sistem meningkatkan kelebihan kestabilan dan penjimatan tenaga. MCU akan memeriksa secara automatik setiap litar dan mengurus maklumat yang dikesan dengan cara yang munasabah. Apabila tiada sebarang isyarat dikesan, sistem akan memulakan mod penjimatan kuasa dan menolak output kuasa secara berperingkat. Output minimum ialah sepersepuluh daripada nilai maksimum, yang, secara besar-besaran, mengurangkan penggunaan kuasa, menurunkan suhu elemen pemanasan dan mengurangkan kehilangan cahaya LED akibat suhu tinggi. Oleh itu, ia menggalakkan kebolehpercayaan produk dan memanjangkan jangka hayat.

Produk ini direka bentuk dengan dua konfigurasi: satu ialah lampu penderia dengan fungsi membekalkan kuasa semasa kecemasan dan satu lagi ialah lampu penderia pintar tanpa fungsi kecemasan. Anda boleh membuat pembelian mengikut keperluan praktikal. Tetapi dalam kebanyakan kes, adalah perlu dan bijak untuk memilih yang pertama, kerana gangguan bekalan elektrik sekali-sekala akan menyebabkan masalah, malah bahaya.

Spesifikasi

Sumber kuasa: 100-240V/AC 50/60Hz
LED Dinilai: 16W Maks.
Sistem HF: 5.8GHz
Faktor kuasa: >0.9
Kuasa penghantaran: <0.3mW
Kuasa siap sedia: <0.9W
Fluks bercahaya: 1100 lm (putih hangat)
1100 lm (putih sejuk)
Tetapan masa: 8sec hingga 12min (boleh laras)
Julat pengesanan: 1-8m (jejari) (boleh laras)
Kawalan cahaya: 10-2000LUX (boleh laras)
Sudut pengesanan: 360°
Ketinggian pemasangan: 2.5-3.5m (lekap di siling)
Bahan: Boden:PC Kap lampu:PC
Perlindungan: IP43, Kelas2

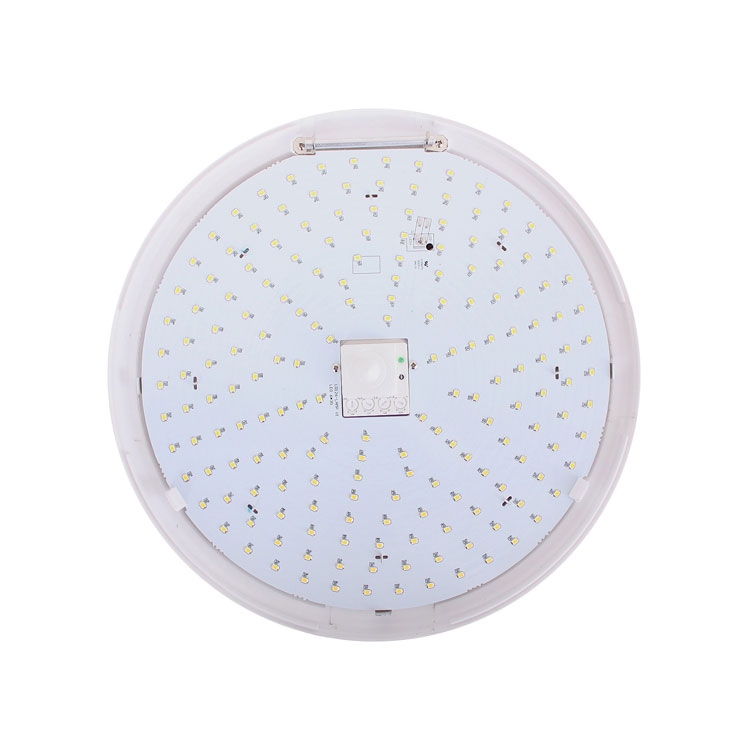

Kuantiti LED: 180PCS (T2835)
Suhu Bekerja:-10-+55 ℃

Maklumat penderia

Cara penetapan: potensiometer

Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

Penetapan masa

Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 8sec(pusing sepenuhnya mengikut arah jam) dan maksimum 12min (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan zon pengesanan dan untuk melakukan ujian berjalan.

Nota: selepas lampu dimatikan, ia mengambil masa lebih kurang. 1 saat sebelum ia dapat mula mengesan pergerakan semula. Lampu hanya akan dihidupkan sebagai tindak balas kepada pergerakan apabila tempoh ini telah berlalu.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan auto hidupkan cahaya sehingga lampu auto mati. Untuk memudahkan pemasangan dan pengeluaran, selepas mula-mula memakai elektrik, kali pertama kelewatan pengesanan tiga kali ialah 3 saat, kemudian masuk ke mod biasa (masa tunda tertentu tertakluk kepada potensiometer). Anda boleh menentukan masa tunda mengikut keperluan praktikal anda. Tetapi lebih baik anda mengurangkan masa kelewatan demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.
Amaran: dalam proses ujian pemasangan, sila jauh dari lampu penderia, kerana ia akan dihidupkan apabila mengesan anda atau kakitangan ujian.

Sila pastikan jarak tertentu dengan lampu penderia apabila ujian, jika tidak, lampu penderia akan dihidupkan sebaik sahaja mengesan anda dalam julat pengesanan.

Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang. 10-2000lux. Putar sepenuhnya lawan jam untuk memilih operasi senja hingga subuh pada kira-kira 10 lux. Putar sepenuhnya mengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Tombol mesti dipusing sepenuhnya mengikut arah jam apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Lokasi pemasangan:
Disebabkan kewujudan transduser cahaya dalam lampu penderia, transduser cahaya mesti disimpan di lokasi di mana cahaya matahari mencukupi, sebaliknya, kita perlu mengelakkan sumber cahaya lain, jika tidak, transduser cahaya akan melakukan penilaian yang tidak wajar untuk persekitaran sinar.
Disebabkan oleh keperluan pelanggan yang berbeza, seperti lokasi pemasangan, lux dan sebagainya, lokasi tombol potensiometer adalah berbeza. apabila digunakan, ia mungkin memerlukan anda melaraskan banyak kali untuk memenuhi keperluan anda.
Tukar lokasi transduksi cahaya kepada lokasi di mana cahaya siang boleh dilihat.

Tetapan julat pengesanan (sensitiviti)

Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari zon pengesanan lebih kurang bulat yang dihasilkan di atas tanah selepas memasang lampu penderia pada ketinggian 2.5m, pusingkan kawalan pengesanan sepenuhnya melawan arah jam untuk memilih julat pengesanan minimum (lebih kurang 1m jejari ), dan mengikut arah jam sepenuhnya untuk memilih julat pengesanan maksimum (lebih kurang 8m jejari).

Nota: julat pengesanan di atas diperoleh dalam kes seseorang yang berketinggian antara 1.6m~1.7m dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika perawakan, rajah dan kelajuan bergerak seseorang berubah, jarak pengesanan juga akan berubah.

PERHATIAN: Apabila menggunakan produk ini, sila laraskan kepekaan pada kedudukan yang sesuai yang anda perlukan, sila jangan laraskan kepekaan kepada maksimum, untuk mengelakkan produk tidak berfungsi seperti biasa disebabkan oleh gerakan yang salah. Kerana sensitiviti terlalu tinggi dengan mudah mengesan yang salah gerakan oleh angin bertiup daun & langsir, haiwan kecil dan gerakan yang salah oleh gangguan grid kuasa & peralatan elektrik. Semua yang memimpin produk tidak berfungsi seperti biasa!
Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, dan kemudian ujinya.

Jarak pengesanan mungkin berganda untuk pantulan pada medan elektromagnet gelombang mikro dengan bahan logam atau kaca. Oleh itu, rendahkan sensitiviti untuk mencapai jarak pengesanan yang sesuai.
Jangan sekali-kali memusingkan tombol SENS ke nilai maksimum untuk mengelakkan pengesanan ralat. Persekitaran sekitar juga akan membawa kepada tindakan ralat, mis. kereta yang lalu lalang atau objek berkeliaran yang disebabkan oleh angin. Produk hendaklah dipasang lebih daripada 4 meter satu daripada yang lain, jika tidak, gangguan antara mereka akan menyebabkan tindakan ralat.

Penggunaan potensiometer Sensitiviti yang betul: seperti yang ditunjukkan oleh gambar, tombol khusus dalam melaraskan kepekaan. apabila digunakan, pengguna boleh melaraskan tombol ke tengah. sudah tentu, dalam proses penggunaan praktikal, jika anda rasa sensitivitinya ok ,anda tidak perlu menyesuaikannya. Jika anda rasa ia rendah, anda boleh melaraskannya lebih tinggi dengan betul. Disebabkan oleh beberapa persekitaran yang membawa kepada tindakan yang salah, seperti lalu-lalang kereta, angin membuat objek terbang dan sebagainya (seperti rajah.4 rajah5), jadi kami menasihatkan sensitiviti tidak dilaraskan ke tahap maksimum.

Nota: sila jangan laraskan tiga butang berfungsi secara berlebihan. Ini kerana ketiga-tiga butang berfungsi disambungkan kepada komponen secara langsung, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan butang dari mula hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat, dan membawa kepada 360° tanpa henti berpusing. Had julat pelarasan ialah 270°, sila beri perhatian kepada perkara ini.

Peratusan pencahayaan boleh malap

Ia boleh ditakrifkan dalam julat 10% ~ 30%. Apabila cahaya ambien kurang daripada 70 lux, sistem memulakan mod malap. Jika tiada isyarat dikesan semasa masa tunda, isyarat itu akan memasuki peratusan pencahayaan. Setelah isyarat dikesan, ia pulih kepada pencahayaan 100%. Ia akan keluar secara automatik daripada mod pemalapan, apabila cahaya ambien melebihi 100 lux. Mod peredupan berfungsi secara digital dan bebas.

Apabila anda melaraskan tombol kepada nilai minimum, fungsi DIM mati.
Apabila anda melaraskan tombol kepada nilai lain, fungsi DIM dihidupkan.

Contohnya: lampu dipasang di dalam bilik, fungsi DIM dihidupkan.
Apabila tiada badan di dalam bilik, lampu akan meninggalkan kecerahan kurang daripada 30%. (kecerahan vestigital boleh melaraskan dengan tombol DIM). Kecerahan vestigital akan kekal sehingga cahaya ambien > 70LUX, apabila cahaya ambien >70LUX, kecerahan vestigital akan dimatikan.
Mungkin anda mempunyai soalan mengapa 70LUX ? Kerana apabila cahaya ambien > 70 LUX, kita boleh melihat dengan lebih jelas tidak memerlukan sebarang kecerahan vestigital, jadi kami mematikan kecerahan vestigital. Dan 70LUX ialah "tetapan kilang", kami boleh melaraskan sebagai keperluan pelanggan sebelum pengeluaran.

Prosedur pemasangan

• Langkah2 Putar tombol ke keadaan ideal.
(Sila tentukan tetapan mengikut bahagian FUNGSI di atas yang dinyatakan.).
• Langkah3 Tanggalkan tudung lampu, buka plat lampu untuk mendedahkan lubang pelekap .(seperti rajah.6)

• Langkah4 Letakkan pangkal produk pada siling untuk membuat tanda penggerudian.(seperti rajah.7)
• Langkah5 Pasang produk pada tempat yang anda tandakan.(seperti rajah.8)

• Langkah6 Ketuk skru pengembangan plastik ke dalam lubang yang anda gerudi. (seperti rajah.9)

Lampu kami mempunyai fungsi penyegerakan, juga boleh memanggil mereka fungsi "tuan dan hamba".
"Tuan" dengan lampu penderia , "Hamba" tanpa lampu penderia"
Apabila lampu "Tuan" dihidupkan , "Hamba" akan menyusul dihidupkan .
Apabila lampu "Tuan" dimatikan, "Hamba" akan mengikuti pemadaman.

Jika anda memerlukan fungsi ini, kaedah penyambungan ialah:
N adalah untuk tuan dan hamba (N selari), L adalah untuk tuan, L adalah untuk hamba.

• Langkah7 Letakkan talian kuasa melalui lubang talian untuk menyambung pada pendawaian.
Bahagian bawah lampu dan bahagian tepi setiap satu mempunyai dua lubang pendawaian，pilih salah satu terminal akses.(seperti rajah.10)
• Langkah8 Betulkan tapak produk pada tempat yang dipilih dengan skru.

• Langkah9 Tutup plat lampu.
• Langkah 10 Akan berputar, tutup cerobong di pangkalan.

• Gunakan proses pemasangan yang aksesori pemasangan standard. (seperti rajah.12)

Kesalahan dan penyelesaiannya

Nota: output frekuensi tinggi sensor ini ialah<0.3mW- iaitu hanya satu 3300 daripada kuasa penghantaran telefon mudah alih atau keluaran ketuhar gelombang mikro.

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

●Sila sahkan dengan pemasangan profesion.
●Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
●Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
●Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah.
Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menggunakan kuota keselamatan untuk mengelakkan sebarang masalah.
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
