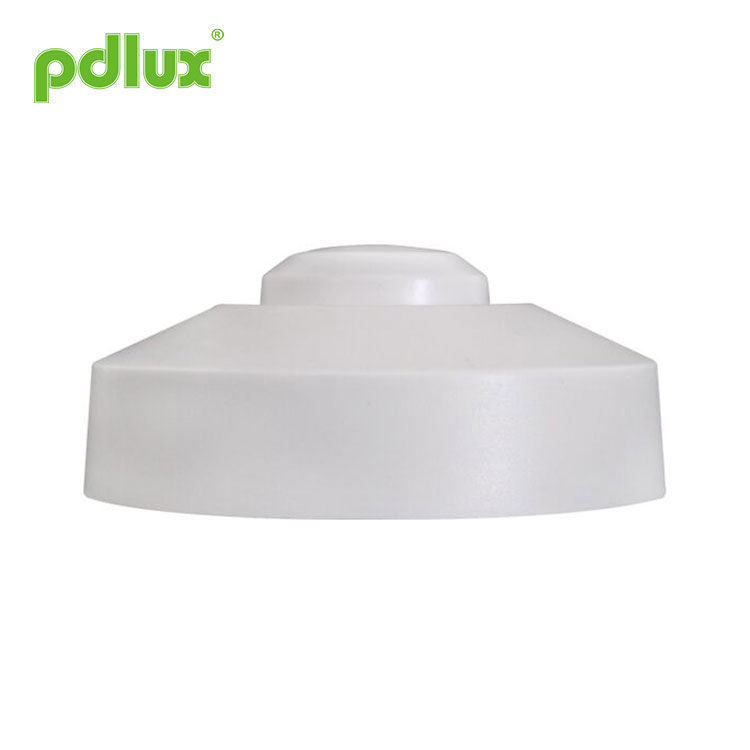

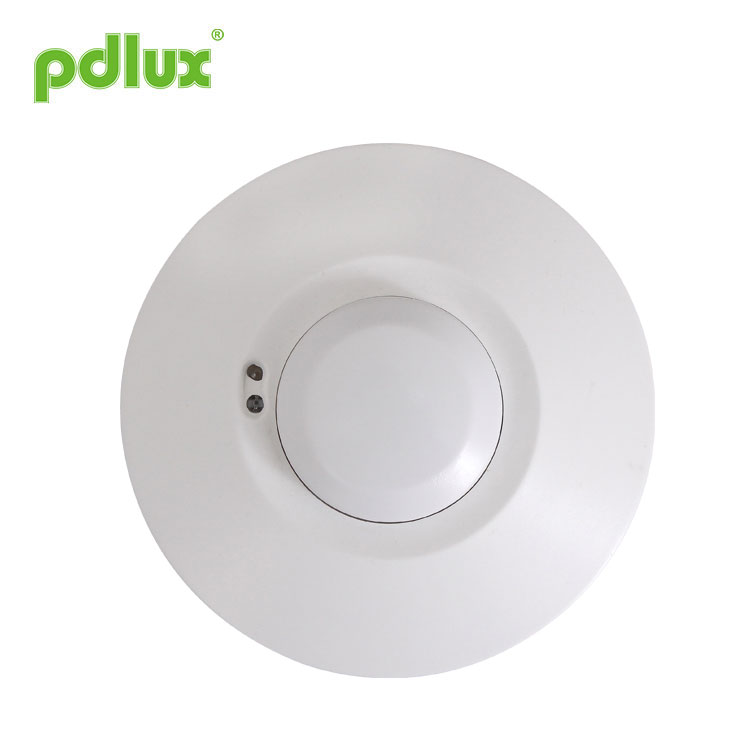

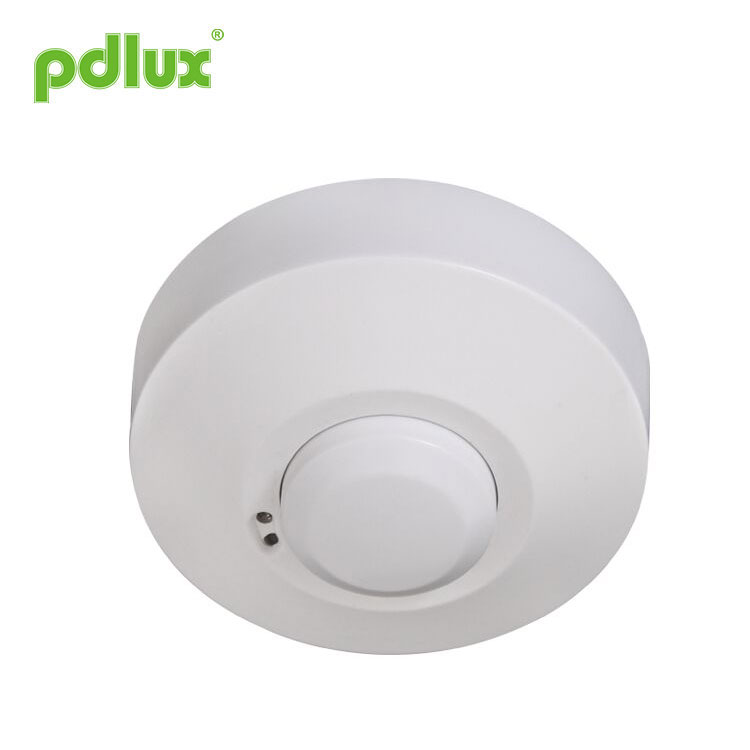

Pengesan Gerakan Penderia Gelombang Mikro Bulat
Pengesan Gerakan Sensor Gelombang Mikro Bulat adalah mengikut kesan doppler gelombang mikro, ia boleh menjadi
digunakan secara meluas sebagai suis kawalan automatik, sistem keselamatan, dan sistem kawalan video automatik ATM, sebagai
serta kawasan kawalan aruhan automatik yang lain. Cara pengesanan mempunyai kelebihan di bawah berbanding dengan
lain seperti berikut: 1. Pengesanan tanpa sentuhan, 2. Sesuai untuk persekitaran yang buruk, kebal terhadap suhu, kelembapan,
bunyi, udara, habuk, cahaya…3.Keupayaan gangguan RF, 4.Kuasa penghantaran hanya 0.2 mW, Ia tidak akan membahayakan manusia
badan. Pemasangan mudah + pendawaian mudah. Kami menggunakan penyepadu pemprosesan mikro yang sesuai, bukan sahaja untuk tinggi
sensitiviti dan pelbagai pengesanan, dan pada kerja yang sangat boleh dipercayai, kadar ralat adalah sangat rendah, Ia boleh stabil
bekerja pada julat suhu: - 15 ~ + 70 darjah Celsius.
Model:PD-MV1012-Z
Hantar Pertanyaan
Anda boleh yakin untuk membeli Pengesan Gerakan Sensor Gelombang Mikro Bulat dari kilang kami dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya. Ia menggunakan MCU untuk mengira maklumat suis dengan tepat dan mengawal geganti dengan tepat untuk dihidupkan pada titik sifar gelombang sinus, supaya setiap beban dihidupkan. Pada titik sifar gelombang sinus, masalah arus masuk yang disebabkan oleh mod kawalan konvensional apabila voltan tinggi gelombang sinus dihidupkan dielakkan, terutamanya geganti kerosakan arus besar yang dijana oleh kapasitor berkapasiti besar di bawah impak tinggi voltan di bawah beban.
Disebabkan kepelbagaian beban elektrik semasa, terutamanya lampu LED, lampu penjimatan tenaga dan lampu pendarfluor semuanya mempunyai kapasitor dengan kapasitansi yang berbeza. Ini adalah bencana untuk geganti. Kadangkala lampu LED 50W boleh menjana arus lonjakan 80 hingga 120A.
Geganti biasa 10A hanya boleh menahan 3 kali arus masuk dan berkemungkinan besar geganti akan putus dalam beberapa hari atau beberapa kali. Inilah sebabnya mengapa penderia konvensional di pasaran mempunyai jangka hayat yang singkat dan arus beban yang kecil.
Untuk mengatasi masalah ini, produk ini menggunakan pengiraan ketepatan digital lanjutan untuk menghidupkan beban apabila gelombang sinus berada pada potensi sifar, sekali gus menyelesaikan masalah arus lonjakan beban, meningkatkan kapasiti beban dengan ketara dan memanjangkan hayat perkhidmatan produk.
Kaedah kawalan terkini teknologi penderia pengeluaran besar-besaran boleh mengawal sebarang beban dengan mudah. Ia adalah produk sederhana dan mewah. Walaupun kos meningkat berbanding versi konvensional, kebolehpercayaan dan hayat produk meningkat dengan ketara. Produk ini sama dengan memilih ketenangan fikiran dan memilih keselamatan.
CATATAN:
|
Output frekuensi tinggi penderia ini ialah <0.2mW- iaitu hanya satu 5000 daripada kuasa penghantaran telefon mudah alih atau keluaran ketuhar gelombang mikro. |
|
Spesifikasi
|
Sumber kuasa: |
220-240VAC 50/60Hz |
|
Kuasa penghantaran: |
<0.2mW |
|
Muatan berkadar: |
1200W. sebarang beban |
|
Duduk pemasangan: |
di dalam rumah, pemasangan siling |
|
Sudut pengesanan: |
360° |
|
Julat pengesanan（22℃）: |
1-8m(jejari.) (boleh laras) |
|
Tetapan masa: |
8 saat hingga 12 minit (boleh laras) |
|
Kawalan cahaya: |
2~2000LUX (boleh laras) |
|
Suhu bekerja: |
-15°C~+70°C |
|
Sistem HF: |
5.8GHz CW Gelombang elektrik, jalur ISM |
Maklumat Sensor
Pemasangan
1. Tolong jauhkan dari anak-anak.
2. Sila elakkan kebakaran/suhu tinggi/tempat lembap untuk pemasangan.
3. Sila sahkan apabila menutup akses kord kuasa.
1．Turunkan penutup atas dengan memusingkannya melawan arah jam (lihat rajah.1), dan kemudian ketatkan kedua-dua skru yang memasang penutup tengah (lihat rajah.2);
2．Pegang tapak pada Siling dan tandakan lubang gerudi (lihat rajah.3), perhatikan sebarang pendawaian sedia ada di Siling;
3．Tebuk lubang, masukkan palam dinding (diameter 6mm)(lihat rajah.4);
4．Masukkan wayar kuasa dan wayar beban melalui lubang asas (lihat rajah.5);
5．Skru tapak ke tempatnya (lihat rajah 6);
6．Sambungkan bekalan kuasa sesalur dan wayar beban ke terminal sambungan mengikut tanda wayar sambungan.
7．Tutup penutup tengah (lihat rajah.6) dan laraskan tombol ke tetapan;
8．Pastikan lorek kaca dan putarkannya mengikut arah jam (lihat rajah.6).

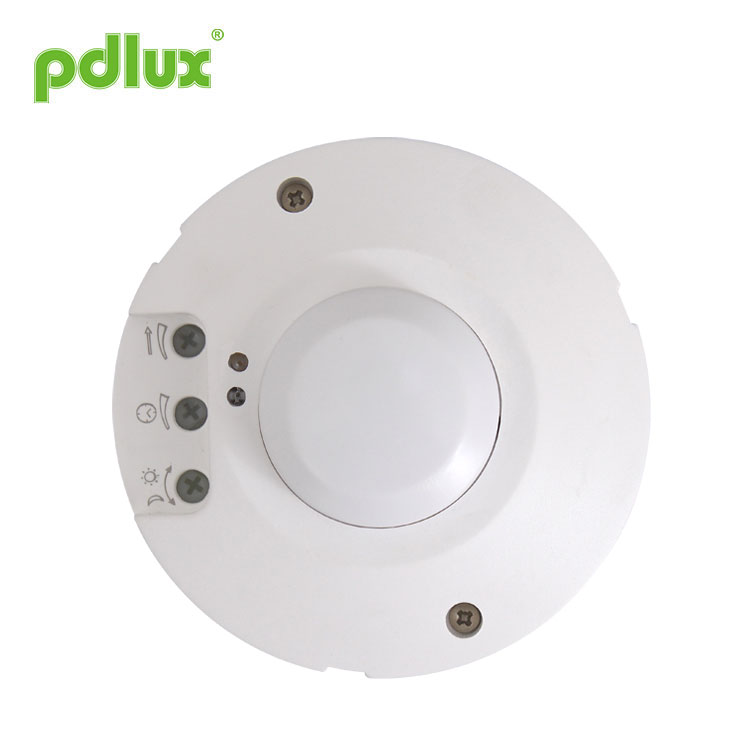

Tombol kawalan
|
Tetapan julat pengesanan (sensitiviti) |
Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari lebih atau kurang bulatan zon pengesanan yang dihasilkan di atas tanah selepas memasang lampu sensor pada ketinggian 2.5m, putar kawalan Pengesanan sepenuhnya lawan jam untuk memilih pengesanan minimum julat (lebih kurang 1m jejari), dan mengikut arah jam sepenuhnya untuk memilih julat pengesanan maksimum (lebih kurang 8m jejari). |
|
|
NOTA: julat pengesanan di atas diperoleh dalam kes seseorang yang berada di antara 1.6m~1.7m tinggi dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika orang perawakan, angka dan kelajuan bergerak berubah, julat pengesanan juga akan berubah.
kedudukan yang anda perlukan, sila jangan laraskan sensitiviti kepada maksimum, untuk mengelakkan produk tidak berfungsi seperti biasa disebabkan oleh gerakan yang salah.Oleh kerana kepekaan terlalu tinggi dengan mudah mengesan pergerakan yang salah oleh angin bertiup daun & langsir, haiwan kecil, dan pergerakan yang salah oleh gangguan grid kuasa &elektrik peralatan. Semua yang memimpin produk tidak berfungsi seperti biasa!
dengan sewajarnya, dan kemudian mengujinya. |
||
|
Penetapan masa |
Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 8saat (pusing sepenuhnya lawan jam) dan maksimum 12min (pusing sepenuhnya mengikut arah jam). Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa terpendek untuk melaraskan pengesanan zon dan untuk melaksanakan ujian berjalan. |
|
|
NOTA: selepas lampu dimatikan, ia mengambil masa lebih kurang. 1saat sebelum ia mampu untuk mula mengesan pergerakan semula. Lampu hanya akan menyala masuk tindak balas terhadap pergerakan apabila tempoh ini telah berlalu. |
||
|
Tetapan kawalan cahaya |
Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang. 2-2000lux. Pusingkan sepenuhnya lawan jam untuk memilih operasi senja hingga subuh pada kira-kira 2 lux. Pusingkannya sepenuhnya mengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Ttombol dia mesti dipusing sepenuhnya mengikut arah jam semasa melaraskan pengesanan zon dan melakukan ujian berjalan pada waktu siang. |
|
|
Nota: sila jangan laraskan tiga butang berfungsi secara berlebihan. Itu dia kerana tiga butang berfungsi disambungkan kepada komponen secara langsung, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan butang dari awal hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat，dan membawa kepada pusingan 360° tanpa henti. Penyesuaian had julat ialah 270°, sila beri perhatian kepada perkara ini. |
||
Penyelesaian masalah
|
Tidak berfungsi |
sebab |
Ubat |
|
Beban tidak akan berfungsi |
tetapan kawalan cahaya yang salah dipilih |
Laraskan tetapan |
|
memuatkan rosak |
Tukar beban |
|
|
suis sesalur MATI |
Buka |
|
|
Beban bekerja sentiasa |
Beban bekerja sentiasa |
Semak tetapan zon |
|
Beban berfungsi tanpa sebarang pergerakan yang boleh dikenal pasti
|
sensor tidak dipasang untuk mengesan pergerakan dengan pasti |
Pasang kepungan dengan selamat |
|
pergerakan berlaku, tetapi tidak dikenalpasti oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil dengan segera lampu berdekatan dsb.) |
Semak tetapan zon |
|
|
Beban tidak akan berfungsi walaupun pergerakan |
pergerakan pantas sedang ditindas untuk meminimumkan kerosakan zon yang anda tetapkan terlalu kecil |
Semak tetapan zon |
Amaran!
Sila sahkan dengan pemasangan profesion.
Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab
