Ringkasan

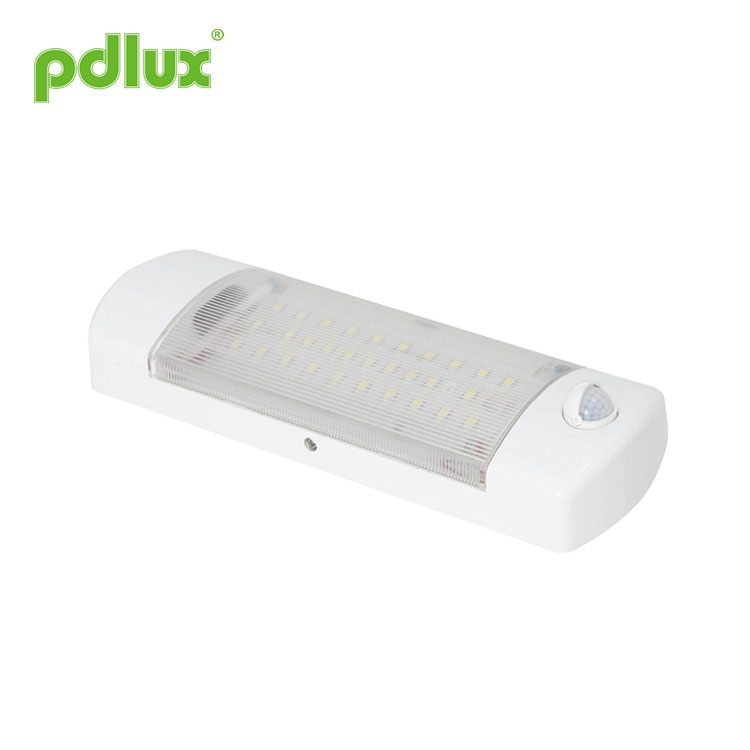

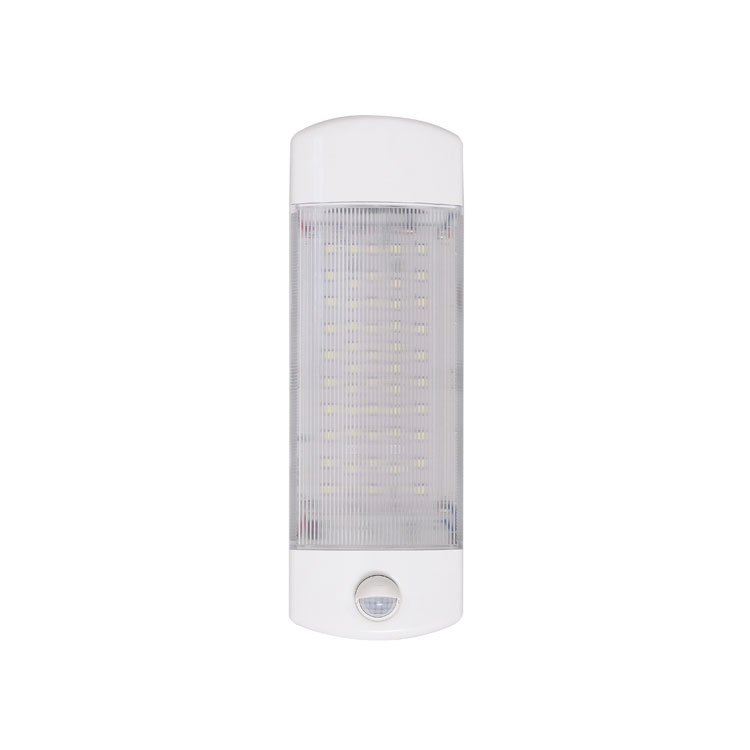

LED sebagai sumber cahaya mordern telah menjadi trend pembangunan dalam industri pencahayaan dengan ciri-ciri kecekapan tinggi, jangka hayat yang panjang dan penggunaan tenaga yang agak rendah. Cara menggunakannya secara munasabah dan kecekapan adalah isu utama dalam industri pencahayaan. PD-PIR2021 direka bentuk dengan 30 LED(0.2W). Susun aturnya yang munasabah menjadikan pengaliran haba sekata dan mencapai kecekapan bercahaya yang paling optimum. Dan lampu LED 6W boleh menjana kecerahan yang hampir sama jika dibandingkan dengan menggunakan Lampu halogen jenis perintang 40W. Jangka hayatnya adalah 100 kali lebih lama daripada lampu halogen biasa. Ia boleh berfungsi dengan suis sensor manusia yang menjadikannya lebih menjimatkan tenaga dan selamat dengan lampu menyala apabila seseorang masuk dan mati apabila seseorang itu padam. Lampu LED ialah pengganti yang ideal sebagai sumber cahaya penjimatan tenaga.
Spesifikasi
Sumber kuasa: 220-240V/AC
Kekerapan kuasa: 50Hz
Muatan berkadar: 6W Maks.
Julat pengesanan: 12m (Maks)(24°C)
Tetapan masa: min: 7±3sec
maksimum: 6±2min (boleh laras)
Kawalan cahaya: <10LUX~cahaya siang (boleh laras)
Sudut pengesanan: 130°
Suhu kerja: –10˚C ~ +40˚C
Kelembapan kerja: <93%RH
Ketinggian pemasangan: 1.8m~3.5m
(Pemasangan siling atau dinding)
Kelajuan gerakan pengesanan: 0.6~1.5m/s
Kuantiti LED: 30PCS
Kuasa LED Tunggal: 0.2W
Fluks bercahaya: 280lm
Nama setiap bahagian Bahagian pemasangan
Maklumat penderia
Spektrogram
Pemasangan
Langkah 1 Tandai kedudukan lubang dengan pensel selepas menentukan di mana anda ingin memasang produk.(Gamb.1)
Nota: Jika ia adalah dinding kayu, tidak perlu menggunakan skru pengembangan plastik, cuma kencangkan skru dengan pemutar skru.
Langkah 2 Gerudi lubang pada dinding yang terdapat tanda pensel dengan gerudi elektrik dan dapatkan skru pengembangan plastik di dalam lubang.(Gamb.2)
Langkah 3 Sambungkan kabel ke lampu melalui bukaan kemasukan kabel.(Gamb.3)
Langkah 4 Jika ia adalah dinding kayu, tidak perlu menggunakan skru pengembangan plastik, hanya pacu skru dengan pemutar skru.(Gamb.4a), Jika ia bukan dinding kayu, sila rujuk langkah 2.(Gamb. 4b)
Langkah 5 Pasang penutup pada tapak lampu yang telah dipasang pada dinding.(Gamb.5)
Langkah 6 Buka penutup panel kawalan ke bawah, dan tetapkan tombol kawalan, kemudian tutup panel kawalan ke atas. (Gamb.6)
Kawalan cahaya kerja boleh dilaraskan dalam julat 10 ~ 2000LUX, kawalan cahaya adalah kira-kira 10LUX apabila putaran lawan jam ke hujung, kawalan cahaya adalah kira-kira 2000LUX apabila putaran mengikut arah jam hingga hujung. Tombol hendaklah diputar mengikut lawan jam ke hujung semasa membuat ujian berjalan atau melaraskan julat pengesanan pada siang hari.
Ia boleh ditetapkan pada julat 5 saat (putaran lawan jam ke penghujung) hingga 8 minit (putaran mengikut arah jam ke penghujung). Pemasa akan mengira semula apabila penderia mengesan isyarat bergerak sebelum tamat masa terakhir, jadi kami menasihatkan supaya lebih baik anda tetapkan masa minimum apabila anda membuat pengesanan
Nota: Penderia perlu menunggu 1 saat untuk berfungsi semula selepas lampu padam. Hanya selepas penghujung masa, cahaya akan menyala semula apabila mengesan isyarat.
Nota: Jangan paksa terlalu banyak semasa melaraskan tiga tombol kerana ia dipasang terus pada komponen! Terdapat peranti pengehad kecil dalam komponen, yang akan rosak jika anda memaksa juga apabila tombol diputar ke hujung. Jika ia berlaku, tombol akan diputar 360° tanpa mengehadkan peranti. Sila ambil perhatian bahawa sudut pelarasan terhad bagi tombol ialah 270°.
Kesalahan dan penyelesaiannya
Kesalahan
Punca kegagalan
Penyelesaian
Tidak berfungsi dengan beban
Pencahayaan cahaya ditetapkan dengan tidak betul, beban rosak
Laraskan tetapan beban
Kuasa dimatikan
Tukar beban
Terdapat isyarat berterusan di kawasan pengesanan
Hidupkan kuasa
Bekerja sepanjang masa dengan beban
Penderia tidak dipasang dengan betul
Semak tetapan kawasan pengesanan
Apabila tiada isyarat bergerak berfungsi dengan beban
Penderia gagal mengemas dengan baik kerana ia tidak dapat mengesan isyarat dengan pasti
Pasang semula penutup luar
Isyarat bergerak dikesan oleh sensor (pergerakan di belakang dinding, pergerakan objek kecil, dll.)
Semak tetapan kawasan pengesanan
Apabila terdapat isyarat bergerak berfungsi dengan beban
Badan bergerak terlalu pantas atau kawasan pengesanan terlalu kecil
Semak tetapan kawasan pengesanan
1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.
● Sila sahkan dengan pemasangan prefesional.
● Sila potong bekalan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Pastikan anda telah memutuskan kuasa untuk tujuan keselamatan.
● Operasi yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Skru yang digunakan pada bekas lampu adalah yang biasa apabila dihantar keluar dari kilang. Skru tahan karat jenis Y khusus dalam beg plastik untuk skru digunakan untuk membetulkan tudung lampu selepas juruteknik menyelesaikan pemasangan. Ia adalah untuk melindungi aganist elektrik terkejut.
