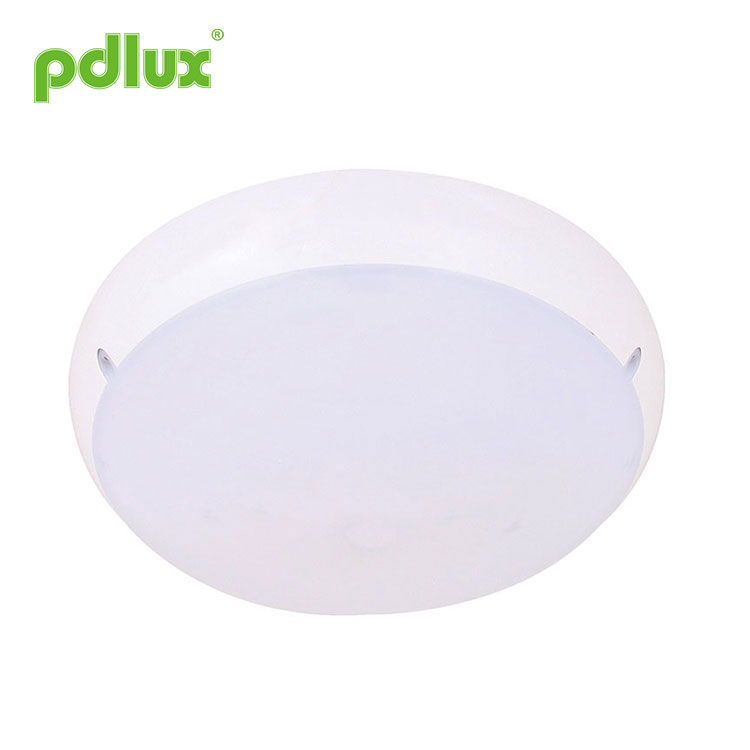

Lampu Siling LED Bulat Surface Mount

Arahan Cahaya Sensor Gelombang Mikro PD-LED-205-ADC

Ringkasan

Ini ialah lampu LED penderia gelombang mikro pelekap siling pintar yang baru direka bentuk, dengan fungsi tambahan bekalan kuasa semasa kecemasan. Pencahayaan diurus secara automatik oleh kuasa langsung AC atau sandaran bateri, iaitu, apabila kuasa mati, sandaran bateri akan bertanggungjawab untuk bekalan kuasa 3.5 watt. Apabila cahaya dihidupkan, fluks bercahaya akan menjadi lebih daripada 2300 lm, bersamaan empat kali ganda daripada lampu pijar 60 watt(≈400lm). Sandaran bateri boleh membekalkan kuasa secara berterusan selama lebih daripada 3 jam atau lebih dalam mod penjimatan tenaga penderia. Ia digunakan secara meluas di koridor, bilik basuh, lobi lif dsb. Produk ini direka bentuk dengan dua konfigurasi: satu ialah lampu sensor dengan fungsi membekalkan kuasa semasa kecemasan dan satu lagi ialah lampu sensor pintar tanpa fungsi kecemasan. Anda boleh membuat pembelian mengikut keperluan praktikal. Tetapi dalam kebanyakan kes, adalah perlu dan bijak untuk memilih yang pertama, kerana itu gangguan bekalan elektrik sekali-sekala akan menyebabkan masalah, malah bahaya.

Spesifikasi

Sumber kuasa: 120-277VAC, 50/60Hz
LED Dinilai: 24W Maks.(AC)
3.5W Maks.(DC)
Kuasa pengecasan: <4W Maks. (lampu mati & hidupkan)
Kapasiti hamba: 100W Maks.
Suhu kerja: -20-+55 ℃
Sistem HF: 5.8GHz
Bateri: Bateri litium 7.4V / 2000mAH
Masa pencahayaan berterusan: ≥180min
Kuasa penghantaran: <0.2mW
Tetapan masa: 10 saat hingga 30 minit (boleh laras)
Julat pengesanan: 2-10m (jejari) (boleh laras)
Kawalan cahaya: 10-2000LUX (boleh laras)
Sudut pengesanan: 360°
Faktor kuasa：0.9
Fluks bercahaya: 2200lm(3000K) 2300lm(4000K)
Ketinggian pemasangan: 2.5-3.5m (lekap di siling)
Bahagian lampu
Kuantiti LED: 144PCS

Fungsi kecemasan

Penderia maklumat

Fungsi
Mod kecerahan peratusan
Mengikut arahan sebelah kanan, melalui suis dail anda boleh memilih standard LUX (<100LUX atau <200LUX ) untuk mencetuskan peratusan kecerahan. Apabila kecerahan ambien kurang daripada kira-kira 100LUX atau 200LUX , jika tiada isyarat dikesan dalam masa tunda pratetap, lampu akan memasuki mod kecerahan 0%-30% dan mengekalkan sehingga isyarat dikesan. Anda boleh melaraskan peratusan kecerahan melalui butang, tekan butang sekali, ia akan meningkatkan kecerahan 10% dengan penunjuk operasi berkelip sekali. apabila ia menjadi 30% kecerahan, tekan butang sekali, ia akan kembali kepada 0% kecerahan. Dalam mod separa kecerahan, apabila lampu persekitaran mencapai nilai kawalan cahaya untuk keluar, ia akan menamatkan mod separa kecerahan secara automatik.

Fungsi penunjuk
Penunjuk merah—— Penunjuk kuasa AC: Apabila disambungkan kepada kuasa AC, penunjuk menyala.
Penunjuk jingga—— Penunjuk pengecasan : Lampu penunjuk semasa mengecas dan padam apabila dicas penuh.
Penunjuk hijau—— Penunjuk cas penuh : Bateri penuh, lampu penunjuk.
Arahan kerosakan: Penunjuk pengecasan sentiasa hidup; Penunjuk cas penuh berkelip, iaitu, tiada bateri atau bateri rosak.

Spektrogram

Menetapkan cara satu: potensiometer
Ia mungkin mengambil masa untuk melaraskan nilai sebelum ia memenuhi keperluan anda.

(1) Tetapan julat pengesanan (sensitiviti)

Julat pengesanan ialah istilah yang digunakan untuk menerangkan jejari zon pengesanan lebih kurang bulat yang dihasilkan di atas tanah selepas memasang lampu penderia pada ketinggian 2.5m, putar kawalan jangkauan sepenuhnya melawan arah jam untuk memilih jangkauan minimum (kira-kira.2m jejari) , dan mengikut arah jam sepenuhnya untuk memilih jangkauan maksimum (lebih kurang 10m jejari).

NOTA: jarak pengesanan di atas diperoleh dalam kes seseorang yang tinggi antara 1.6m~1.7m dengan angka tengah dan bergerak pada kelajuan 1.0~1.5m/saat. jika perawakan, figura dan kelajuan bergerak seseorang berubah, jarak pengesanan juga akan berubah.
Dalam kes yang berbeza, sensitiviti lampu mempunyai sisihan tertentu.

Notis: apabila menggunakan produk ini, sila laraskan sensitiviti (julat pengesanan) kepada nilai yang sesuai tetapi maksimum untuk mengelakkan tindak balas tidak normal yang disebabkan oleh pengesanan mudah pergerakan yang salah oleh hembusan daun & langsir, haiwan kecil atau gangguan kuasa. grid & peralatan elektrik. Semua yang dinyatakan di atas akan membawa kepada tindak balas ralat. Apabila produk tidak berfungsi seperti biasa, sila cuba kurangkan sensitiviti dengan sewajarnya, kemudian ujinya.

Peringatan mesra: apabila memasang dua atau lebih ketuhar gelombang mikro bersama-sama, anda dikehendaki menjauhkan 4 meter antara satu sama lain, jika tidak, gangguan antaranya akan membawa kepada tindak balas ralat.

(2) Penetapan masa

Lampu boleh ditetapkan untuk kekal HIDUP untuk sebarang tempoh masa antara lebih kurang. 10 saat (pusing sepenuhnya lawan jam) dan maksimum 30 minit (pusing sepenuhnya mengikut arah jam).
Sebarang pergerakan yang dikesan sebelum masa ini berlalu akan memulakan semula pemasa. Adalah disyorkan untuk memilih masa paling singkat untuk melaraskan zon pengesanan dan untuk melakukan ujian berjalan.

NOTA: Selepas lampu dimatikan, ia mengambil masa lebih kurang. 1 saat sebelum ia dapat mula mengesan pergerakan semula. Lampu hanya akan dihidupkan sebagai tindak balas kepada pergerakan apabila tempoh ini telah berlalu.

Ia adalah terutamanya untuk pelarasan masa tunda dari saat isyarat dikesan dan dinyalakan secara automatik sehingga lampu automatik mati. Anda boleh menentukan masa kelewatan untuk keperluan praktikal anda. Tetapi anda lebih baik mengurangkan masa kelewatan demi penjimatan tenaga, kerana penderia gelombang mikro mempunyai fungsi penderiaan berterusan, iaitu, sebarang pergerakan yang dikesan sebelum masa kelewatan berlalu akan memulakan semula pemasa dan lampu akan terus menyala hanya jika terdapat manusia dalam julat pengesanan.

(3) Tetapan kawalan cahaya

Ambang tindak balas cahaya yang dipilih boleh tidak terhingga dari lebih kurang 10- 2000LUX. Putar sepenuhnya lawan jam untuk memilih operasi senja hingga subuh pada kira-kira 10 lux. Pusingkannya sepenuhnya mengikut arah jam untuk memilih operasi siang hari pada kira-kira 2000lux. Tombol mesti diputar sepenuhnya mengikut arah jam apabila melaraskan zon pengesanan dan melakukan ujian berjalan pada waktu siang.

Nota: Tolong jangan laraskan tiga butang berfungsi secara berlebihan. Ini kerana tiga butang berfungsi disambungkan secara langsung kepada komponen, terdapat penyumbat kecil dalam setiap tiga komponen, apabila anda melaraskan butang dari mula hingga akhir, pusingan yang berlebihan akan merosakkan penyumbat，dan membawa kepada 360° berpusing tanpa henti. Had julat laras ialah 270°, sila beri perhatian kepada perkara ini.

1、Dipasang pada objek goyang akan membawa kepada tindak balas ralat.
2、Tirai goncang yang ditiup angin akan membawa kepada tindak balas ralat. Sila pilih tempat yang sesuai untuk dipasang.
3、Dipasang di tempat lalu lintas sibuk akan membawa kepada tindak balas ralat.
4、Percikan api yang dihasilkan oleh beberapa peralatan berdekatan akan membawa kepada tindak balas ralat.

Prosedur pemasangan

Lampu kami mempunyai fungsi penyegerakan, juga boleh memanggil mereka fungsi "tuan dan hamba".
"Tuan" dengan lampu penderia , "Hamba" tanpa lampu penderia"
Apabila lampu "Tuan" dihidupkan , "Hamba" akan menyusul dihidupkan .
Apabila lampu "Tuan" dimatikan, "Hamba" akan mengikuti pemadaman.
Jika anda memerlukan fungsi ini, kaedah penyambungan ialah:
N adalah untuk tuan dan hamba (N selari), L adalah untuk tuan, K adalah untuk hamba.

Kesalahan dan penyelesaiannya

Penyata FCC

1. Peranti ini mematuhi Bahagian 15 Peraturan FCC. Operasi tertakluk kepada dua syarat berikut:
(1) Peranti ini tidak boleh menyebabkan gangguan berbahaya.
(2) Peranti ini mesti menerima sebarang gangguan yang diterima, termasuk gangguan yang boleh menyebabkan operasi yang tidak diingini.
2. Perubahan atau pengubahsuaian yang tidak diluluskan secara nyata oleh pihak yang bertanggungjawab untuk pematuhan boleh membatalkan kuasa pengguna untuk mengendalikan peralatan.

NOTA: Peralatan ini telah diuji dan didapati mematuhi had untuk peranti digital Kelas B, menurut Bahagian 15 Peraturan FCC. Had ini direka bentuk untuk memberikan perlindungan yang munasabah terhadap gangguan berbahaya dalam pemasangan kediaman.

Peralatan ini menjana penggunaan dan boleh memancarkan tenaga frekuensi radio dan, jika tidak dipasang dan digunakan mengikut arahan, boleh menyebabkan gangguan berbahaya kepada komunikasi radio. Walau bagaimanapun, tiada jaminan bahawa gangguan tidak akan berlaku dalam pemasangan tertentu. Jika peralatan ini menyebabkan gangguan berbahaya kepada penerimaan radio atau televisyen, yang boleh ditentukan dengan mematikan dan menghidupkan peralatan, pengguna digalakkan untuk cuba membetulkan gangguan dengan satu atau lebih daripada langkah berikut:

● Arahkan semula atau letakkan semula antena penerima.
● Tingkatkan pemisahan antara peralatan dan penerima.
● Sambungkan peralatan ke alur keluar pada litar yang berbeza daripada litar yang disambungkan kepada penerima.
● Rujuk pengedar atau juruteknik radio/TV yang berpengalaman untuk mendapatkan bantuan.

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.
3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED penarafan yang sama.

1. Apabila meninggalkan kilang, bateri diputuskan. Sila sambungkan bateri apabila menggunakan produk.
2. Apabila tidak menggunakan produk atau memulihara produk untuk masa yang lama, Sila cabut bateri.
3. Anda lebih baik memilih bateri model yang sama untuk diganti jika perlu.

● Sila sahkan dengan pemasangan prefesional.
● Untuk tujuan keselamatan, sila putuskan kuasa sebelum operasi pemasangan dan pengalihan keluar.
● Sebarang kerugian yang disebabkan oleh operasi yang tidak betul, pengilang tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak berkesan, yang akan menyebabkan beberapa masalah.
Semasa mereka bentuk, kami telah memberi perhatian kepada reka bentuk yang berlebihan dan menerima pakai kuota keselamatan untuk mengelakkan sebarang masalah.

Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
