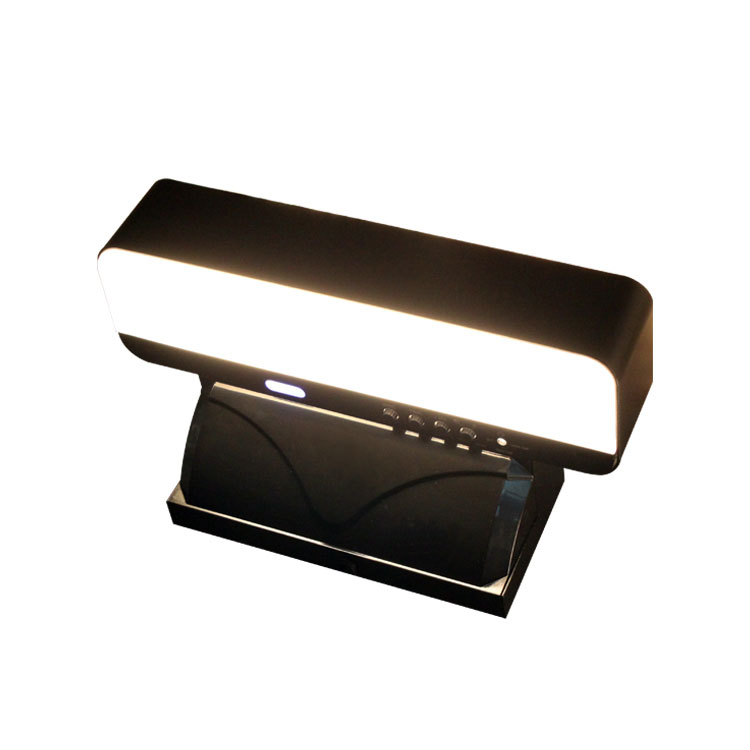

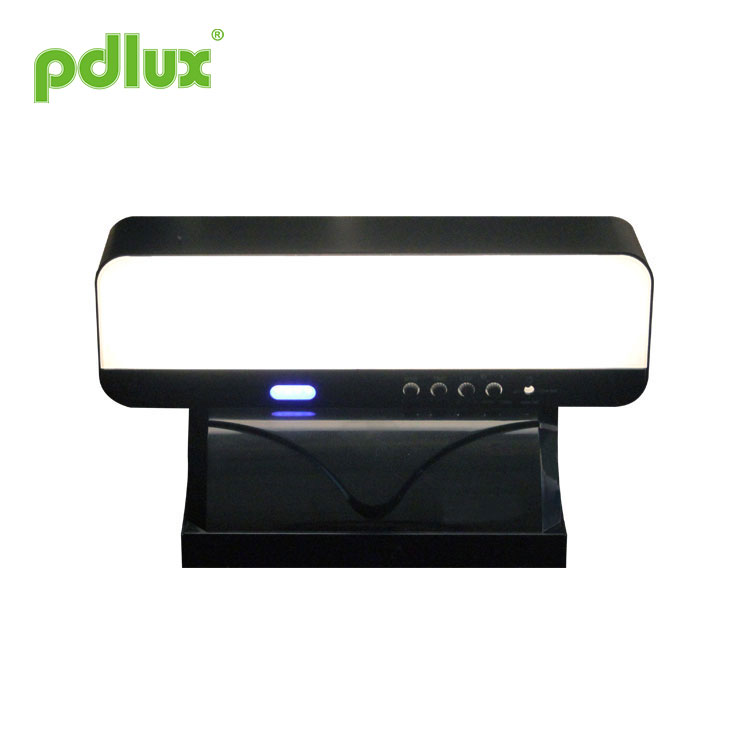

Lampu Dinding dengan Penderia Gerakan HF

Cahaya Penderia Gelombang Mikro  PD-LED131

Saiz produk

Ringkasan

Ini ialah reka bentuk konsep baharu bagi lampu aruhan gelombang mikro LED siri pemasangan dinding pintar, fungsi pencahayaan bekalan kuasa bateri siap sedia kegagalan kuasa tambahan. Bahagian pencahayaan diuruskan secara automatik oleh sistem dwi bekalan kuasa perbandaran dan bekalan kuasa bateri siap sedia. Apabila bekalan kuasa rangkaian kuasa terganggu, bateri sistem yang disediakan sendiri secara automatik akan mengambil alih bekalan kuasa susulan dan memberikan kuasa 5W kepada sistem lampu aruhan. Bekalan kuasa bateri siap sedia boleh bertahan selama lebih daripada 1 jam dan juga boleh dilaraskan mengikut permintaan pelanggan. Walau bagaimanapun, tempoh storan bateri siap sedia adalah berkadar songsang dengan kecerahan. Produk ini boleh digunakan secara meluas di koridor, tandas, pintu masuk lif dan Ruang aplikasi penjimatan tenaga yang lain.

Produk ini datang dalam dua konfigurasi: lampu aruhan dengan sistem dwi AC/DC untuk pengurusan kecemasan; Salah satunya ialah lampu penderia pintar tanpa fungsi kecemasan. Pelanggan boleh memilih konfigurasi mengikut keperluan mereka. Anda perlu memilih lampu kecemasan dalam kebanyakan keadaan. Kadang-kadang bekalan elektrik terputus tanpa lampu boleh menyebabkan banyak masalah dan juga bahaya, jadi produk dengan lampu kecemasan ini adalah pilihan yang bijak.

Cangkang produk menggunakan badan aloi aluminium, proses pembakar beku dan bahagian lain menggunakan plastik kejuruteraan anti-ultraungu PC, yang sangat meningkatkan hayat perkhidmatan produk.

Spesifikasi

Sumber kuasa: 220-240VAC, 50/60Hz
LED Dinilai: 8W/16W Maks.(AC) 5W Maks.(DC)
Kuasa pengecasan: 5W Maks.
Sistem HF: 5.8GHz
Bateri: Bateri litium 3.7V / 1800mAH(18650)
Masa pencahayaan berterusan: ≥60min
Kuasa penghantaran: <0.2mW
Sudut pengesanan: 180°
Tetapan masa: 10 saat hingga 12 minit (boleh laras)
Julat pengesanan(22℃): 1-5m (jejari) (boleh laras)
Kawalan cahaya: <10-2000LUX(boleh laras)
Ketinggian pemasangan: 1.5-3m
Kuantiti LED: 72PCS(2835)
Suhu kerja: -20~+55℃
Suhu Operasi: -10 - +40°C
Kelajuan pergerakan kuar: 0.6-1.5m/s
Kelembapan relatif: <93%RH
Penggunaan kuasa statik: <0.5W

Nama setiap bahagian

Maklumat induksi

Kaedah persediaan parameter: potensiometer

Tetapan berikut mungkin memerlukan berbilang pelarasan untuk memenuhi keperluan anda.

(3) Tetapan jarak pengesanan (sensitiviti)

Julat pengesanan ialah istilah yang digunakan untuk menghuraikan jejari lebih kurang zon pengesanan bulat yang dihasilkan di atas tanah selepas memasang lampu penderia pada ketinggian 3m, putar kawalan jangkauan sepenuhnya lawan jam untuk memilih jangkauan minimum (lebih kurang 1m jejari), dan mengikut arah jam sepenuhnya untuk memilih jangkauan maksimum (lebih kurang 5m jejari).

Nota: nilai julat pengesanan ini diukur oleh badan seseorang setinggi 1.6~1.7 meter, bertubuh sederhana dan dengan kelajuan berjalan 1.0~1.5 meter/saat. Jika ketinggian, bentuk dan kelajuan berjalan badan manusia berubah, jarak penderiaan juga akan berubah.

Notis: apabila menggunakan produk, sila laraskan kepekaan produk ke kedudukan yang sesuai, jangan laraskan kepekaan produk ke tahap maksimum, untuk mengelakkan operasi yang tidak betul yang disebabkan oleh angin permulaan langsir, daun, haiwan kecil, grid kuasa dan peralatan elektrik, yang mungkin menyebabkan produk tidak berfungsi dengan betul. Apabila didapati produk tidak berfungsi dengan betul, pengguna boleh cuba menurunkan sensitiviti dengan sewajarnya sebelum menjalankan ujian. Sebelum atau semasa pemasangan produk, jika ujian kefungsian dijalankan, kakitangan mesti meninggalkan kawasan penderia produk dan tidak berjalan-jalan untuk menghalang kerja berterusan penderia akibat pergerakan manusia.

Peringatan mesra: jarak pemasangan dua atau lebih produk mestilah lebih daripada 4 meter, jika tidak, ia akan menyebabkan gangguan bersama dan membawa kepada salah operasi.

(3) Tetapan kelewatan

Ia boleh ditetapkan dalam julat 10 saat (lawan arah jam ke bawah) hingga 12 minit (mengikut arah jam ke bawah), dan masa akan dimulakan semula apabila isyarat bergerak dikesan sebelum nilai pencahayaan tamat adalah kira-kira hari mengikut arah jam spin adalah pada akhirnya.

Nota: selepas lampu padam, ia perlu menunggu selama hampir 2 saat sebelum dapat dikesan semula. Lampu hanya akan menyala apabila a
isyarat dikesan pada akhir masa ini.

Penggunaan pelarasan kelewatan yang betul: ia digunakan untuk melaraskan masa lengah daripada lampu menyala kepada lampu automatik padam selepas penderia mengesan pergerakan manusia. Pengguna boleh melaraskan mengikut permintaan sebenar. Oleh kerana fungsi aruhan berterusan produk aruhan gelombang mikro, secara ringkasnya, sistem akan memulakan semula masa mana-mana penderia sebelum tamat masa tunda dan lampu tidak akan padam selagi orang bergerak dalam julat pengesanan. Oleh itu, pengguna dinasihatkan untuk mengurangkan masa kelewatan untuk mencapai penjimatan tenaga

(3) Tetapan kawalan cahaya

Nilai pencahayaan kerja boleh dilaraskan <10-2000LUX julat.
Nilai pencahayaan yang berfungsi ialah kira-kira 10LUX apabila berputar melawan arah jam ke bawah dan kira-kira 2000LUX apabila berputar mengikut arah jam ke bawah. Apabila berjalan pada siang hari untuk menguji atau melaraskan kawasan pengesanan, tombol ini mesti diputar mengikut arah jam ke bahagian bawah.

% masa keluar kecerahan: Apabila ia dilaraskan kepada 0, tiada separa kecerahan dan lampu aruhan dimatikan sepenuhnya; Sebaliknya, kelewatan aruhan dikekalkan pada % kecerahan dan kelewatan ditentukan oleh kedudukan potensiometer sebenarnya.

Nota: % keluar kecerahan terbahagi kepada: keluar masa dan keluar kawalan cahaya. Apabila kawalan cahaya >100Lux, separa terang akan keluar secara automatik daripada penjimatan tenaga.

Nota: Apabila melaraskan lima tombol fungsi, jangan gunakan terlalu kuat kerana lima tombol itu dipasang terus pada komponen. Apabila melaraskan titik permulaan ke titik penamat, terdapat peranti had kecil di dalamnya. Apabila anda menggunakan terlalu banyak daya semasa operasi, peranti had akan rosak, menyebabkan putaran 360° tidak terhalang. Had pelarasannya ialah 230 °, sila beri perhatian.

Penunjuk voltan bateri

Ia terbahagi kepada 4 tahap: 25%, 50%, 75% dan 100%.
Semasa proses pengecasan, penunjuk sedang berkelip.

Apabila ia penuh, penunjuk semuanya dihidupkan.
Semasa menyahcas, apabila voltan bateri menurun, lampu penunjuk padam satu demi satu; Apabila penunjuk voltan 25% mula berkelip, ini menunjukkan bahawa bateri hampir kehabisan.
Apabila lampu penunjuk produk ini dihidupkan sepenuhnya, ia tidak perlu dicas, hanya apabila % kecerahan dan mati sepenuhnya, ia perlu dicas.

Bahagian tunggal boleh menggantikan bateri litium 18650.

NOTA: Pastikan elektrod positif dan negatif selaras dengan label semasa memasang bateri.

Sambungan

Pemasangan adalah berdasarkan rajah pendawaian yang disediakan.
N L - Kuasa
- Tanah

Pemasangan

(1) matikan kuasa.
(2) buka penutup atas dan tanggalkan tapak sebelum pemasangan.
(3) sambungkan kord kuasa ke terminal mengikut tanda pendawaian.
(4) pasang penutup bawah pada kedudukan yang dipilih mengikut rajah 1.
(5) pasangkan badan lampu pada tapak dan pasang penutup atas.

1. Tolong jauhkan dari anak-anak.
2. Sila elakkan kebakaran/suhu tinggi/tempat lembap untuk pemasangan.
3. Sila sahkan apabila menutup akses kord kuasa.

Perhatian Pemasangan

1. LED dalam siri boleh berfungsi apabila semua pengedap dipasang di tempatnya.
2.Sila jangan tanggalkan atau sambungkan dengan lampu lain apabila dihidupkan.

3. Apabila LED dalam siri rosak, anda memerlukan juruteknik yang berpengalaman untuk membaiki menggunakan LED rating yang sama.

● Sila sahkan dengan pemasangan profesional.

Manual ini untuk kandungan pengaturcaraan produk ini pada masa, Kami tidak akan perasan jika terdapat sebarang kemas kini.
Kandungan manual arahan adalah dilarang sama sekali untuk sebarang pengeluaran semula dengan tujuan lain tanpa kebenaran syarikat
