Pengesan Penceroboh Gelombang Mikro 24.125GHz

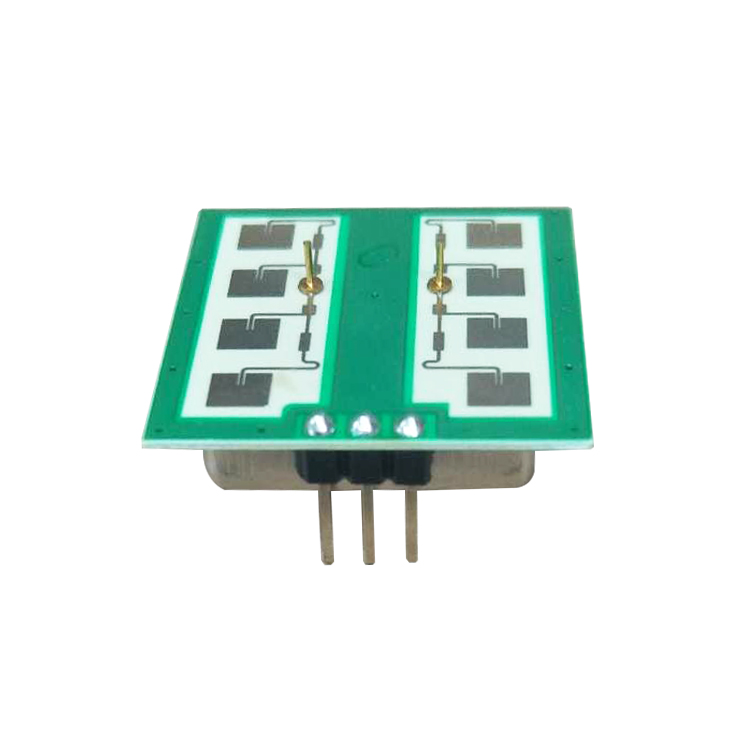

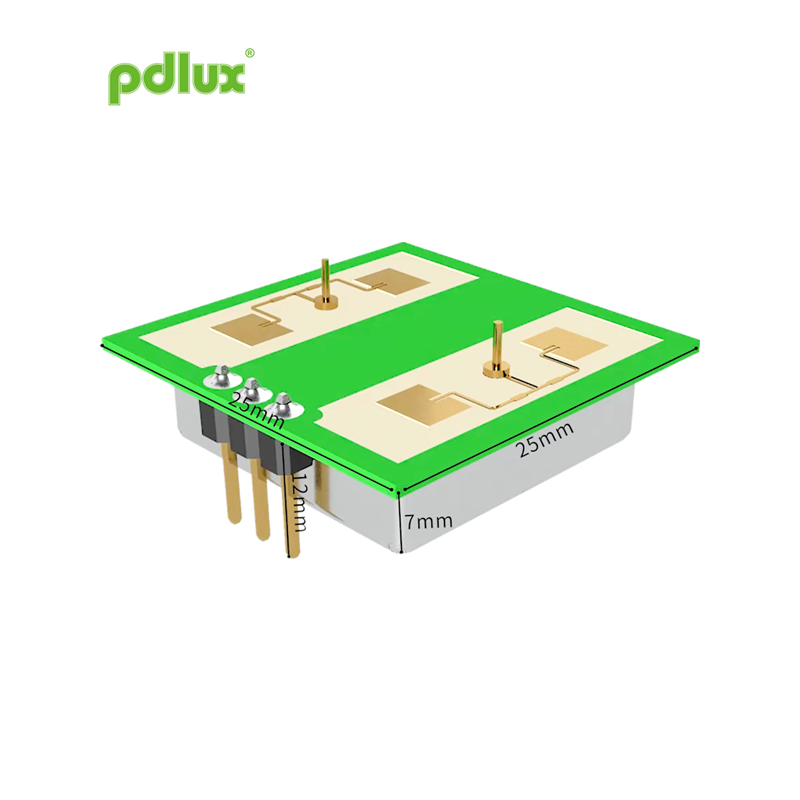

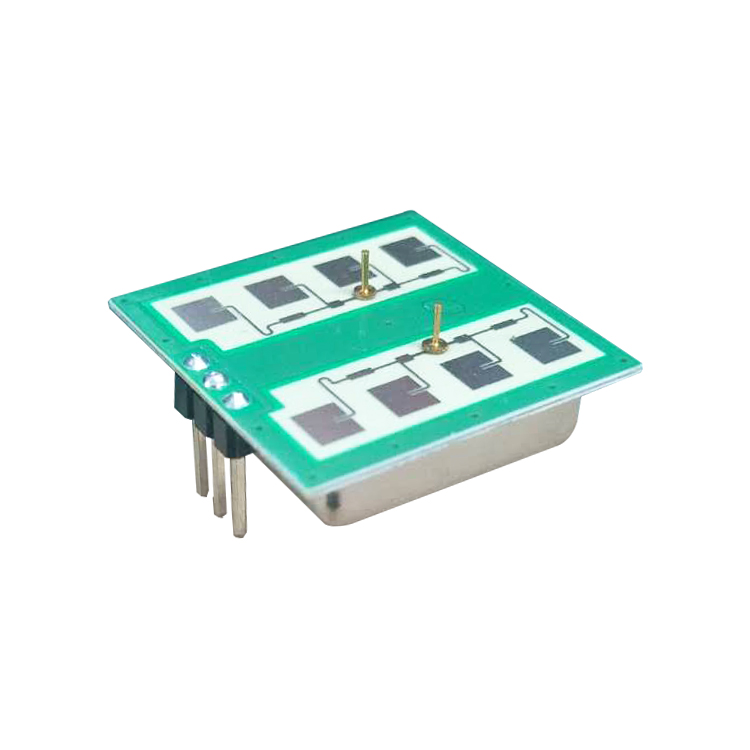

Pengesan Penceroboh Gelombang Mikro 24.125GHz ialah modul transceiver K-Band Bi-Static Doppler. Ia terbina dalam Resonator Oscillator (CRO). Modul ini, V21 menggunakan Antena Satah rata, sesuai untuk pelekap di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran.
Model:PD-V21
Hantar Pertanyaan
Pengesan Penceroboh Gelombang Mikro 24.125GHz
 |
Penggunaan Pengesan Penceroboh Gelombang Mikro 24.125GHz ● Suis pintar ● Suis yang digantung di dinding ● Kesan penceroboh Pengesan Penceroboh Gelombang Mikro 24.125GHz ialah modul transceiver K-Band Bi-Static Doppler. Ia terbina dalam Resonator Oscillator (CRO). Modul ini, V21 menggunakan Antena Satah rata, sesuai untuk pelekap di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran. Modul ini sesuai untuk penderia penghunian dalam suis lampu automatik. Ia juga boleh digunakan untuk pengesan penceroboh pemasangan siling. Mengikut EN 300440-V2.1.1、EN 62479：2010 arahan RED - 2014/53/EU Menurut FCC Bahagian 15.249 Mengikut EN 62321, arahan ROHS - 2011/65/EU Mengikut arahan REACH - 1907/2006/EC |
|
Parameter |
Nota |
Min |
Taip |
Maks |
Unit |
|
Voltan bekalan |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Penggunaan terkini |
Icc |
20 |
35 |
38 |
mA |
|
Mod operasi |
Dikuasakan oleh PWM, ia boleh mengawal arus kerja pada 3-15mA |
||||
|
Lebar Nadi |
Tpulse |
10 |
μs |
||
|
Suhu Operasi |
Atas |
-30~+85+100（Maks.） |
℃ |
||
|
Suhu Penyimpanan |
Tstg |
-10 |
+60 |
℃ |
|
|
Masa Stabil |
|
<5 |
μSec |
||
|
Tetapan Kekerapan |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kuasa Terpancar (EIRP) |
Merengus |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Kelembapan Ambien Penyimpanan |
45%~65% |
RH |
|||
AMARAN: Julat pengesanan sebenar adalah berkaitan dengan perolehan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Nota1: Pelepasan terpancar direka untuk memenuhi peraturan FCC.
Nota2: Kekuatan Isyarat Diterima (RSS) diukur pada jumlah kehilangan laluan 1 Cara sebanyak 70dB.
Nota3: Voltan hingar diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Nota4: Operasi nadi
