Penderia Radar Gelombang Mikro Miniatur 24.125GHz

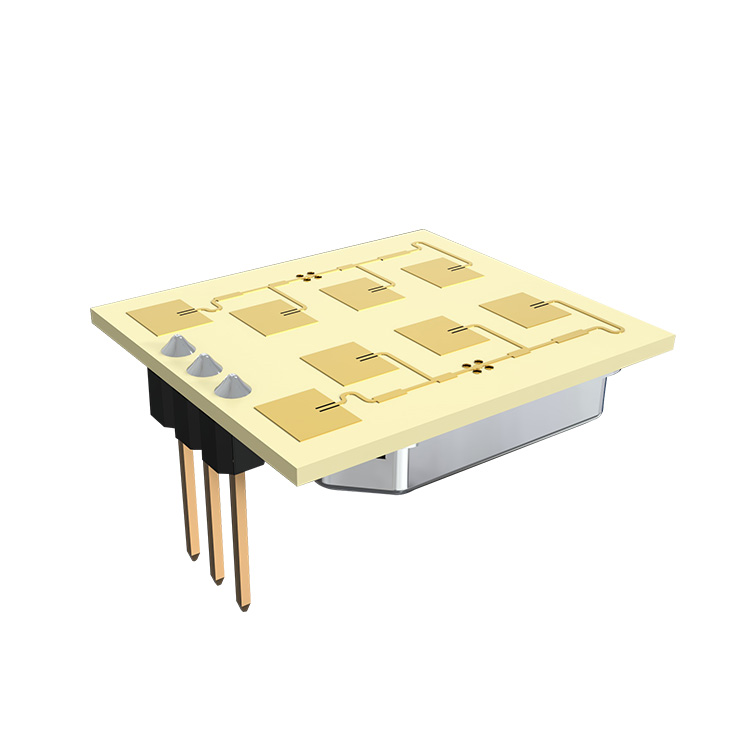

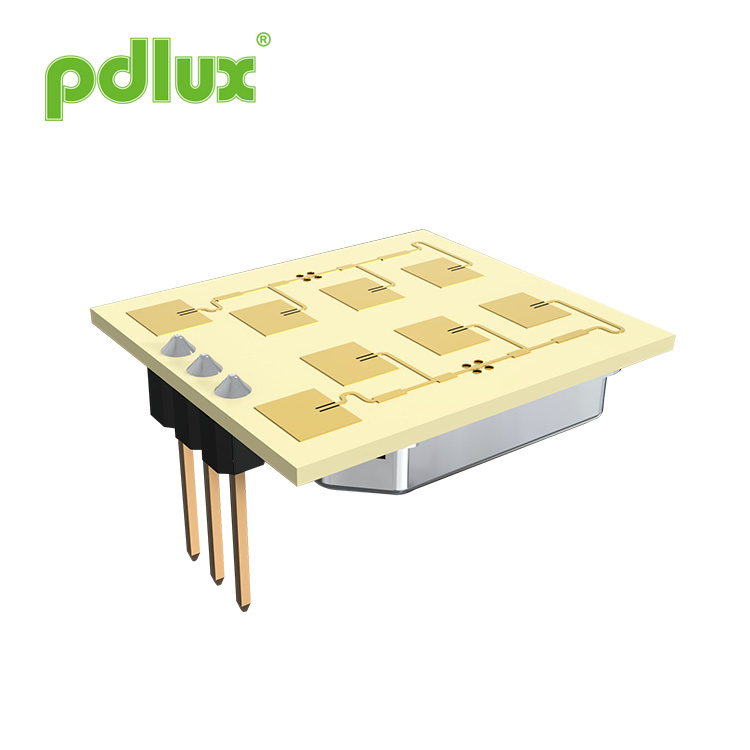

Penderia Radar Gelombang Mikro Miniatur 24.125GHz ialah modul transceiver K-Band Bi-Static Doppler. Ia terbina dalam Resonator Oscillator (CRO). Modul ini, V10 menggunakan Antena Satah rata, sesuai untuk pelekap di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran.
Model:PD-V10
Hantar Pertanyaan
Penderia Radar Gelombang Mikro Miniatur 24.125GHz
Penderia Radar Gelombang Mikro Miniatur 24.125GHz ialah modul transceiver K-Band Bi-Static Doppler. Ia terbina dalam Resonator Oscillator (CRO). Modul ini, V10 menggunakan Antena Satah rata, sesuai untuk pelekap di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran.
Modul ini sesuai untuk penderia penghunian dalam suis lampu automatik. Ia juga boleh digunakan untuk pengesan penceroboh pemasangan siling.
Mengikut EN 300440-V2.1.1、EN 62479:2010, arahan RED-2014/53/eu
Menurut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS-2011/65/eu Menurut arahan REACH-1907/2006/ec
Penggunaan Penderia Radar Gelombang Mikro Miniatur 24.125GHz ● Suis pintar ● Suis yang digantung di dinding ● Kesan penceroboh Ciri dan kelebihan ● Output kuasa wayarles rendah ● Penggunaan kuasa yang rendah ● Pengesanan bukan kenalan ● Mudah disambungkan dengan pengawal ● Keluaran hingar rendah |
|
Parameter |
Nota |
Min |
Taip |
Maks |
Unit |
Tetapan Kekerapan |
1 |
24.050 |
24.125 |
24.250 |
GHz |
Kuasa Terpancar (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
Masa Menetap |
|
5 |
10 |
20 |
μSec |
Menerima Kekuatan Isyarat |
2 |
150 |
200 |
250 |
μVp-p |
bising |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
Voltan bekalan |
|
4.75 |
5.0 |
5.25 |
VDC |
VCO |
|
0.5 |
|
2 |
V |
Penggunaan terkini |
|
25 |
35 |
45 |
mA |
Frekuensi Ulangan Nadi |
4 |
1.8 |
2.0 |
3.0 |
KHz |
Lebar Nadi |
4 |
10 |
20 |
30 |
μSec |
Suhu Operasi |
|
-20 |
25 |
60 |
℃ |
Berat badan |
|
2.5 |
3.5 |
4.0 |
g |
Nota1: Pelepasan terpancar direka untuk memenuhi peraturan FCC.
Nota2: Kekuatan Isyarat Diterima (RSS) diukur pada jumlah kehilangan laluan 1 Cara sebanyak 70dB.
Nota3: Voltan hingar diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Nota4: Operasi nadi
