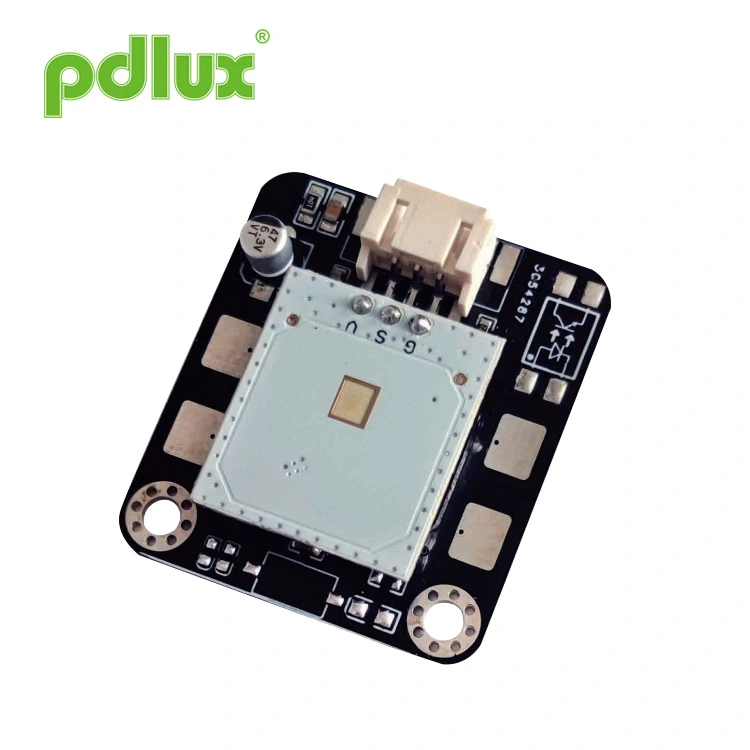

Penderia Radar Pencerobohan Keselamatan Rumah 24GHz
Pdlux pakar dalam Penderia Radar Pencerobohan Keselamatan Rumah 24GHz selama lebih daripada 30 tahun. Penderia ini ialah modul padat yang menyepadukan penderia gelombang milimeter dengan MCU untuk kawalan bukan hubungan berasaskan gerak isyarat. Ia mengenali gelombang tangan dalam jarak 10‑30sm dari pelbagai sudut dan menyokong arahan yang berbeza melalui kiraan hayunan. Ia menawarkan cara tanpa sentuh untuk mengendalikan pintu, lampu dan elektronik lain, menjadikannya ideal untuk keselamatan rumah dan automasi.
Model:PD-V18-M1
Hantar Pertanyaan

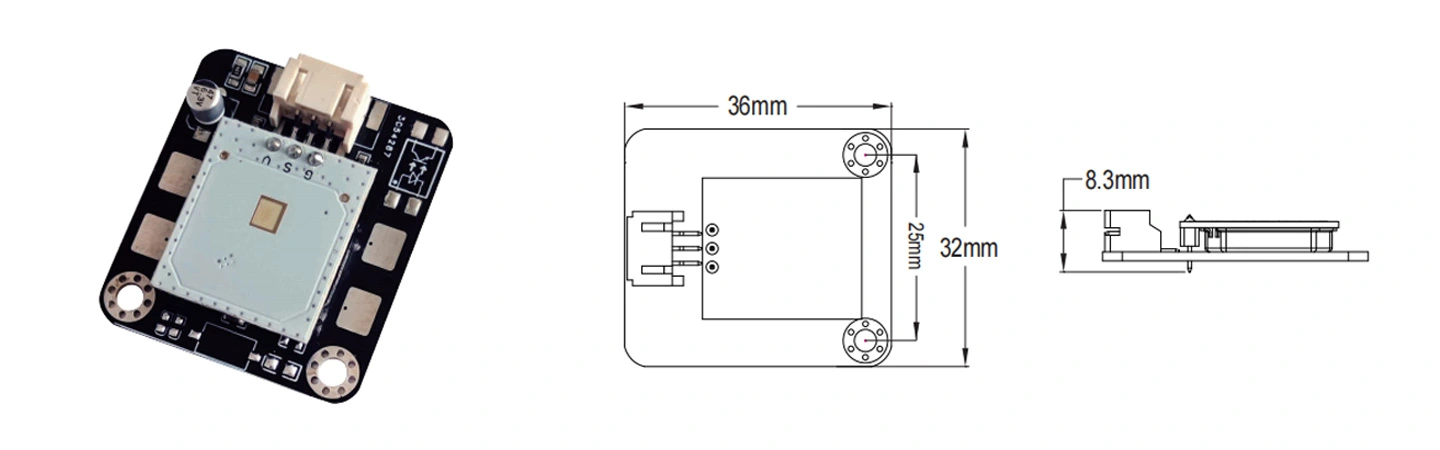

PD-V18-M1 ialah modul aplikasi yang terdiri daripada penderia gelombang super milimeter dan litar penguatan + MCU
direka untuk kawalan bukan hubungan. Ia juga boleh dipanggil modul pengawal untuk penderiaan gelombang jarak dekat. Aplikasinya
senario adalah sangat luas, anda boleh mengawal kerja elektrik atau mematikan dengan lambaian tangan anda pada sudut yang berbeza
10-30cm, dan anda juga boleh menjana pengeluaran yang berbeza dengan bilangan ayunan. Contohnya: satu hayunan untuk membuka
pintu elektrik; dua buaian untuk membuka sistem pencahayaan.
Terutama selepas pembaptisan wabak, orang ramai mempunyai penentangan yang mendalam terhadap suis hubungan awam. Ia adalah untuk ini
sebab kami telah membangunkan sistem penderia gelombang, yang juga boleh digunakan untuk elektrik dan elektronik yang serupa
produk, jadi anda boleh mempunyai lebih banyak ruang untuk imaginasi.
Ini ialah modul aplikasi yang direka khusus untuk kawalan bukan kenalan. Pada permulaan reka bentuk, kami sepenuhnya
menganggap penggunaan produk dalam produk yang berbeza, jadi kami direka khas penderia mudah alih gelombang milimeter
(24.125GHz) ke dalam saiz ultra-kecil, dan litar penguatan isyarat dan MCU telah dirancang pada PCB,
yang padat dan stabil. Modul yang boleh digunakan dalam julat 10-30cm boleh mengawal peralatan elektrik
dengan lambaian tangan. Pengguna boleh menggunakannya pada produk yang berbeza mengikut keperluan. Jarak penderiaan boleh disesuaikan
mengikut keperluan pelanggan.
| Parameter | Nota | Min | Taip | Maks | Unit |
| Voltan Bekalan | Vcc | 3.0 | 5.0 | 5.2 | V |
| Penggunaan Semasa | Icc | 10 | 18 | 20 | mA |
| Kapasiti Output | Atas | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Suhu penyimpanan | Tstg | -10 | -10 | +60 | ℃ |
| Tetapan Kekerapan | f | 24.000 | 24.125 | 24.250 | GHz |
| Kuasa Terpancar (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Kelembapan ambien penyimpanan | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

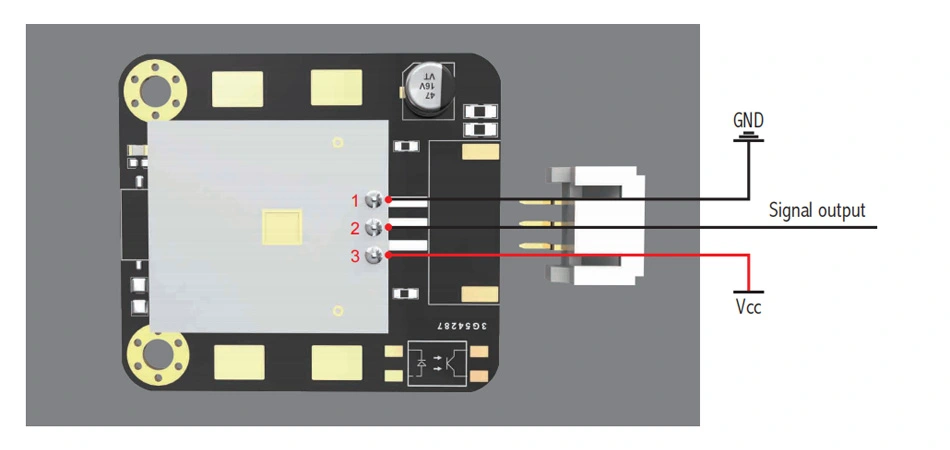

Antara muka modul aplikasi ialah pengepala pin dengan
pic 2.0mmx3pin.
Nota: Voltan tetap modul ini ialah 5V, jika digunakan pada 3V,
mungkin terdapat perbezaan prestasi.
1. Untuk mengelakkan kerosakan pada peralatan, penjagaan harus diambil. Langkah perlindungan ESD harus diambil sama sekali
peringkat penyimpanan, pengendalian, pemasangan dan ujian. Jangan sentuh antena radar dan pin modul ini, dan jangan
sentuh pin dengan multimeter untuk mengukur.
2. Untuk PD-V18-M1 yang dipasang di luar, pengesan boleh mengesan isyarat titisan hujan apabila hujan. Iaitu, pengesan radar yang dipasang di luar rumah pada hari hujan boleh mengesan titisan hujan.
Oleh kerana penderia gelombang milimeter yang digunakan, bahan logam tidak boleh digunakan di hadapan penderia, dan plastik kejuruteraan mesti digunakan sebagai bahan perumahan. Kerana ia adalah transceiver isyarat kuasa kecil, ketebalan selongsong juga mempunyai tahap perbezaan tertentu dalam pengecilan isyarat. Sebelum membuat pesanan, pengguna mesti menerangkan sepenuhnya persekitaran penggunaan dan keperluan, dan jika perlu, produk yang perlu dipasang boleh diberikan kepada kami, dan kami boleh menyesuaikannya.
Kesan produk ini akan berbeza sedikit apabila digunakan pada produk yang berbeza. Pengguna boleh meminta untuk memesan versi dengan pemangkasan sensitiviti, dan keperluan khas boleh dijelaskan terlebih dahulu dengan PDLUX. Penderia dan algoritma perisian yang berbeza boleh dipilih mengikut keperluan pengguna yang berbeza.
Modul ini boleh beroperasi pada bekalan kuasa DC bebas gangguan 3V-5V.
Apa yang boleh berlaku:Sekiranya tiada objek bergerak yang bergerak dalam julat pengesanan, salah operasi yang diuji biasanya disebabkan oleh sumber gangguan yang kuat. Contohnya, gangguan melalui kord kuasa secara bersiri; Contohnya, gangguan daripada telefon bimbit; Sebagai contoh, gangguan kuat yang disebabkan oleh arka semasa mengimpal mesin kimpalan. Sila semak semula sumber gangguan di atas untuk kehadiran.
Peringatan di atas diharapkan dapat dibaca dengan teliti dan difahami.
