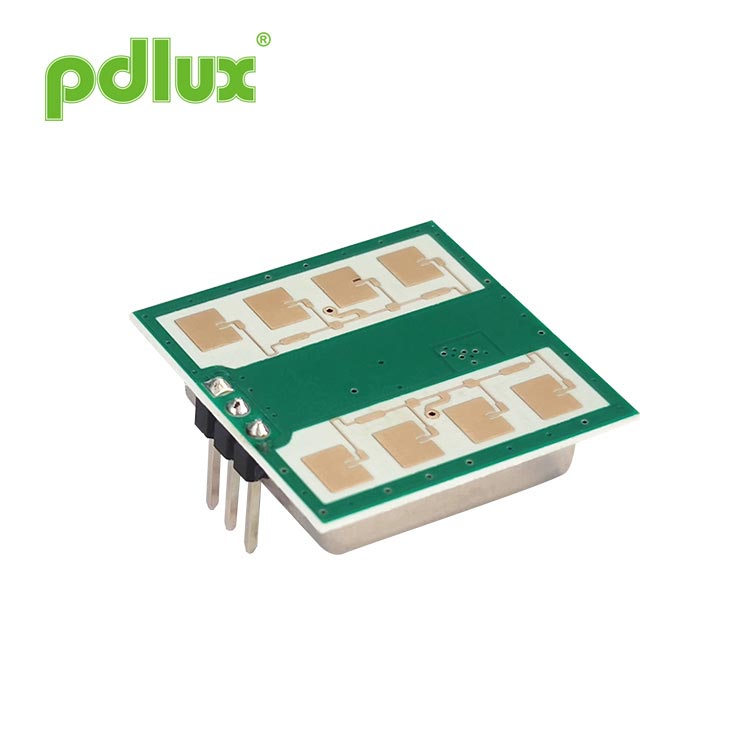

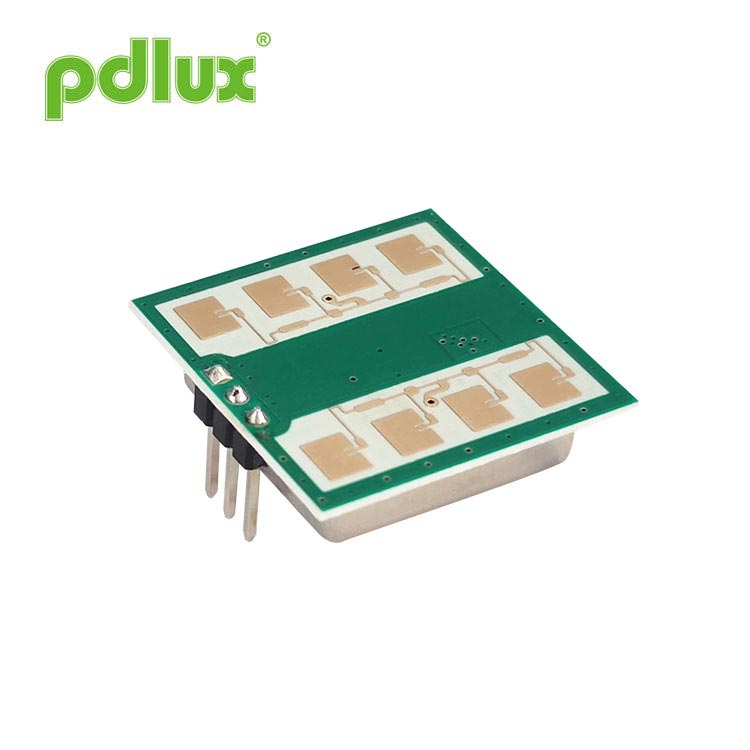

Sensor pintu automatik dengan hingar rendah Resolusi Tinggi dan kestabilan tinggi

PD-165 ialah penderia pintu automatik dengan hingar rendah Resolusi Tinggi dan kestabilan tinggi, yang dimiliki oleh syarikat PDLUX dengan hak harta intelek bebas, dengan kekerapan pusat sebanyak 24.125GHz. Berbanding dengan sensor serupa di pasaran, ia mempunyai lebih rendah hingar, resolusi pengesanan yang lebih tinggi dan sudut pengesanan yang lebih besar.

Model:PD-165

Hantar Pertanyaan

Penderia Gerakan Gelombang Mikro PD-165 24.125GHz

Permohonan

Suis pintar
Penceroboh mengesan

Suis yang digantung di dinding

PD-165 ialah penderia pintu automatik dengan hingar rendah Resolusi Tinggi dan kestabilan tinggi, yang dimiliki oleh syarikat PDLUX dengan hak harta intelek bebas, dengan kekerapan pusat sebanyak 24.125GHz. Berbanding dengan sensor serupa di pasaran, ia mempunyai lebih rendah hingar, resolusi pengesanan yang lebih tinggi dan sudut pengesanan yang lebih besar. Lebih tinggi kestabilan untuk mengesan sasaran bergerak. Ia boleh digunakan secara meluas dalam bidang seperti pengesanan sasaran bergerak keselamatan, penderia pintu automatik, kehadiran kehidupan pengesanan, pengesanan kelajuan pergerakan, pencahayaan automatik penderiaan gerakan, dan lain-lain.

PD-165 mempertimbangkan sepenuhnya prestasi sensitiviti purata pengesanan kawasan. Ia mempunyai resolusi pengesanan yang tinggi, konsistensi yang baik dan baik ciri voltan rendah, serta mengimbangi frekuensi rendah. Ia adalah sensor pengesanan mudah alih berprestasi tinggi.

Mengikut EN 300440, EN 62479
Arahan MERAH - 2014/53/EU
Menurut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS - 2011/65/EU
Mengikut arahan REACH - 1907/2006/EC

Saiz produk

Products size

Parameter teknikal

Parameter	Nota	Min	Taip	Maks		Unit
Voltan bekalan	Vcc	3.0	5.0	5.25		V
Penggunaan terkini	Icc	20	35	38		mA
Mod operasi	Dikuasakan oleh PWM, ia boleh mengawal arus kerja pada 3-15mA
Lebar Nadi	Tpulse			10		μs
Suhu Operasi	Atas			-30~+85 +100（Maks.）		℃
Suhu Penyimpanan	Tstg			-10	+60	℃
Masa Stabil					<5	μSec
Tetapan Kekerapan	f		24.000	24.125	24.250	GHz
Kuasa Terpancar (EIRP)	Merengus		<2.0	<2.5	<3.0	mW
Kelembapan Ambien Penyimpanan	45%~65%					RH

AMARAN: Julat pengesanan sebenar adalah berkaitan dengan keuntungan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang daripada MCU. Menurut aplikasi, untuk menyediakan amplitud yang mencukupi bagi output isyarat IF oleh pengadun ke litar penguatan, jumlah amplifikasi luaran yang diperlukan boleh menjadi sekitar 70 hingga 80dB (dengan lebar jalur dan keuntungan yang berbeza dikonfigurasikan mengikut keperluan).

- IF Output:
- PD-165F Julat pengesanan konvensional (350-550mVp-p)
- PD-165H Versi sensitiviti tinggi (580-980mVp-p)

Nota1: Pelepasan terpancar direka untuk memenuhi peraturan FCC dan CE.
Nota2: Kekuatan Isyarat Diterima (RSS) diukur pada jumlah kehilangan laluan 1 Cara sebanyak 70dB.

Nota3: Operasi nadi
