Penderia Radar Pelbagai Fungsi Bersepadu MCU

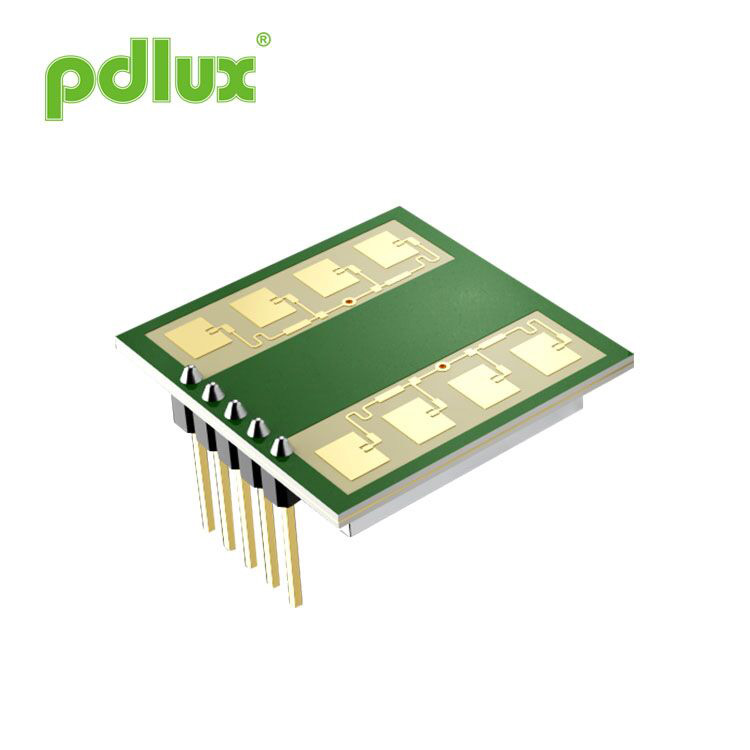

PD-V20SL ialah penderia radar pelbagai fungsi dengan frekuensi tengah 24.125GHz, modul gabungan pelbagai fungsi yang dibangunkan oleh pasukan teknikal PDLUX. Modul ini terdiri daripada sensor gelombang mikro, penguat isyarat dan MCU. Modul ini mempunyai pelbagai output mod, yang memudahkan pengguna yang berbeza untuk memilih keperluan yang berbeza dan memohon kepada produk yang berbeza, yang merupakan produk yang dipatenkan secara bebas yang dibangunkan oleh PDLUX. Boleh digunakan secara langsung dalam induksi pengesanan pintu automatik, induksi pengesanan keselamatan, automatik induksi pencahayaan dan produk lain, resolusi pengesanan adalah sangat tinggi.

1. Output isyarat sensor:
Ia bersamaan dengan isyarat frekuensi rendah yang dikeluarkan terus oleh sensor tanpa sebarang pemprosesan. Pengguna memerlukan litar penguat isyarat luaran untuk menggunakan port keluaran ini, dan boleh mengkonfigurasi litar penguat dengan prestasi berbeza mengikut keperluan.

2. Output isyarat diperkuat:
Port output ini telah dikuatkan oleh litar penguatan laluan rendah 20Hz-330Hz (lihat lampiran). Pengguna yang memenuhi lebar jalur ini boleh terus menggunakan port output ini, dan melalui port output litar Amplification ini dan potensiometer 20K (potentiometer bersiri dengan perintang 1K-2K) boleh melaraskan sensitiviti, yang sangat mudah.

Litar rujukan


Nota: Litar penguat terbina dalam adalah konfigurasi standard modul ini, jika lebar jalur litar penguat ini tidak mencukupi, kami boleh menyesuaikannya mengikut keperluan pengguna.

3. Output pelaksanaan MCU:Port output ini sudah pun menjadi port output pelaksanaan selepas sensor telah dikuatkan dan diproses oleh MCU. Penderia mengesan pergerakan objek dan mengeluarkan output denyut pelaksanaan 1 saat (panjang denyutan output boleh disesuaikan mengikut keperluan pengguna). Ia boleh digunakan secara langsung pada penderia pintu automatik, dan juga boleh digunakan pada produk pengesan radar yang memenuhi keperluan ini. Port keluaran ini boleh disambungkan dengan perintang 4.7K untuk memacu LED sebagai penunjuk.

4. petua permohonan:
Memandangkan PD-V20SL sudah menjadi pengesanan mudah alih + litar penguatan isyarat + MCU pelbagai output, pengguna hanya perlu menambah prestasi yang baik bahagian bekalan kuasa, potensiometer ditambah lampu penunjuk tiub cahaya boleh membentuk sensor pintu automatik yang lengkap. Untuk menjadikan prestasi produk stabil dan boleh dipercayai, produk ini mempunyai keperluan yang agak tinggi untuk bekalan kuasa, prestasi yang stabil, pekali riak kecil, prestasi anti-gangguan cemerlang bekalan kuasa adalah sangat penting.

4.1. Konfigurasi bekalan kuasa: Angka berikut ialah bekalan kuasa pensuisan voltan lebar. Voltan masukan boleh terus digunakan dalam julat AC12V-24V, atau voltan DC12V-35V. Kualiti bekalan kuasa adalah sangat penting, jadi PCB harus dirancang dengan teliti semasa mereka bentuk bekalan kuasa, kerana pemilihan litar prinsip yang munasabah hanyalah salah satu daripadanya, dan pengedaran komponen pada papan litar dan rasionaliti pendawaian akan menghasilkan prestasi yang berbeza. Bekalan kuasa yang berprestasi baik mempunyai prestasi anti-gangguan yang sangat baik dan pekali riak yang sangat rendah. Bekalan kuasa yang sangat baik adalah asas operasi stabil PD-V20SL. Litar berikut adalah untuk rujukan sahaja.


5. Litar perlaksanaan geganti
Bahagian litar ini dipilih mengikut keperluan pengguna. Sensor pintu automatik konvensional mempunyai kawalan yang berbeza kaedah, dan mempunyai voltan kawalan yang berbeza, berikut adalah litar rujukan kawalan geganti 12V, dan ia juga boleh dikawal oleh tiub MOS, geganti buluh, gandingan fotoelektrik, dsb.



6. tambah potensiometer pelarasan sensitiviti pengesanan
Untuk mengawal jarak pengesanan, PD-V20SL boleh disambungkan dengan potensiometer pelarasan sensitiviti luaran, supaya jarak pengesanan boleh dikawal dalam julat yang sesuai melalui potensiometer, kaedah sambungan boleh merujuk kepada rajah sambungan berikut.


Komponen berbeza dan skema aplikasi produk penderia radar pelbagai fungsi PD-V20SL diperkenalkan di atas. Dalam Sebagai tambahan kepada fungsi di atas dengan penggunaan bebas, ia juga boleh dibangunkan menengah mengikut keperluan yang berbeza pengguna untuk fungsi, supaya produk boleh menyesuaikan fungsi yang berbeza mengikut keperluan individu pengguna.

7. Penyesuaian fungsi pengguna
7.1. Penyesuaian Fungsi Pengesanan:
Secara ringkasnya, ia bermaksud untuk jenis produk yang digunakan. Sebagai contoh, apabila digunakan dalam produk sensor pintu automatik, MCU menghasilkan isyarat nadi, dan pengguna dengan keperluan khas boleh menerangkan keperluan dengan jelas, dan kami boleh mereka bentuk program mengikut keperluan pengguna. Pengguna juga boleh menyambungkan MCU pada output nadi dan mereka bentuk semua fungsi seterusnya dengan sendirinya, yang memudahkan pengguna untuk memperibadikan.

7.2. Untuk produk sensor keselamatan:
Boleh digunakan untuk produk keselamatan lebih banyak program, kami boleh menyokong pembangunan bebas pengguna; Atau pengguna mencadangkan a penyelesaian, PDLUX akan menulis perisian mengikut penyelesaian yang dicadangkan oleh pengguna.

7.3. Untuk produk lampu automatik:
PD-V20SL boleh menghantar keperluan penderia lampu automatik konfigurasi mudah dan rendah, dan pengguna boleh mengkonfigurasi secara langsung litar pelaksanaan epitaxial pada port keluaran MCU untuk membentuk litar dan produk penderia mudah.

8. Menyokong pengguna untuk membangunkan fungsi yang diperibadikan
Modul PD-V20SL menyediakan fungsi penulisan program terbuka. Iaitu, pengguna boleh menulis program mengikut ciri-ciri produk mereka sendiri, dan menulis terus dari 5 port, dan boleh membangunkan ciri dan fungsi peribadi secara bebas produk, dan dengan mudah menulis fungsi berbeza yang pengguna inginkan melalui perisian.

9. Langkah berjaga-jaga
9.1. Perhatian harus diberikan kepada perlindungan elektrik statik dalam proses pengeluaran.

9.2. Oleh kerana ketebalan papan litar hanya 1.2mm, pengepala pin tidak boleh dipaksa secara berlebihan, terutamanya yang berlebihan. daya pada sisi dengan mudah boleh menyebabkan litar dalaman pecah dan merosakkan sensor.

9.3. Penderia radar K-band mempunyai keperluan khas untuk bahan dan ketebalan perumahan. Bahan cangkerang am diperbuat daripada plastik kejuruteraan ABS, dengan ketebalan 1.5-3mm. Jarak antara antena satah sensor dan kami ialah 5-7mm, yang harus dipadankan dan diubah suai mengikut pemasangan percubaan sebenar. Perisai logam tidak boleh digunakan di bahagian hadapan daripada sensor, jika tidak, sensor tidak akan dapat mengesan objek bergerak dari hadapan dengan betul.

PD-V20SL memudahkan pembangunan produk. Resolusi pengesanan produk adalah tinggi, selagi bekalan kuasa dan penggerak dilengkapi mengikut keperluan, hanya satu bahagian PD-V20SL boleh melengkapkan sensor pintu automatik, sensor keselamatan, produk lampu aruhan automatik. Penggunaan kuasanya hanya satu pertiga daripada penderia konvensional. Kaedah pengeluaran boleh disesuaikan dengan keperluan individu pengguna yang berbeza, supaya sensor gabungan boleh menghasilkan fungsi yang berbeza.

Penderia radar pelbagai fungsi gabungan PD-V20SL ialah produk yang dibangunkan dan dipatenkan oleh PDLUX, dan PDLUX boleh memberikan sokongan teknikal.
