Modul Radar Keselamatan 24GHz Gelombang Milimeter
Pdlux membekalkan Modul Radar Keselamatan 24GHz Gelombang Milimeter berkualiti buatan China. Ia ialah sensor gelombang berprestasi tinggi sudut sempit K-band yang direka untuk pengaktifan gelombang tangan tanpa sentuhan, pengesanan penceroboh dan kawalan pintu automatik. Dengan litar penguat lanjutan dan algoritma MCU, ia menyokong fungsi aplikasi serba boleh seperti suis bebas tangan dan sistem kemasukan. Penderia memberikan pengesanan terfokus yang boleh dipercayai sambil mematuhi piawaian antarabangsa termasuk EN 300440, Bahagian FCC 15.249, RED, RoHS dan REACH, memastikan keselamatan dan tanggungjawab alam sekitar untuk pelbagai keperluan keselamatan dan automasi.
Model:PD-V18-A
Hantar Pertanyaan

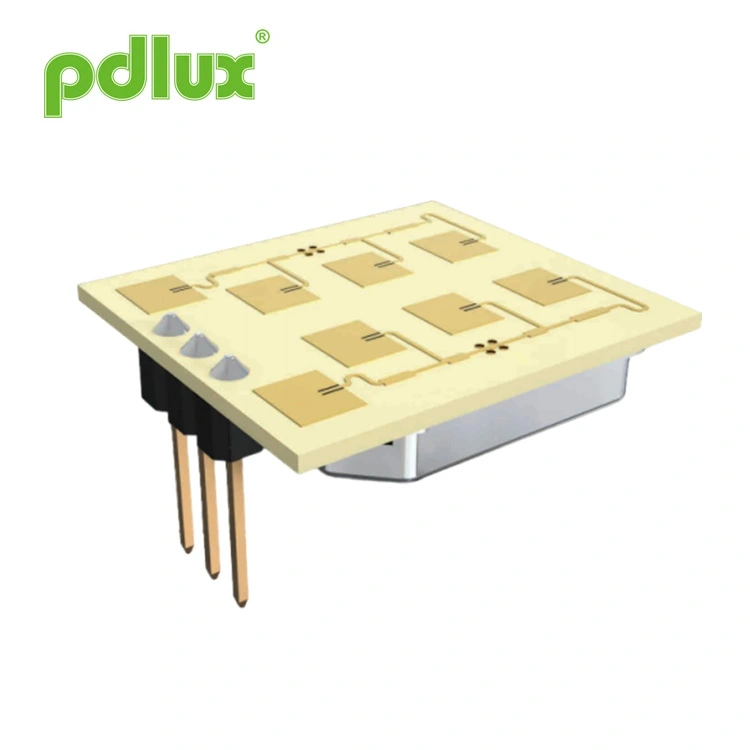

Penderia Gerakan Gelombang Mikro PD-V18-A 24.125GHz
Permohonan
Penderia gelombang tangan tanpa sentuhan
Sudut sempit prestasi tinggi
Penceroboh mengesan
Penderia gelombang tangan tanpa sentuhan
Sudut sempit prestasi tinggi
Penceroboh mengesan
PD-V18-A ialah gelombang berprestasi tinggi sudut sempit K-band (24.125GHz)
penderia. Dengan algoritma litar penguat dan MCU, aplikasi
produk dengan fungsi yang berbeza boleh dihasilkan.
Sebagai contoh: ia digunakan untuk automatik aruhan bukan sentuh yang melambai tangan
pintu, suis aruhan bukan sentuh yang melambai tangan dan aplikasi lain
produk.
Mengikut EN 300440-V2.1.1、EN 62479：2010
Arahan MERAH - 2014/53/EU
Menurut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS - 2011/65/EU
Mengikut arahan REACH - 1907/2006/EC
Arahan MERAH - 2014/53/EU
Menurut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS - 2011/65/EU
Mengikut arahan REACH - 1907/2006/EC

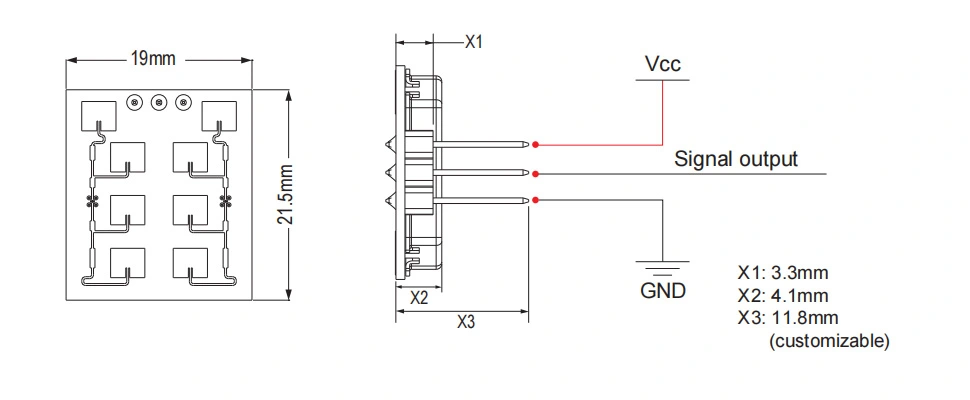

Saiz produk
Parameter Teknikal
| Parameter | Nota | Min | Taip | Maks | Unit |
| Voltan Bekalan | Vcc | 3.0 | 5.0 | 5.25 | V |
| Penggunaan Semasa | lcc | 20 | 30 | 35 | mA |
| Mod Operasi | Dikuasakan oleh PWM, ia boleh mengawal arus kerja pada 3-15mA | ||||
| Lebar Nadi | Tpulse | 10 | μs | ||
| Suhu Operasi | Atas | -30~+65 | ℃ | ||
| Suhu Penyimpanan | Tstg | -10 | +60 | ℃ | |
| Masa Stabil |
|
<5 |
|
μSec | |
| bising | 3.5 | 4.5 | 4.5 | mVrms | |
| Tetapan Kekerapan | f | 24.000 | 24.125 | 24.250 | GHz |
| Kuasa Terpancar (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Kelembapan Ambien Penyimpanan | 45%~65% | RH | |||
AMARAN: Julat pengesanan sebenar adalah berkaitan dengan keuntungan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Nota1: Pelepasan terpancar direka untuk memenuhi peraturan FCC dan CE.
Nota2: Kekuatan Isyarat Diterima (RSS) diukur pada jumlah kehilangan laluan 1 Cara sebanyak 70dB.
Nota3: Voltan hingar diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Nota4: Operasi nadi disyorkan
