Miniatur X-Band Microwave Transceiver
Transceiver gelombang mikro X-Band miniatur ialah transceiver gelombang mikro X-Band miniatur itu menggunakan fenomena anjakan Doppler untuk "merasakan" gerakan. Unit ini, ditempatkan di dalam tin logam, mempunyai pengayun stabil resonator dielektrik, yang menyediakan kestabilan operasi pada julat suhu yang luas dalam sama ada CW atau mod nadi kitaran tugas rendah dan bersepadu penerima homodyne untuk sensitiviti dan kebolehpercayaan yang dipertingkatkan. Keluarga modul ini tersedia dengan sama ada voltan bekalan +5v atau +3v.

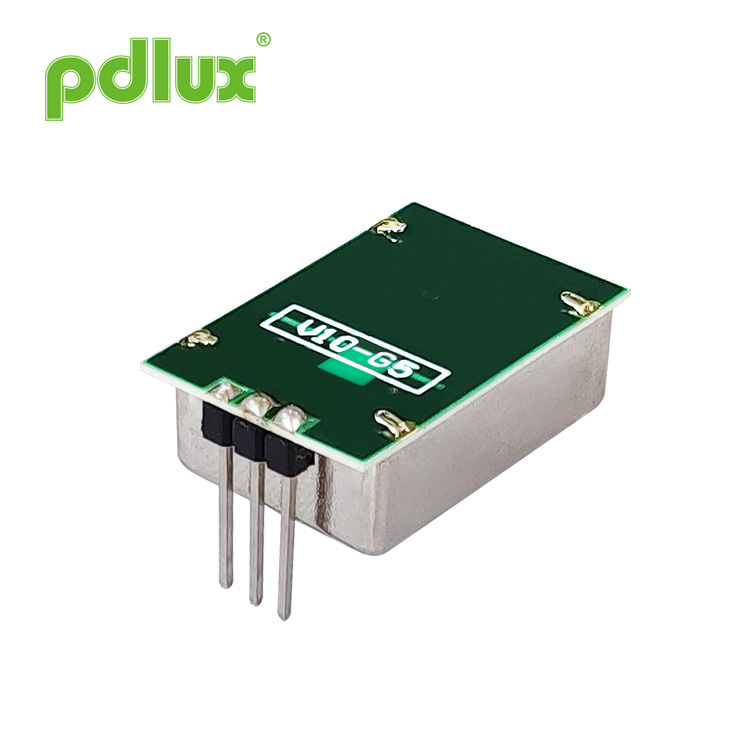

Model:PD-V10-G5
Hantar Pertanyaan
Miniatur X-Band Microwave Transceiver
Unit Pengesan Pergerakan Penyelesaian Gelombang Mikro PD-V10-G5 ialah transceiver gelombang mikro X-Band miniatur yang menggunakan fenomena anjakan Doppler untuk "merasakan" gerakan.
Unit ini, yang ditempatkan dalam tin logam, menampilkan pengayun terstabil resonator dielektrik, yang menyediakan operasi yang stabil pada julat suhu yang luas sama ada dalam mod nadi CW atau kitaran tugas rendah dan penerima homodina bersepadu untuk kepekaan dan kebolehpercayaan yang dipertingkatkan.
Keluarga modul ini tersedia dengan sama ada voltan bekalan +5v atau +3v.
Operasi
Prinsip operasi asas terdiri daripada mengesan anjakan frekuensi antara isyarat yang dihantar dan diterima yang dipantulkan kembali daripada objek bergerak dalam medan pandangan unit.
Unit ini menghasilkan isyarat keluaran tahap rendah yang boleh dikuatkan dan diproses untuk memberikan isyarat penggera yang boleh didengar atau visual dan menggunakan teknik pembuatan pelekap permukaan kos rendah yang terbukti di medan lasak dan boleh dipercayai.
NOTA
Kekuatan output sensor （julat pengesanan）bergantung pada Nisbah Isyarat kepada Bunyi.
Lebih tinggi atau lebih rendah daripada suhu operasi nominal, sensor juga boleh berfungsi, tetapi prestasi akan berkurangan.
Untuk mengelakkan kerosakan pada peranti, penjagaan harus dilakukan semasa pengendalian. Langkah berjaga-jaga Nyahcas Elektrostatik (ESD) yang betul hendaklah dipatuhi pada semua peringkat penyimpanan, pengendalian, pemasangan dan ujian.
