Penderia Radar Doppler PD-V21360 Tinggi 24.125GHz

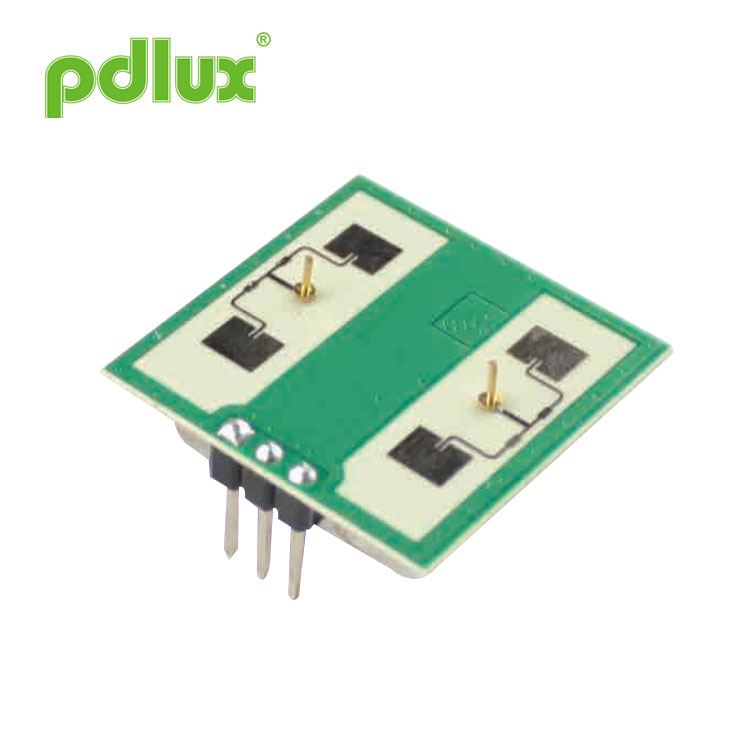

PD-V21360 Kepekaan Tinggi 24.125GHz Penderia Radar Doppler ialah modul transceiver Doppler Bi-Static K-Band. Ia terbina dalam Resonator Oscillator (CRO). Modul ini, V21360 menggunakan Antena Satah rata, sesuai untuk pelekap di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran.
Model:PD-V21360
Hantar Pertanyaan
Penderia Gerakan Gelombang Mikro 360° 24.125GHz
Permohonan
Suis pintar
Suis yang digantung di dinding
Penceroboh mengesan
Suis pintar
Suis yang digantung di dinding
Penceroboh mengesan
PD-V21360 High Sensitiviti 24.125GHz Doppler Radar Sensor ialah modul transceiver Doppler Dwi-Statik K-Band. Ia terbina dalam Resonator Oscillator
(CRO).Modul ini, V21360 menggunakan Antena Satah rata, sesuai untuk pemasangan di dinding. Ia boleh meningkatkan keupayaan menerima isyarat hadapannya dan mengurangkan kawasan buta rusuknya. Prestasinya lebih baik daripada sensor di pasaran.
Modul ini sesuai untuk penderia penghunian dalam suis lampu automatik. Ia juga boleh digunakan untuk pengesan penceroboh pemasangan siling.
Modul ini sesuai untuk penderia penghunian dalam suis lampu automatik. Ia juga boleh digunakan untuk pengesan penceroboh pemasangan siling.
Mengikut EN 300440, EN 62479
Arahan MERAH-2014/53/EU
Mengikut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS - 2011/65/EU
Mengikut arahan REACH - 1907/2006/EC
Arahan MERAH-2014/53/EU
Mengikut FCC Bahagian 15.249
Mengikut EN 62321, arahan ROHS - 2011/65/EU
Mengikut arahan REACH - 1907/2006/EC
Saiz produk
Parameter Teknikal
| Parameter | Nota | Min | Taip | Maks | Unit |
| Voltan Bekalan | Vcc | 3.0 | 5.0 | 5.25 | V |
| Penggunaan Semasa | lcc | 20 | 35 | 38 | mA |
| Mod Operasi | Dikuasakan oleh PWM, ia boleh mengawal arus kerja pada 3-15mA | ||||
| Lebar Nadi | Tpulse | 10 | μs | ||
| Suhu Operasi | Atas | -30~+85 +100(Maks.) | ℃ | ||
| Suhu Penyimpanan | Tstg | -10 | +60 | ℃ | |
| Masa Stabil |
|
<5 | μSec | ||
| Tetapan Kekerapan | f | 24.000 | 24.125 | 24.250 | GHz |
| Kuasa Terpancar (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Kelembapan Ambien Penyimpanan | 45%~65% | RH | |||
AMARAN: Julat pengesanan sebenar adalah berkaitan dengan gai penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Nota1: Pelepasan terpancar direka untuk memenuhi peraturan FCC dan CE.
Nota2: Kekuatan Isyarat Diterima (RSS) diukur pada jumlah kehilangan laluan 1 Cara sebanyak 70dB.
Nota3: Voltan hingar diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Nota4: Operasi nadi
