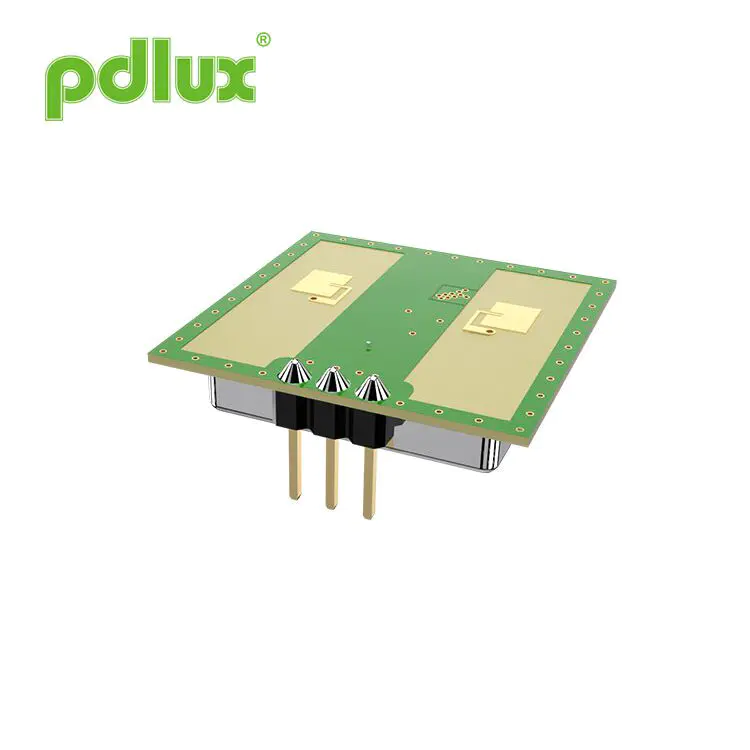

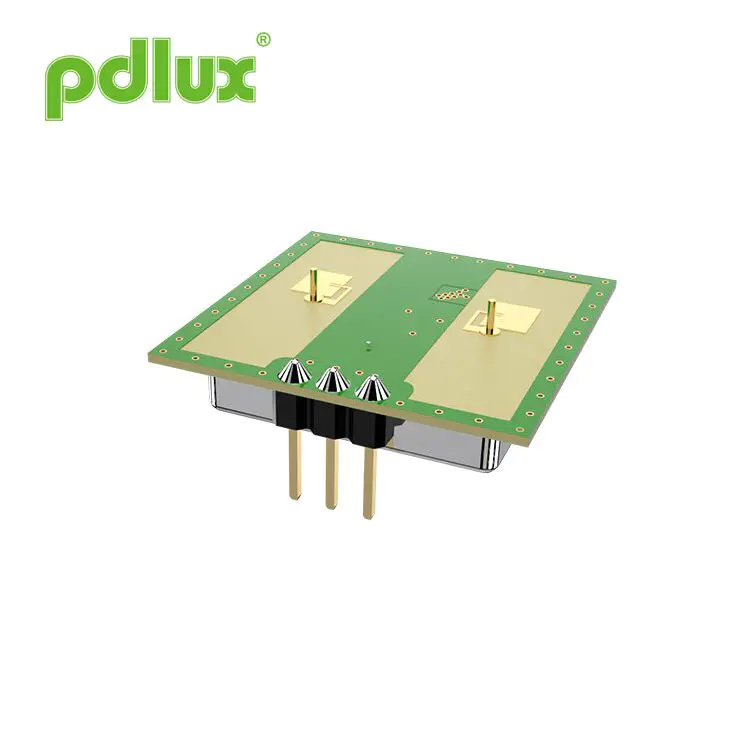

PDLUX PD-V12360A/B Sensor gerakan sensitiviti tinggi K-band untuk Switch & Security

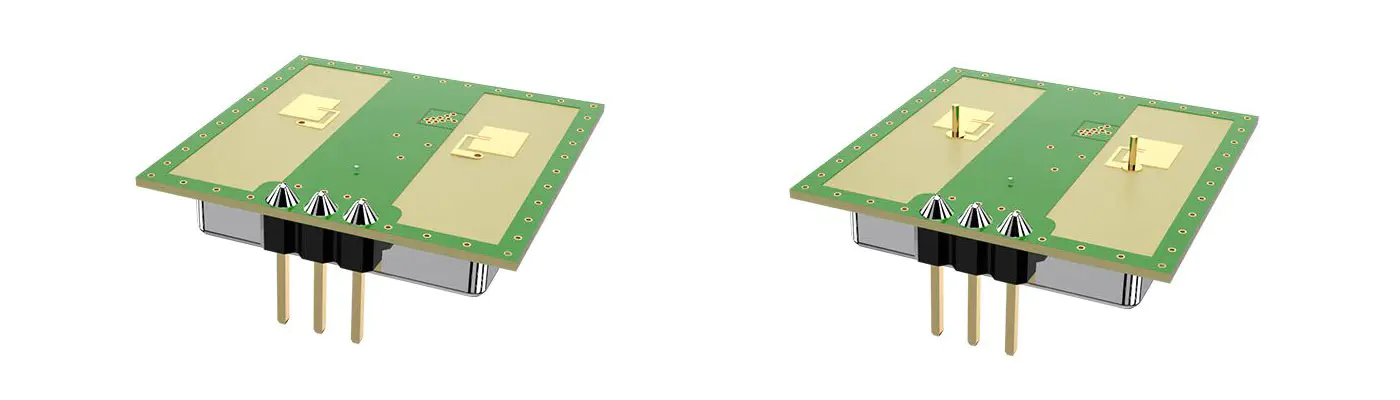

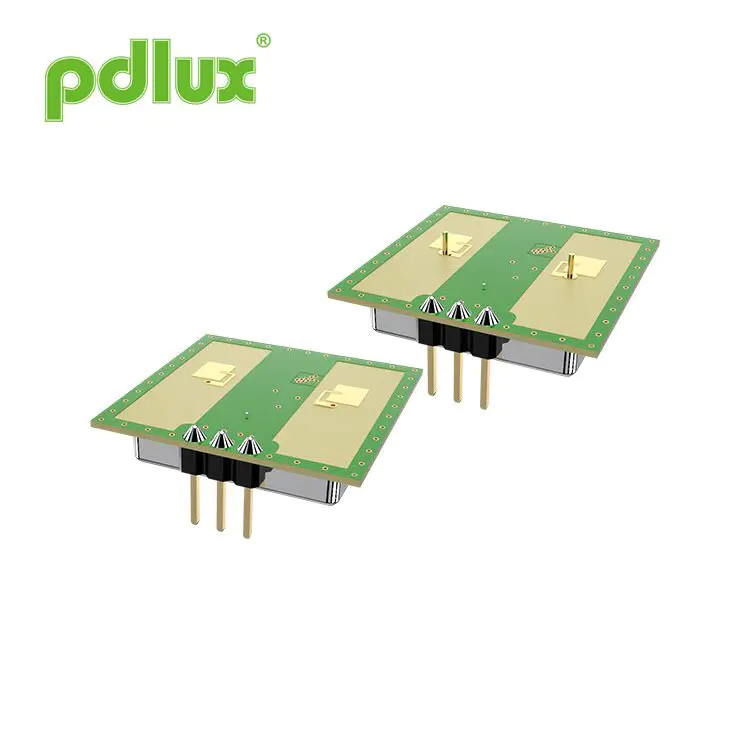

PDLUX PD-V12360A/B K-Band sensor gerakan sensitiviti tinggi untuk Smart Switch & Security adalah sensor sensitiviti tinggi yang dipatenkan yang dibangunkan oleh pasukan teknikal PDLUX untuk pengesanan K-band 360 darjah. Ini termasuk V12360A dan V12360B. Perbezaan prestasi antara A dan B terletak pada radii pengesanan yang berbeza.
Model:PD-V12360A/B
Hantar Pertanyaan
PD-V12360A/B 24.125GHz Sensor Motion Microwave
Permohonan
.Suis pintar
.Suis dinding-hung
.Mengesan penceroboh
Sensor Siri PD-V12360 adalah sensor sensitiviti tinggi yang dipatenkan yang dibangunkan oleh Pasukan Teknikal PDLUX untuk Pengesanan K-Band 360 Ijazah. PDLUX PD-V12360A/B K-Band sensor gerakan sensitiviti tinggi untuk Smart Switch & Security termasuk V12360A dan V12360B. Perbezaan prestasi antara A dan B terletak pada pengesanan yang berbeza radii. Apabila dipasang pada ketinggian yang rendah, sudut pengesanan V12360a lebih besar daripada itu daripada V12360b. Sudut pengesanan darjah 360 V12360A adalah 120 darjah (sila rujuk kepada angka di bawah), yang boleh digunakan untuk memasang produk dengan ketinggian kurang dari 5 meter. Sudut pengesanan darjah 360 V12360b adalah 80 darjah, yang boleh digunakan untuk memasang produk dengan ketinggian kurang dari 10 meter. (Sila rujuk yang berikut imej). Pelanjutan sensitiviti pengesanannya bergantung pada nisbah isyarat-ke-bunyi Litar penguatan yang direka oleh pengguna dan algoritma program MCU. Kerana pelbagai aplikasi yang luas dan fleksibel jenis sensor analog ini. Ia masih ada digunakan secara meluas.
Saiz produk

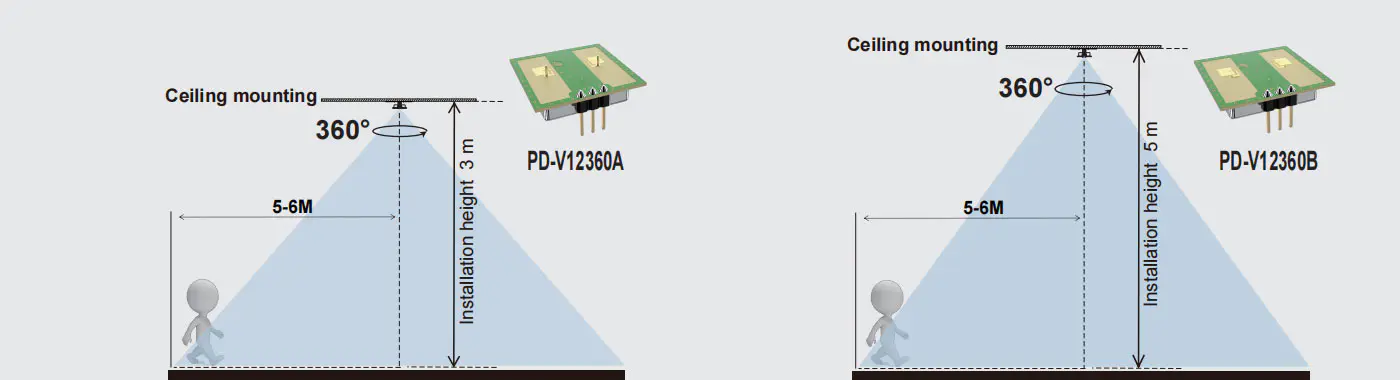

Julat pengesanan
Parameter teknikal
| Parameter | Nota | Min | Typ | Maks | Unit |
| Voltan bekalan | Vcc | 3.0 | 5.0 | 5.25 | V |
| Penggunaan semasa | ICC | 20 | 35 | 38 | ma |
| Mod operasi | Dikuasakan oleh PWM, ia dapat mengawal arus kerja pada 3-15mA | ||||
| Lebar nadi | Tpulse | 10 | μs | ||
| Suhu operasi | Atas | -30 ~+85 | ℃ | ||
| Suhu penyimpanan | Tstg | -10 | +60 | ℃ | |
| Masa yang stabil |
|
<5 | μsec | ||
| Bunyi bising |
|
3.5 | 4.0 | 4.5 | mvrms |
| Tetapan kekerapan | f | 24.000 | 24.125 | 24.250 | GHz |
| Kuasa yang dipancarkan (authp) | Pout | <2.0 | <2.5 | <3.0 | mw |
| Penyimpanan kelembapan ambien | 45%~ 65% | RH | |||
Amaran: Julat pengesanan sebenar berkaitan dengan keuntungan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Nota1: Pelepasan yang dipancarkan direka untuk memenuhi peraturan FCC dan CE.
Nota2: Kekuatan isyarat yang diterima (RSS) diukur pada jumlah 1 cara kehilangan jalan 70dB.
Nota3: Voltan bunyi diukur dari 10Hz hingga 100Hz di port output, di dalam ruang anechoic. Nota4: Operasi Pulse
Peringatan khas
Oleh kerana ketebalan jumlah papan litar hanya 0.52mm. Memohon daya sisi yang berlebihan ke pin boleh menyebabkan kerajang tembaga pecah. Menyebabkan Kerosakan sensor.
