PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor

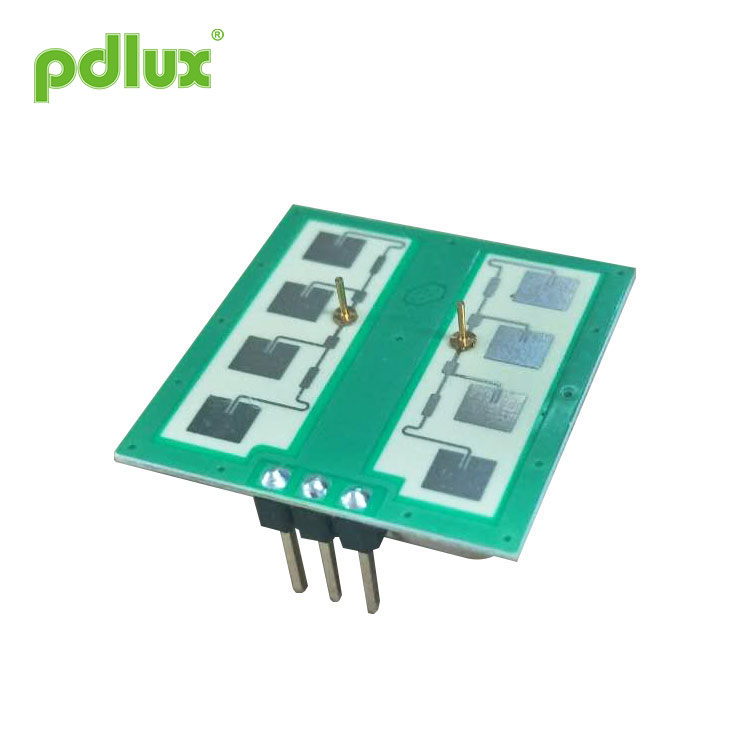

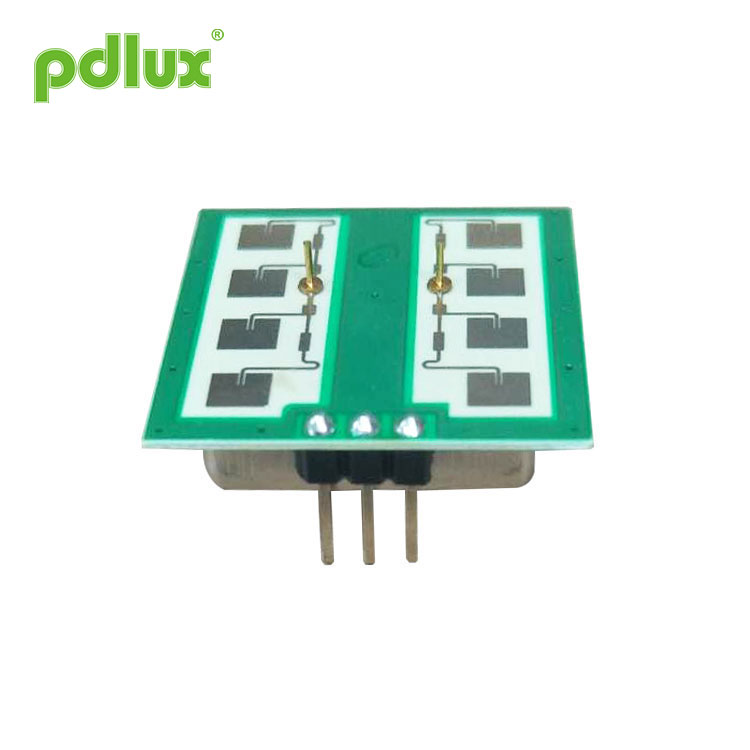

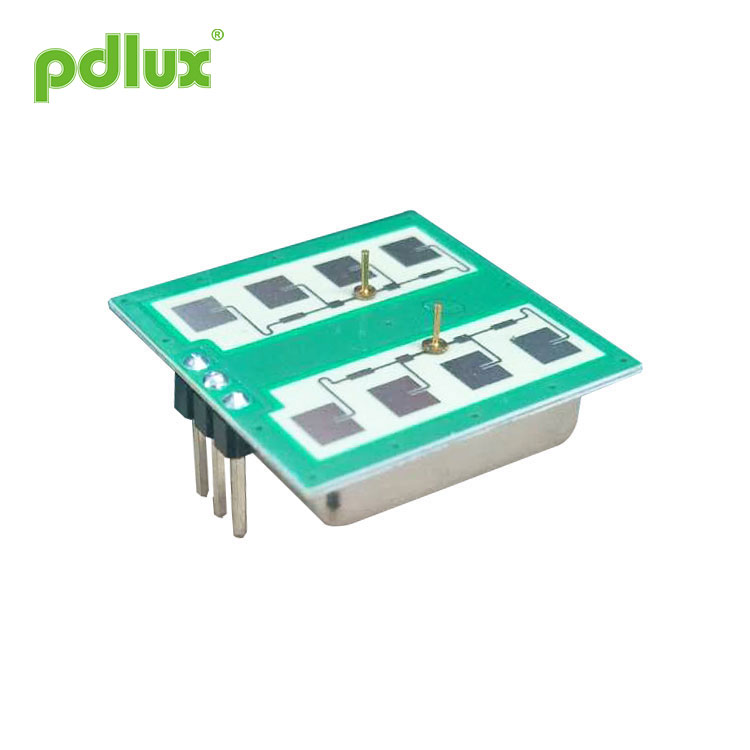

PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor adalah mod-transceiver K-Band Bi-Static Doppler. Ia adalah Resonator Oscillator (CRO) terbina dalam. Modul ini, V21 mengadopsi Antena Plane datar, sesuai untuk pemasangan di dinding. Ia dapat meningkatkan kemampuan penerimaan isyarat depannya dan mengurangkan kawasan buta sayapnya. Kinerjanya lebih baik daripada sensor di pasaran.
Model:PDLUX PD-V21
Hantar Pertanyaan
PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor
 |
Aplikasi Sensor Radar Gelombang Meter Militer 24.125GHz PDLUX PD-V21 HF Doppler Detector ◠Suis pintar ◠Suis yang digantung di dinding ◠Penceroboh mengesan PDLUX PD-V21 HF Doppler Detector Microwave Module 24.125GHz Millimeter Wave Radar Sensor adalah mod-transceiver K-Band Bi-Static Doppler. Ia adalah Resonator Oscillator (CRO) terbina dalam. Modul ini, V21 mengadopsi Antena Plane datar, sesuai untuk pemasangan di dinding. Ia dapat meningkatkan kemampuan penerimaan isyarat depannya dan mengurangkan kawasan buta sayapnya. Kinerjanya lebih baik daripada sensor di pasaran. Modul ini sangat sesuai untuk sensor penghunian pada suis lampu automatik. Ia juga boleh digunakan untuk pengesan penyusup pemasangan siling. Menurut arahan EN 300440-V2.1.1㠀 EN 62479：2010 MERAH - 2014/53 / EU Menurut FCC Bahagian 15.249 Menurut EN 62321, arahan ROHS - 2011/65 / EU Menurut arahan REACH - 1907/2006 / EC |
|
Parameter |
Catatan |
Min |
Jenis |
Maks |
Unit |
|
Voltan bekalan |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Penggunaan terkini |
Icc |
20 |
35 |
38 |
mA |
|
Mod operasi |
Dikuasakan oleh PWM, ia dapat mengawal arus kerja pada 3-15mA |
||||
|
Lebar nadi |
Tpulse |
10 |
μs |
||
|
Suhu Operasi |
Atas |
-30~+85+100（Maks.） |
℃ |
||
|
Suhu Penyimpanan |
Tstg |
-10 |
+60 |
℃ |
|
|
Masa yang stabil |
|
<5 |
μSec |
||
|
Penetapan Kekerapan |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kuasa Sinaran (EIRP) |
Merengus |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Kelembapan Suasana Penyimpanan |
45% ~ 65% |
RH |
|||
AMARAN: Julat pengesanan sebenarnya berkaitan dengan penguatan isyarat litar, susun atur keseluruhan PCBA dan ambang MCU.
Catatan1: Pelepasan terpancar dirancang untuk memenuhi peraturan FCC.
Catatan2: Kekuatan Isyarat yang Diterima (RSS) diukur pada jumlah kehilangan jalan 1 Cara 70dB.
Catatan3: Tegangan kebisingan diukur dari 10Hz hingga 100Hz di port Output, di dalam ruang Anechoic.
Catatan4: Operasi nadi
