PDLUX PD24-V1 24.125GHz Microwave Motion Sensor K-band Doppler Transceiver Module
Untuk mengelakkan kerosakan pada Modul Mikro Gelombang Doppler Transceiver PDLUX PD24-V1 24.125GHz, berhati-hati harus diambil. Langkah-langkah perlindungan ESD harus diambil pada semua tahap penyimpanan, pengendalian, pemasangan, dan pengujian. Jangan sentuh antena radar dan pin modul ini, dan jangan sentuh pin dengan multimeter untuk mengukur.
Model:PDLUX PD24-V1
Hantar Pertanyaan
PDLUX PD24-V1 24.125GHz Microwave Motion Sensor K-band Doppler Transceiver Module

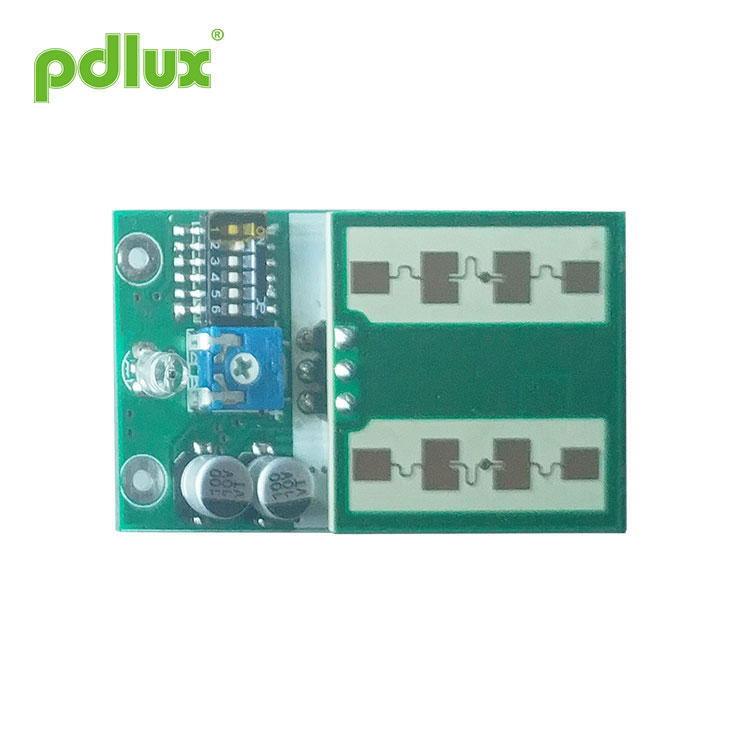

PD24-V1 adalah sensor gerakan gelombang mikro 24.125GHz adalah modul transceiver K-band Doppler. Ini adalah antena rata yang direka oleh kita sendiri, yang dapat mengembangkan susun atur dengan transmisi dan penerimaan yang sesuai. Frekuensi utama sensor lebih stabil. Ini adalah paten reka bentuk kami, sesuai untuk suhu persekitaran yang lebih luas. Dengan bunyi yang lebih rendah, resolusi yang lebih tinggi dan kepekaan yang lebih tinggi. Fungsi anti-statik terbina dalam. Pemprosesan penggunaan kuasa rendah dan MCU berketepatan tinggi diguna pakai secara dalaman. Berbanding dengan produk serupa tradisional, prestasinya lebih stabil dan boleh dipercayai. Rangkaian modul sensor ini sangat sesuai untuk pencahayaan automatik, keselamatan, pintu automatik, dan rumah pintar.
Syarikat ini juga dapat menyesuaikan alat pengesan bergerak berkelajuan tinggi untuk tujuan khas. Pengesan jarak radar. Pengesan kehadiran radar.
Gambaran Ciri PDLUX PD24-V1 24.125GHz Microwave Motion Sensor K-band Doppler Transceiver Module
det Pengesan gerakan 24GHz (jalur frekuensi standard ISM) berdasarkan prinsip kerja radar.
distance Jarak pengesanan maksimum boleh mencapai lebih dari 20 meter. (jarak pengesanan ketika bergerak ke depan ke sensor)
distance Jarak pengesanan boleh laras di bawah persekitaran bekalan kuasa gangguan rendah yang stabil.
consumption Penggunaan kuasa rendah: <2.5mA pada 3V, <3.5mA pada 5V.
size Saiz penampilan: 45.5mm (L) x 26mm (W) x 13.8mm (H).
Parameter teknikal
|
Parameter |
Catatan |
Min |
Jenis |
Maks |
Unit |
|
Voltan bekalan |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Penggunaan terkini |
Icc |
2.5 |
3.0 |
3.5 |
mA |
|
Pengeluaran semasa |
2.5 ~ 3.5mA（3 ~ 5V) |
||||
|
Suhu Operasi |
Atas |
-30 ~ + 85 |
℃ |
||
|
Suhu simpanan |
Tstg |
-10 |
+60 |
℃ |
|
|
Penetapan Kekerapan |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kuasa Sinaran (EIRP) |
Merengus |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Kelembapan persekitaran penyimpanan |
45% ~ 65% RH |
||||
|
Definisi antara muka Antara muka modul aplikasi adalah pin header dengan nada 2.54mm3pin |
 |
Pin Fungsi Penerangan PDLUX PD24-V1 24.125GHz Microwave Motion Sensor K-band Doppler Transceiver Module
|
Nombor |
Nama Pin |
Masukan / Keluaran |
Penjelasan |
|
1 |
Vcc |
Masukan |
Voltan kerja: DC3-5V (tiang positif bekalan kuasa gangguan rendah) |
|
2 |
Keluaran isyarat |
Pengeluaran |
Output tahap tinggi 500mS |
|
3 |
GND |
Masukan |
Sambungkan ke kuasa elektrik (bekalan kuasa negatif) |
Pemasangan Modul Sensor Gerakan Gelombang Mikro PDLUX PD24-V1 24.125GHz Modul Transceiver Doppler K-band
1. Untuk mengelakkan kerosakan pada peralatan, penjagaan harus diambil. Langkah-langkah perlindungan ESD harus diambil pada semua tahap penyimpanan, pengendalian, pemasangan, dan pengujian. Jangan sentuh antena radar dan pin modul ini, dan jangan sentuh pin dengan multimeter untuk mengukur.
2.Untuk PD24-V1 dipasang di luar rumah, pengesan dapat mengesan isyarat titisan hujan ketika hujan. Iaitu, pengesan radar yang dipasang di luar rumah pada hari hujan dapat mengesan hujan.
Kaedah Pemasangan Shell dan Pemilihan Bahan
Semasa pemasangan, cangkerang tidak boleh dibuat dari bahan logam atau lapisan logam; Bahan plastik atau busa bukan karbon boleh digunakan.
Kaedah yang betul:
1. Apabila cangkerang terbuat dari bahan plastik (ABS, PVC, dll.), Ketebalan dan ruang tempurung akan dianggarkan dengan betul, dan antena harus dibungkus dengan cara yang tidak bersentuhan langsung dengan struktur antena radar;
2. Apabila cangkerang terbuat dari bahan busa (seperti Stypopor atau bahan serupa), pemalar dielektrik relatif bahan harus dekat dengan 1.
Kaedah yang salah:
1. Balut antena dengan kerajang atau beberapa bahagian logam;
2. Semburkan struktur antena dengan apa-apa jenis cat atau varnis;
3. Balut antena dengan lembaran CFK (konduktif);
4. Bahan plastik bersentuhan langsung dengan struktur korodedantena (ia mempunyai kesan permitiviti yang tinggi pada frekuensi resonan patch);
5. Struktur yang tidak masuk akal akan menyebabkan sensor radar tidak normal, dan kesan pengesanannya akan menjadi lebih teruk.
Dimensi yang Dicadangkan Lingkup PDLUX PD24-V1 24.125GHz Sensor Gerakan Gelombang Mikro K-band Doppler Transceiver Module
Untuk radar 24GHz, menurut pengalaman, cangkangnya dapat dibuat dari bahan plastik dengan ketebalan sekitar 3mm, dan menjaga jarak sekitar 6mm dari permukaan antena radar. Sekiranya bahan plastik lebih tebal digunakan, peningkatan kehilangan sisipan mesti dipertimbangkan; pada masa yang sama, casing yang terlalu tebal boleh mempengaruhi corak antena.
