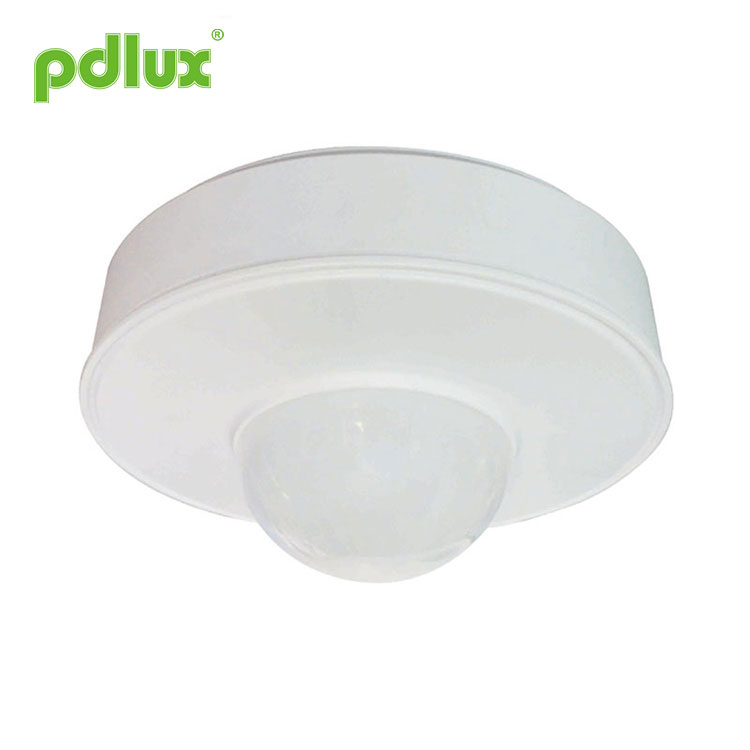

Sensor Inframerah Pengesanan 360 °

Sensor Inframerah 30N2

Saiz produk

Ringkasan

360 ° Detection Infrared Sensor adalah reka bentuk konsep yang sama sekali baru dengan bahagian kawalan outputnya yang sepenuhnya dipisahkan dari bahagian sensor. Bahagian bawah kotak boleh berwayar. Ia mengatasi masalah sambungan pendawaian tradisional. Komponen sensor dan komponen kawalan menggunakan teknologi penyambungan tanpa wayar. Bahagian sensor sepenuhnya terpisah dari bahagian kawalan output dan sangat mudahberoperasi dan senang dipasang. Produk yang diperbaiki hanya memerlukan dua skru menjadikan pemasangan sensor mudah. Sensor Inframerah 360 ° Pengesanan adalah reka bentuk yang sepenuhnya revolusioner. Ini adalah produk kami yang dipatenkan.

Sensor Inframerah 360 ° Pengesanan menggunakan sistem pemprosesan maklumat digital. Cara termudah untuk mempertimbangkan 30N2 pada permulaan reka bentuk adalah dengan melepaskan bingkai depan sensor dan memilih lokasi yang sesuai untuk setiap fungsi yang akan diganti.

Sensor Inframerah 360 ° Pengesanan dapat menahan voltan lebar 100V-277V dan boleh digunakan di mana-mana negara di dunia. Penggunaan kuasa siap sedia <0.5W, kuat, dengan output kawalan ganda, output kuasa tinggi dapat mengawal beban 2300W, dan output kedua dapat mengawal beban 1000W. Terdapat juga port kawalan kecerahan 0-10V untuk mengawal kecerahan cahaya peredupan. Anda boleh menetapkan peratusan kecerahan siap sedia. 30N2 Memandangkan keperluan pengguna yang berbeza, kami telah menyediakan ruang untuk pengembangan lebih lanjut. Pengguna dipersilakan untuk bertanya tentang keperluan anda. Kami sentiasa bersedia untuk menambahkan ciri yang anda perlukan.

Sila baca bahagian berikut dari manual ini dengan teliti untuk pemasangan dan operasi.

Spesifikasi Sensor Inframerah 360 ° Pengesanan

Voltan bekalan kuasa: 100-277V, 50 / 60Hz
Kawalan utama:
Kuasa: 2300W / 230V Max 3000W / 230V
Kawalan tambahan:
Kuasa: 1000W / 230V Max 1200W / 230V
Kawalan peredupan: 0-10V 50mA
Kelewatan: 10 saat-20 minit (boleh laras)
Jarak Pengesanan: 2-16m (radii.) / 22 ° C. (Boleh laras)
Masa siap sedia: mati / 10 minit / 20 minit / cahaya berterusan
Kecerahan siap sedia: 5%, 10%, 20%, 30%
Pencahayaan kawalan optik: <10LUX ~ 2000LUX (boleh laras)
Sudut pengesanan: 360 °
Ketinggian Pemasangan: 2.5m-4.5m
Suhu Operasi: -10 - + 40 ° C
Kelajuan pergerakan probe: 0.6-1.5m / s
Kelembapan relatif: <93% RH
Penggunaan kuasa statik: ＜0.5W

Penerangan Tetapan Ciri

1. Tombol pelarasan kepekaan:
Tombol pelarasan kepekaan bertanggungjawab untuk menguruskan kepekaan pengesanan sistem. Pengguna dapat memilih posisi tombol yang diperlukan untuk menyesuaikan diri dengan jarak pengesanan yang anda mahukan. Secara umum, kepekaan cukup untuk mengesan sensor dalam julat pengesanan, tidak terlalu tinggi, kerana terlalu tinggi rentan terhadap kesalahan operasi. Laraskan kepekaan dengan mengambil kira suhu persekitaran. Semakin tinggi suhu persekitaran, semakin rendah kepekaan pengesanan. Pengilang mengesyorkan agar suhu persekitaran 22 ° C hingga 24 ° C digunakan sebagai rujukan untuk memilih kedudukan kenop penyesuaian sensitiviti.

2. Tombol pelarasan kelewatan:
Tombol penyesuaian kelewatan bertanggungjawab untuk menguruskan masa beban setelah sensor mencetuskan kerja.
Tombol boleh diatur mengikut arah jam untuk waktu tunda 10 saat hingga 20 minit. Pengguna memilih kedudukan kenop yang sesuai mengikut keperluan.

3. kenop pelarasan LUX:
Tombol pengaturan LUX digunakan oleh sistem untuk mengesan pencahayaan ambien, dan itu adalah pemilihan keadaan sensor dalam keadaan di mana pengguna memilih kecerahan ambien yang harus dirasakan. Apabila tombol bergerak berlawanan arah jarum jam ke bawah, sensor hanya dapat memasuki induksi apabila kecerahan kedudukan yang dipasang lebih rendah dari 10LUX, iaitu, sensor hanya dapat berfungsi pada waktu gelap pada waktu malam. Semakin tinggi nilai LUX, semakin terang kecerahan persekitaran. Pengguna dapat menetapkan lokasi yang sesuai mengikut keperluan mereka sendiri.

4. Tombol pelarasan D-TIME:
Tombol D-TIME bertanggungjawab untuk mengatur penyesuaian kecerahan siaga sensor. Arah tombol mengikut arah jam dapat menetapkan masa 4 gear. Pengguna dapat menetapkan lokasi yang sesuai mengikut keperluan mereka sendiri.

5. kenop tetapan DIM:
Tombol DIM bertanggungjawab untuk menguruskan Tetapan kecerahan siap sedia. Arah tombol mengikut arah jam dapat menetapkan 4 tahap kecerahan. Pengguna dapat menetapkan lokasi yang sesuai mengikut keperluan mereka sendiri.

Maklumat aruhan

Ujian Produk

Anda boleh menyesuaikan latensi kerja, kepekaan, nilai kawalan cahaya, D-TIME dan DIM secara manual (untuk maklumat lebih lanjut: tetapan tombol); Ia sangat senang digunakan. Tinggi penyedut penyedut Ketinggian pemasangan atas 2.5 ~ 4.5 m (Maklumat pemasangan: Arahan pemasangan ), dan pendawaian mengikut gambarajah pendawaian. Beralih pada bekalan kuasa, kira-kira 1 minit selepas sensor menjadi keadaan kerja yang stabil. Di sini, laraskan masa kelewatan minimum dan atur nilai kawalan cahaya ke matahari untuk diuji. Sekiranya anda selesai semua ujian, anda boleh membuat penundaan waktu, tetapan nilai cahaya dan sensitiviti mengikut keperluan anda, dan pemasangan selesai.

Kaedah penyediaan parameter: potensiometer

Tetapan berikut mungkin memerlukan beberapa penyesuaian untuk memenuhi keperluan anda.

(1) Tetapan kawalan cahaya Nilai pencahayaan kerja boleh disesuaikan <10-2000LUX range. Nilai kawalan optik empat gred adalah: 1: <10LUX 2: <200LUX 3: <400LUX 4: Siang Nilai pencahayaan kerja adalah sekitar 10 LUX ketika putaran berlawanan arah jarum jam pada akhirnya, dan nilai pencahayaan kerja adalah kira-kira hari ketika putaran arah jam pada akhirnya.

(2) Tetapan kelewatan Masa kelewatan empat gear adalah: 1: 10s 2: 1min 3: 6min 4: 20min Putaran mengikut arah jam meningkat sementara putaran lawan jam menurun. Apabila disesuaikan dengan maksimum, masa kelewatan adalah 20 minit. Apabila diselaraskan ke minimum, masa kelewatan adalah 10 saat. Adalah dicadangkan bahawamasa terpendek harus dipilih semasa menyesuaikan jarak pengesanan atau ujian berjalan.

Catatan: Setelah lampu dimatikan, diperlukan hampir 4 saat untuk menyala kembali. Lampu hanya akan menyala apabila isyarat dikesan pada akhir waktu ini.

Penggunaan pelarasan kelewatan yang betul: Ia digunakan untuk menyesuaikan waktu tunda sensor untuk mengesan cahaya setelah badan bergerak dan menyala ke lampu pemadam automatik. Pengguna dapat menyesuaikan mengikut keperluan sebenar. Kerana produk induksi inframerah mempunyai penginderaan berterusan fungsi, ringkasnya, sensor pada waktu tunda sebelum akhir induksi, sistem akan diatur semula, selagi orang yang berada dalam jarak aktiviti pengesanan, lampu tidak akan padam. Oleh itu, disyorkan bahawa pengguna cuba menyesuaikan masa kelewatan untuk mencapai penjimatan tenaga.

(3) Pengaturan jarak pengesanan (kepekaan) Empat jarak pengesanan adalah: 1: 2m 2: 8m 3: 10m 4: 16m Semasa menyesuaikan tombol mengikut arah jam, jarak pengesanan meningkat dan jarak pengesanan menurun ketika kenop disesuaikan berlawanan arah jarum jam. Jarak pengesanan minimum (radius hampir 2 meter) ketika putaran berlawanan arah jarum jam pada akhirnya, dengan jarak pengesanan maksimum (radius hampir 16 meter).

Perhatian: semasa menggunakan produk, sila sesuaikan kepekaan produk ke posisi yang sesuai, jangan sesuaikan kepekaan produk ke tahap maksimum, untuk mengelakkan operasi yang tidak wajar disebabkan oleh tirai permulaan angin,
daun, haiwan kecil, grid kuasa dan peralatan elektrik, yang boleh menyebabkan produk tidak berfungsi dengan baik. Apabila didapati bahawa produk tersebut tidak berfungsi dengan baik, pengguna boleh berusaha menurunkan kepekaan dengan tepat sebelum menjalankan ujian. Sebelum atau semasa pemasangan produk, jika ujian fungsian dilakukan, personel mesti meninggalkan kawasan sensor produk dan tidak berjalan-jalan untuk mengelakkan kerja berterusan sensor disebabkan oleh pergerakan manusia.

(4) Pengaturan D-TIME Masa siap sedia dari empat gear adalah: 1: off 2: 10min 3: 20min 4. Automatik separa terang pada waktu malam Semasa menyesuaikan tombol mengikut arah jam, masa bersedia meningkat; Atur tombol ke arah lawan jam untuk mengurangkan masa tunggu.

Catatan: apabila nilai kawalan cahaya> 200LUX, produk akan keluar dari mod separa terang.

(5) Tetapan DIM Kecerahan gear siap sedia empat adalah: 1: 5% Kecerahan 2: 10% Kecerahan 3: 20% Kecerahan 4: 30% Kecerahan Apabila tombol diselaraskan mengikut arah jam, kecerahan siap sedia meningkat; apabila tombol diselaraskan mengikut arah jam, kecerahan siaga akan berkurang.

Semasa memilih alat kawalan jauh 15 kekuncipengawal, sila bacaarahan di bawah, anda akan menemui lebih banyakfungsi. Fungsi: Mod ON-ON, dalam mod ON, indikator LED di sensor akan berkedip sesaat, beban yang disambungkan akan terus berfungsi selama 6 jam dan kemudian secara automatik beralih ke mod AUTO.

Mod AUTO-auto-sensing: Apabila isyarat dikesan, penunjuk LED di sensor akan berkedip sekali.

UNLOCK - tekan UNLOCK dan mula menetapkan. Sekiranya anda tidak membuat pengaturan, sistem akan terkunci dalam 2 minit, iaitu anda tidak dibenarkan mengubah suai tetapan. Sekiranya anda membuat tetapan, sistem akan terkunci 5 saat setelah tetapan terakhir, iaitu anda tidak diizinkan mengubah pengaturan.

SENS - set kepekaan, MIN, 6m, 8m, MAX boleh dipilih.
MASA --- menetapkan kelewatan masa, 10â €, 2â €, 6â €, 20â € ™ boleh dipilih.
LUX ---- set lampu kerja, 10,50,150,2000（LUXï¼ ‰ dapat dipilih.

Setelah semua di atas dipilih, tekan OK atau HANTAR untuk memulakan tetapan dan sensor berfungsi sebagai tetapan pengawal.

CATATAN: pengawal berada di dalam dengan CMOS yang dapat menghafal semua tetapan yang berkesan!

Sambungan

Pemasangan dibuat berdasarkan gambarajah pendawaian yang disediakan.

Kawalan port R: Ia boleh menyentuh sebarang titik L / N sekali untuk menghidupkan relay kawalan utama dan menutupnya dalam masa kelewatan. Pemasangan (1) Bekalan elektrik harus terputus sebelum pemasangan; (2) Putar penutup atas berlawanan arah jarum jam dan lepaskan; (3) Pasang penutup bawah dan skru (seperti â ‘¢); (4) Sambungkan talian kuasa dan saluran beban ke terminal bekalan kuasa mengikut rajah pendawaian; (5) Sejajarkan penutup bawah, putar mengikut arah jam untuk mengetatkan penutup atas (seperti â £), dan pemasangan selesai.

Pemasangan Attention

Tanya juruelektrik atau orang yang mempunyai pengalaman yang relevan untuk memasangï¼ ›
Jangan gunakan objek yang mudah menguap sebagai pemasangan substratï¼ ›
Seharusnya tidak ada halangan, objek bergerak tanpa henti di depan tetingkap pengesanan yang mempengaruhi pengesanannya ›
Jangan pasang di kawasan di mana aliran udara telah berubah dengan ketara; Seperti: Penyaman udara, kipas pemanasanï¼ ›
Sekiranya sensor didapati rosak selepas pemasangan, Untuk keselamatan anda, jangan buka perumahan sensor tanpa kebenaran.

Ucapan：

Pasang probe ke kawasan yang sering dilalui orang semasa memasangã € ‚
Pindahkan probe ke arah sumber cahaya sekitar untuk tetapan pencahayaan yang lebih tepat €
Kesan isyarat sekali lagi dalam masa penundaan induksi, dan masa penangguhan akan terlalu tinggi ã

Tombol LUX yang dikawal cahaya: merujuk kepada pencahayaan persekitaran kerja; Apabila tombol mengikut arah jam hingga akhir, sepanjang hari dalam keadaan induktif; Apabila tombol berlawanan arah jarum jam hingga akhir, pencahayaan <10LUX untuk memasuki keadaan induktif.
Delay Time Knob: merujuk kepada lampu untuk menerima isyarat induktif selepas cahaya ke tidak ada isyarat aruhan seterusnya, lampu berfungsi tahap nilaiã € ‚

Beberapa masalah dan jalan penyelesaian

Beban tidak berfungsi：
a. Periksa bahawa bekalan kuasa, sambungan beban betul ï¼ ›
b. Beban tetap utuhï¼ ›
c. Pastikan pencahayaan kerja yang ditetapkan oleh sensor sesuai dengan pencahayaan persekitaran.

Sensitiviti rendah
a. Periksa sama ada terdapat halangan di hadapan tetingkap probe yang mempengaruhi isyarat penerimaan sensorï¼ ›
b. Periksa sama ada suhu persekitaran yang digunakan oleh sensor terlalu tinggi ï¼ ›
c. Periksa sama ada sumber isyarat induktif berada di kawasan pengesanan sensor.ï¼ ›
d. Periksa sama ada ketinggian pemasangan berada dalam had yang dinyatakan dalam manual ini.

Sensor tidak mematikan beban secara automatik：
a. Adakah terdapat isyarat penderiaan berterusan di kawasan pengesanan?
b. Sama ada menetapkan kelewatan kerja sensor ke Maxï¼ ›
c. Sama ada bekalan kuasa yang digunakan sesuai dengan keperluan dalam manual arahanï¼ ›
d. Sekiranya terdapat perubahan suhu yang ketara di dekat sensor, seperti penyaman udara, pemanas dan peralatan lain.
e. Sama ada arah pergerakan betul.

Manual ini untuk kandungan pengaturcaraan produk ini pada waktu, Kami tidak akan melihat jika ada kemas kini.
Kandungan manual arahan dilarang sama sekali untuk pembuatan semula dengan tujuan lain tanpa kebenaran syarikat.
