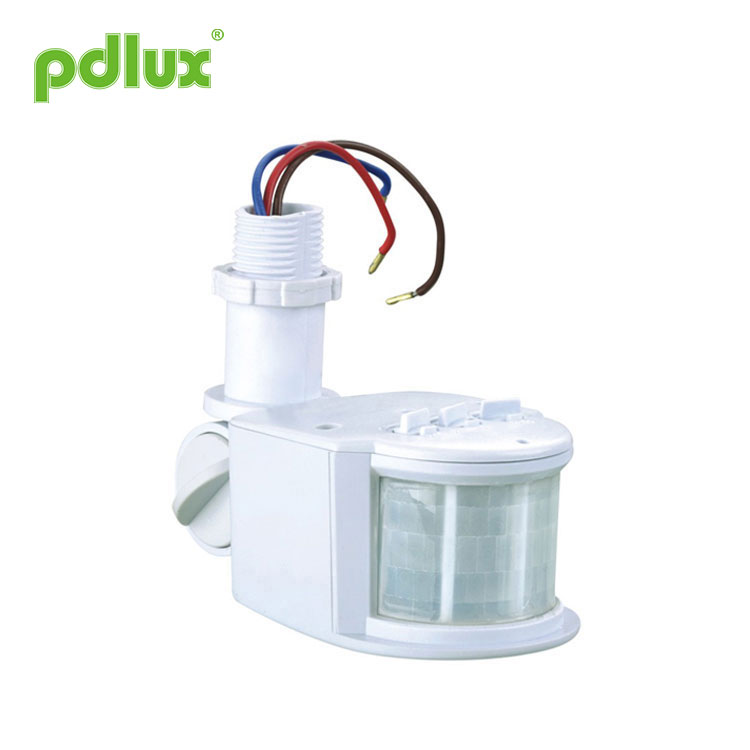

Dilengkapi dengan Sensor Inframerah Lampu Unjuran

Arahan Sensor Inframerah PD-PIR112-Z

Ringkasan

Dilengkapi Dengan Infrared Sensor Of Projection Lamp adalah produk sensor cerdas pyroelektrik inframerah yang dikawal secara digital. Ia menggunakan MCU untuk mengira maklumat suis dengan tepat, dan mengawal relay dengan tepat untuk dihidupkan pada titik sifar gelombang sinus, sehingga masing-masing beban dihidupkan. Pada titik sifar gelombang sinus,masalah arus masuk yang disebabkan oleh mod kawalan konvensional apabila voltan tinggi gelombang sinus dihidupkan dielakkan, terutamanya geganti kerosakan arus besar yang dihasilkan oleh kapasitor berkapasiti besar di bawah kesan voltan tinggi di bawah beban. Kerana kepelbagaian beban elektrik semasa, terutamanya lampu LED, lampu penjimatan tenaga, dan lampu pendarfluor semuanya mempunyai kapasitor dengan kapasiti berbeza. Ini adalah malapetaka untuk relay. Kadang kala lampu LED 50W dapat menghasilkan arus lonjakan 80 hingga 120A. Relay biasa 10A hanya dapat menahan arus masuk 3 kali ganda, dan kemungkinan geganti akan rosak dalam beberapa hari atau beberapa kali. Inilah sebabnya mengapa sensor konvensional di pasaran mempunyai jangka hayat yang pendek dan arus beban yang kecil.

Untuk mengatasi masalah ini, Dilengkapi Dengan Sensor Inframerah Lampu Proyeksi menggunakan pengiraan ketepatan digital canggih untuk menghidupkan beban ketika gelombang sinus pada potensi sifar, sehingga dapat menyelesaikan masalah arus lonjakan beban, sangat meningkatkan kapasitas beban dan memperpanjang perkhidmatan hayat produk. Kaedah kawalan terbaru teknologi sensor pengeluaran besar-besaran dapat mengawal beban dengan mudah. Ia adalah produk sederhana dan mewah. Walaupun kosnya meningkat berbanding dengan versi konvensional, kebolehpercayaan dan jangka hayat produk sangat meningkat. Produk ini sama dengan memilih ketenangan hati, dan memilih keselamatan.

Dilengkapi Dengan Infrared Sensor Of Projection Lamp mempunyai versi power supply yang beralih dan versi kapasitor step-down. Versi bekalan kuasa beralih mempunyai voltan kerja hingga 100V-277V dan penggunaan kuasa siap sedia <0.5W. Pada prinsipnya, versi kapasitif turun hanya boleh mempunyai voltan tunggal, dan penggunaan kuasa siap sedia> 0.7W. Anda harus mempertimbangkannya semasa memilih produk.

Spesifikasi

Fungsi

Pelarasan LUX:
LUX merujuk kepada pencahayaan persekitaran. Menyesuaikan tombol penyesuaian LUX membolehkan anda memilih pencahayaan mana yang anda inginkan untuk memasukkan sensor ke dalam aruhan. Pilih tabiat yang sesuai dengan anda. Sebilangan pilihan dalam penyelesaian 20LUX harus diterangkan. Ada yang memilih pencahayaan ambien 50LUX sebagai pencahayaan induktif, dan ada yang memilih pencahayaan induktif pada bila-bila masa, asalkan tombol pelarasan LUX disesuaikan maksimum.
Pelarasan masa:

Tombol penyesuaian masa digunakan untuk menyesuaikan waktu setelah sensor merasakan cahaya, dan pengguna dapat memilih waktu tunda setelah induksi.

Ciri

Dapat mengenal pasti siang dan malam secara automatik. Lampu ambien boleh disesuaikan. Oleh itu, ia akan berfungsi pada waktu malam dan berhenti pada waktu siang. Pengguna dapat menyesuaikannya dengan bebas.
Jangkauan pengesanan dapat disesuaikan mengikut tempat setempat.
Pengaturan masa dapat disesuaikan berbeza-beza ke tempatnya.
Waktu cahaya boleh ditambah secara automatik. Ketika manusia bergerak di medan pengesanan ketika lampu menyala, ia dapat menghitung waktu sekali lagi dan menunda waktu cahaya secara automatik setelah waktu cahaya mengesan isyarat setiap masa.
Pemasangan mempelbagaikan: kita dapat memuatkan sambungan - kotak garisan, sambungan-mulut, sambungan sambungan berputar 1/2 ".

Maklumat Senser

Pemasangan

L Brown N Biru Lï¼ ‡ Merah sambungkan L dan N dengan kuasa; sambungkan Lâ € dan N dengan beban.

Sambung

Pemasangan terperinci disahkan mengikut angka yang tepat.
â… .Detection Angle (pandangan atas) â… ¡. Kepekaan yang baik (anak panah adalah orientasi bergerak)
â… ¢ Kepekaan yang lemah â… £. Jarak dan Julat Pengesanan (pandangan sisi)

Operasi 1) Sensitiviti: putar kenop jam mengikut arah jam untuk menaikkan kepekaannya dan putar lawan arah jam untuk mengurangkan kepekaannya. 2) Putar tombol â € œ2â € mengikut arah jam untuk menaikkannya dan putar berlawanan arah jam untuk mengurangkannya. 3) Kawalan cahaya: putar kenop, produk ini boleh beroperasi dalam cahaya sekeliling yang berbeza. (Lihat gambar.)

PERHATIAN:

Semasa menggunakan produk ini, sila sesuaikan kepekaan ke posisi yang sesuai yang anda perlukan, jangan sesuaikan kepekaan dengan maksimum, untuk mengelakkan produk tidak berfungsi secara normal disebabkan oleh gerakan yang salah. Kerana kepekaan terlalu tinggi dengan mudah mengesan gerakan yang salah oleh daun & langsir yang bertiup angin, haiwan kecil, dan gerakan yang salah oleh gangguan grid kuasa & peralatan elektrik. Semua produk ini tidak berfungsi seperti biasa!
Apabila produk tidak berfungsi seperti biasa, cuba turunkan kepekaan dengan betul, dan kemudian uji.

Nota Dilengkapi Dengan Sensor Inframerah Lampu Unjuran

Elakkan memasangnya di mana terdapat cahaya matahari atau aliran udara dan suhu berubah dengan jelas.
Elakkan terkena peranti lensa dengan benda tajam atau bahan pencemar kasar.

Beberapa masalah dan jalan penyelesaian

Beban tidak berfungsi:
a: Periksa kuasa dan beban;
b: Sekiranya bebannya baik;
c: Sekiranya lampu penunjuk berwarna hijau;
d: Sila periksa sama ada lampu berfungsi sesuai dengan kawalan cahaya.

Kepekaannya lemah:
a: Sila periksa sama ada di hadapan tetingkap pengesanan terdapat kesan yang menghalang penerimaan isyarat;
b: Sila periksa suhu persekitaran;
c: Periksa sama ada sumber isyarat berada di medan pengesanan;
d: Sila periksa ketinggian pemasangan;
e: Sekiranya orientasi bergerak betul.

Sensor tidak dapat menutup beban secara automatik:
a: Sekiranya terdapat isyarat berterusan di medan pengesanan;
b: Sekiranya tetapan waktu ditetapkan paling lama;
c: Sekiranya daya sesuai dengan arahan;
d: Sekiranya suhu udara berubah di dekat sensor, contohnya keadaan udara atau pemanasan pusat dll

â— Sila sahkan dengan pemasangan terlebih dahulu.
â— Sila hentikan bekalan elektrik sebelum operasi pemasangan dan penyingkiran.
â— Pastikan anda telah mematikan kuasa untuk tujuan keselamatan.
â— Pengoperasian yang tidak betul menyebabkan kerugian, pengilang tidak bertanggungjawab.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, ada perubahan
dan pengubahsuaian kepada pengeluar tanpa notis!
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
