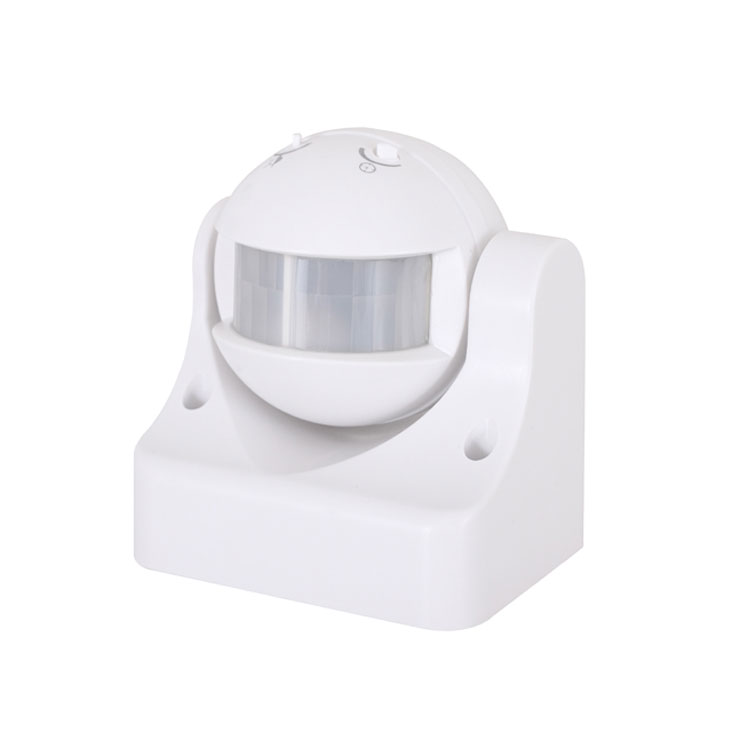

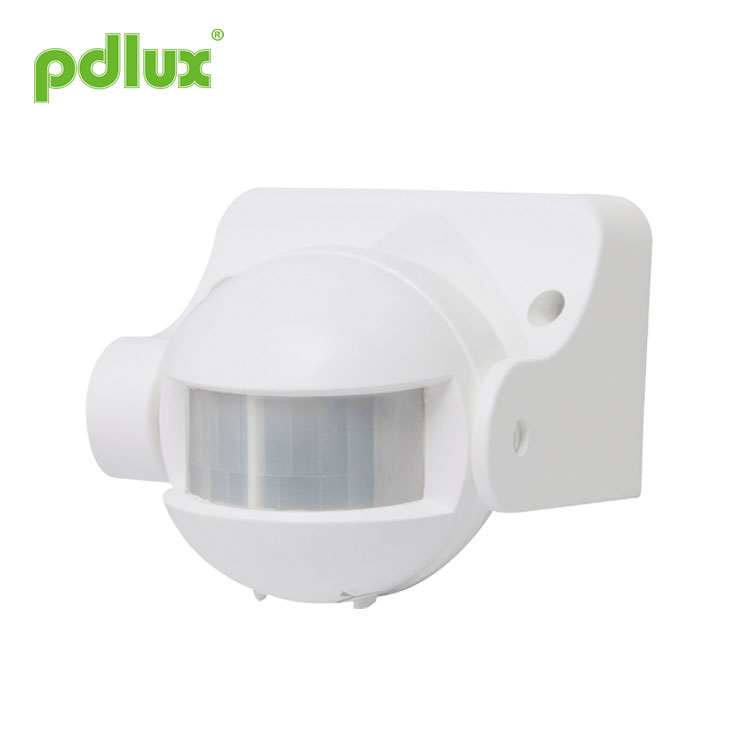

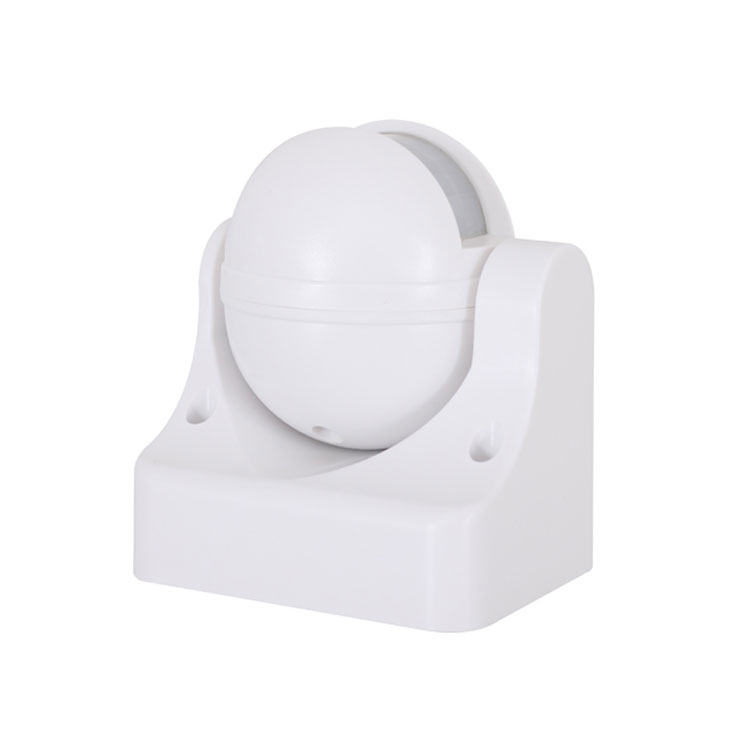

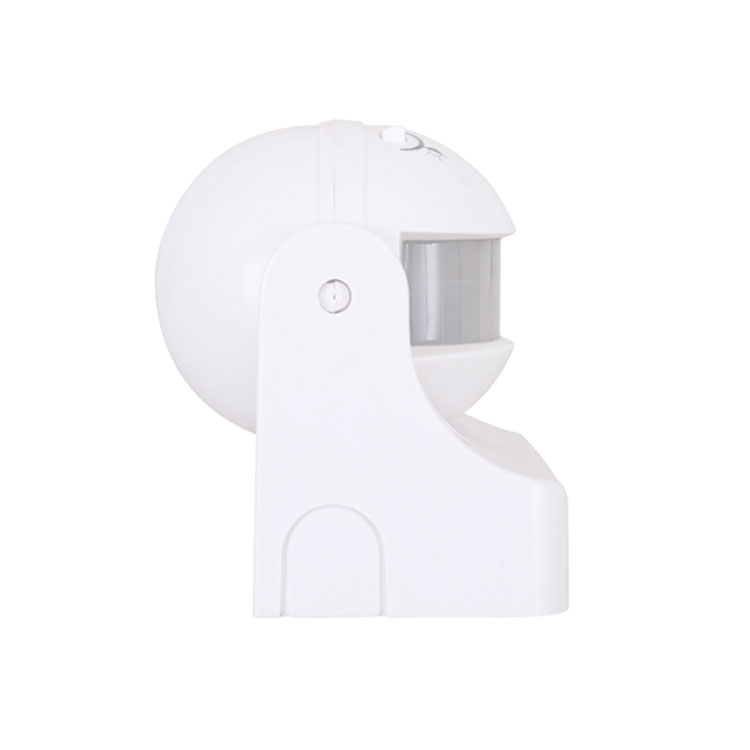

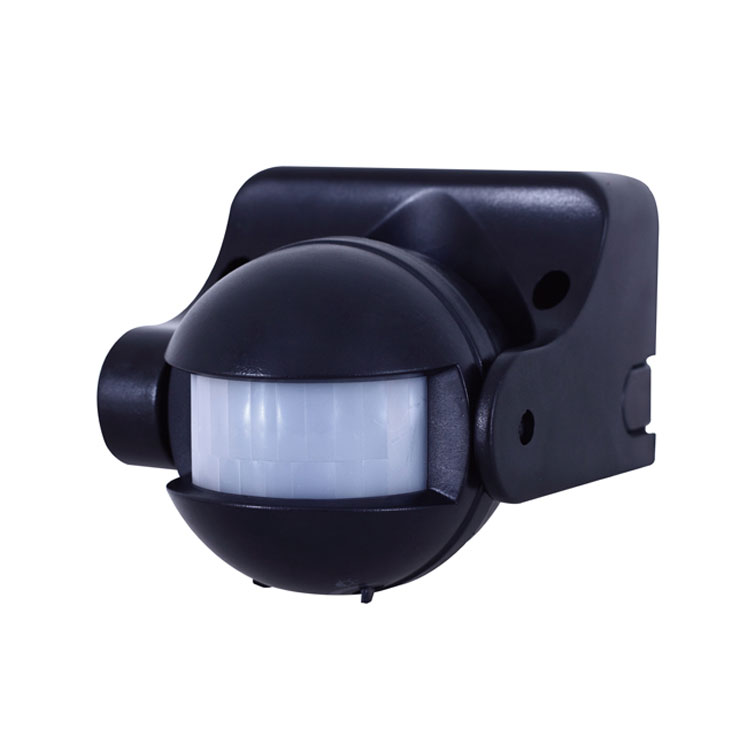

Sensor Inframerah Kalis Air IP44

Arahan Sensor Gerakan Inframerah PD-PIR109-Z

Ringkasan

IP44 Waterproof Infrared Sensor adalah produk sensor cerdas pyroelektrik inframerah terkawal digital maju. Ia menggunakan MCU untuk mengira maklumat suis secara tepat, dan mengawal relay dengan tepat untuk dihidupkan pada titik sifar gelombang sinus, sehingga setiap beban dihidupkan. Pada titik sifar gelombang sinus, masalah arus masuk yang disebabkan oleh mod kawalan konvensional apabila voltan tinggi gelombang sinus dihidupkan dapat dielakkan, terutamanya geganti kerosakan arus besar yang dihasilkan oleh kapasitor berkapasiti besar di bawah kesan tinggi voltan di bawah beban.

Kerana kepelbagaian beban elektrik semasa, terutama lampu LED, lampu penjimatan tenaga, dan lampu pendarfluor semuanya memiliki kapasitor dengan kapasitansi yang berbeza. Ini adalah malapetaka untuk relay. Kadang kala lampu LED 50W dapat menghasilkan arus lonjakan 80 hingga 120A. Relay biasa 10A hanya dapat menahan arus masuk 3 kali ganda, dan kemungkinan geganti akan rosak dalam beberapa hari atau beberapa kali. Inilah sebabnya mengapa sensor konvensional di pasaran mempunyai jangka hayat yang pendek dan arus beban yang kecil.

Untuk mengatasi masalah ini, Sensor Inframerah Kalis Air IP44 menggunakan pengiraan ketepatan digital yang canggih untuk menghidupkan beban apabila gelombang sinus pada potensi sifar, sehingga dapat menyelesaikan masalah arus lonjakan beban, sangat meningkatkan kapasiti beban dan memanjangkan hayat perkhidmatan produk Kaedah kawalan terbaru teknologi sensor pengeluaran besar-besaran dapat mengawal beban dengan mudah. Ia adalah produk sederhana dan mewah. Walaupun kosnya meningkat berbanding dengan versi konvensional, kebolehpercayaan dan jangka hayat produk sangat meningkat. Produk ini sama dengan memilih ketenangan jiwa, memilih ketenangan jiwa, dan memilih keselamatan.

Sensor Inframerah Kalis Air IP44 mempunyai versi bekalan kuasa pensuisan dan versi step-down kapasitor. Versi bekalan kuasa beralih mempunyai voltan kerja hingga 100V-277V dan penggunaan kuasa siap sedia <0.5W. Pada prinsipnya, versi kapasitif turun hanya boleh mempunyai voltan tunggal, dan penggunaan kuasa siap sedia> 0.7W. Anda harus mempertimbangkannya semasa memilih produk.

Spesifikasi

> Pelarasan LUX:
LUX merujuk kepada pencahayaan persekitaran. Menyesuaikan tombol penyesuaian LUX membolehkan anda memilih pencahayaan mana yang anda inginkan untuk memasukkan sensor ke dalam aruhan. Pilih tabiat yang sesuai dengan anda.
Sebilangan pilihan dalam penyelesaian 20LUX harus diterangkan. Ada yang memilih pencahayaan ambien 50LUX sebagai pencahayaan induktif, dan ada yang memilih pencahayaan induktif pada bila-bila masa, asalkan tombol pelarasan LUX disesuaikan maksimum.

> Pelarasan masa:
Tombol penyesuaian masa digunakan untuk menyesuaikan waktu setelah sensor merasakan cahaya, dan pengguna dapat memilih waktu tunda setelah induksi.

Maklumat penderia

Pemasangan dan langkah berjaga-jaga

Sensor Inframerah Kalis Air IP44 sangat senang dipasang, pilih kedudukan yang sesuai untuk pemasangan yang tepat, cuba jangan memasang sensor di tempat dengan gangguan persekitaran yang besar; contohnya, port penghawa dingin, port sumber haba dan lokasi lain. Kerana kedudukan ini cenderung menyebabkan pengertian sensor, setelah memilih kedudukan pemasangan dan menyambungkan kabel kuasa ke kabel beban dengan betul, daya dapat dihidupkan.

1. Pertama, sesuaikan MASA ke minimum, kemudian sesuaikan LUX ke maksimum (kedudukan kerja pada siang hari) dan uji induksi.

2. Sekiranya sensor telah diterangi semasa ujian, tidak ada orang di hadapan sensor. Ia mesti menunggu sehingga lampu dimatikan, dan ia akan dipicu oleh pergerakan tubuh manusia lagi setelah 3 saat. Sekiranya selalu ada seseorang yang menggerakkan lampu di tengah, lampu akan selalu menyala dan tidak dapat dimatikan.

3. Setelah ujian awal di atas adalah normal, anda boleh memilih nilai LUX dan masa kelewatan yang sesuai.

Gambarajah wayar sambungan

L Brown N Biru L 'Merah sambungkan L dan n dengan kuasa; sambungkan L 'dan n dengan beban.

1ã € Matikan kuasa;
2ã € Longgarkan skru pada penutup bawah, buka lubang pendawaian, hantarkan wayar kuasa dan muat melalui penutup bawah;
3ã Betulkan penutup bawah dengan skru yang melambung pada kedudukan yang dipilih;
4ã Sambungkan wayar kuasa dan beban ke lajur wayar sambungan mengikut rajah wayar sambungan;
5ã € Letakkan sensor di penutup bawah, putar skru dengan kuat kemudian letakkan elektrik dan uji.

Uji

> Putar kenop kawalan cahaya mengikut arah jam ke arah maksimum (SUN), putar tombol waktu berlawanan arah jam ke minimum;
> Hidupkan kuasa, dan penunjuk akan menyala selama 30 saat dan memasuki keadaan berfungsi;
> Apabila beban dipadamkan untuk pertama kalinya, masuk akal lagi setelah 5 saat, beban harus berfungsi dan lampu penunjuk berwarna merah. Beban harus berhenti berfungsi dalam masa 5 saat;
> Putar kenop LUX ke minimum lawan arah jam, jika anda mengujinya ketika kawalan cahaya lebih dari 10LUX, beban induksi tidak akan berfungsi setelah beban berhenti berfungsi; beban harus berfungsi jika anda menutup tetingkap pengesanan dengan objek legap (tuala dll), beban berhenti akan tetap berfungsi dalam 5sec tanpa keadaan isyarat induksi.

Catatan Sensor Inframerah Kalis Air IP44
> Perlu dipasang oleh juruelektrik atau orang yang berpengalaman;
> Elakkan memasangnya pada objek gelisah;
> Tidak boleh ada halangan dan benda bergerak di depan tingkap pengesanan untuk mempengaruhi pengesanan;
> Elakkan memasangnya berhampiran zon perubahan suhu udara seperti keadaan udara, pemanasan pusat, dan lain-lain;
> Mengingat keselamatan anda, jangan buka penutup apabila anda menemui halangan selepas pemasangan;
> Sekiranya terdapat perbezaan antara arahan dan fungsi yang dimiliki produk, sila beri keutamaan kepada produk dan maaf untuk tidak memberitahu anda tambahan.

Beberapa masalah dan jalan penyelesaian
1ã € Beban tidak berfungsi:
a: Sila periksa sama ada pendawaian sambungan kuasa dan beban betul;
b: Sila periksa sama ada muatannya baik;
c: Periksa sama ada set lampu berfungsi sesuai dengan kawalan cahaya.

2ã Sensitiviti lemah:
a: Sila periksa sama ada terdapat penghalang di hadapan tetingkap pengesanan untuk menerima isyarat;
b: Sila periksa sama ada suhu persekitaran terlalu tinggi;
c: Sila periksa sama ada sumber isyarat induksi berada di medan pengesanan;
d: Sila periksa sama ada ketinggian pemasangan sesuai dengan ketinggian yang ditunjukkan dalam arahan;
e: Sila periksa sama ada orientasi bergerak betul.

3ã € Sensor tidak dapat mematikan beban secara automatik:
a: Sila periksa sama ada terdapat isyarat berterusan dalam bidang pengesanan;
b: Periksa sama ada tetapan waktu paling lama;
c: Periksa sama ada daya sesuai dengan arahan;
d: Sila periksa sama ada suhu di dekat sensor berubah dengan jelas, seperti keadaan udara atau pemanasan pusat, dll.



â € ¢ Sila sahkan dengan pemasangan terlebih dahulu.
â € ¢ Hentikan bekalan elektrik sebelum operasi pemasangan dan penyingkiran.
â € ¢ Pastikan bahawa anda telah mematikan kuasa untuk tujuan keselamatan.
â € ¢ Pengoperasian yang tidak betul menyebabkan kerugian, pengeluar tidak bertanggungjawab.

Kami komited untuk mempromosikan kualiti dan kebolehpercayaan produk, namun, semua komponen elektronik mempunyai kebarangkalian tertentu untuk menjadi tidak efektif, yang akan menyebabkan beberapa masalah. Semasa merancang, kami telah memperhatikan reka bentuk yang berlebihan dan mengadopsi kuota keselamatan untuk mengelakkan masalah.
Manual ini adalah untuk pengaturcaraan kandungan semasa produk ini, ada perubahan dan pengubahsuaian pada pengeluar tanpa pemberitahuan!
Arahan ini, tanpa kebenaran kami, tidak boleh disalin untuk tujuan lain.
